尺寸：80*30*12mm  四角做了圆角 手感更好

材料：

水银开关  买最小那个3mm

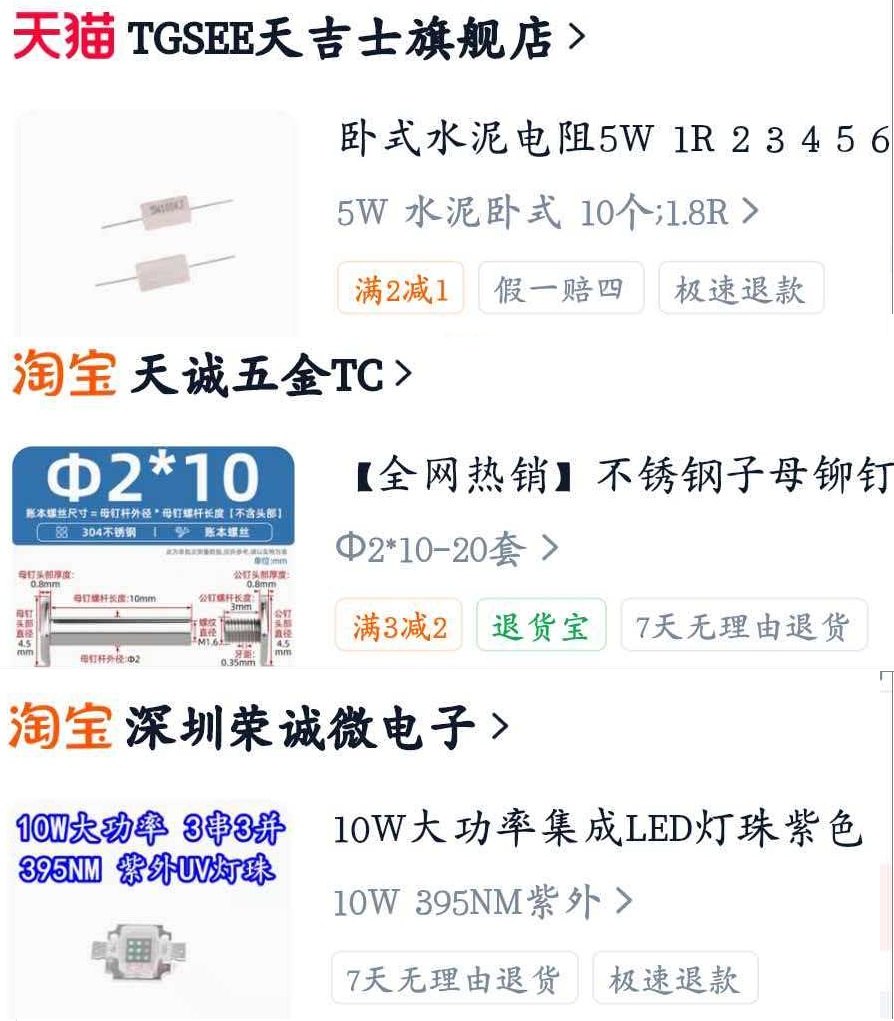

304不锈钢子母对锁螺丝   2*9  （2*10会出现拧紧也是松的，把螺丝帽槽里涂点UV胶垫高点）

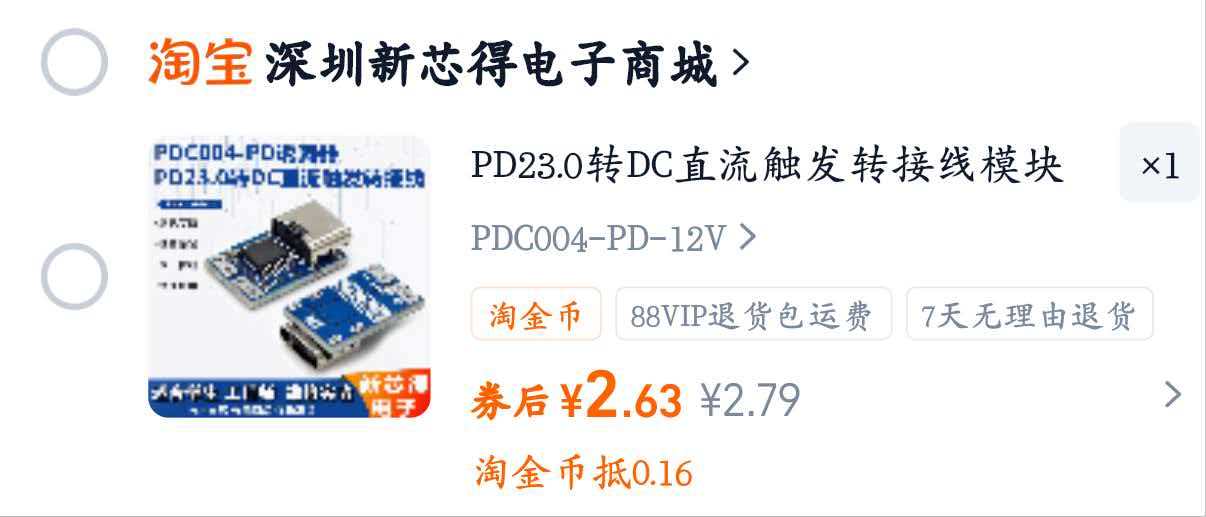

PD诱骗模块12V

10W395NM大功率集成LED灯珠 价格5.5   （也可选同款外观的10W365灯珠 价格25一颗）

1.8R 5W水泥电阻

导热固化胶

先把灯脚焊接好导线后，背面涂导热硅脂或导热硅胶，贴上去后用704硅胶或者导热固化胶打一圈固定。

PD诱骗模块背面注意做好绝缘 为防止松动 也可以用导热垫或者导热胶把诱骗模块涂一下。

没有设计外面开关 使外观更好看吧

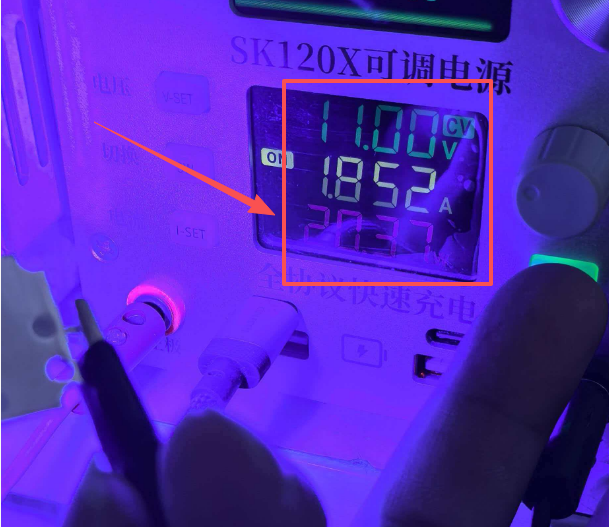

这个灯珠建议电压为不超过11V，所以加了个水泥电阻1.8R的 降压1.62V到10.38V，电阻发热1.46W温度很低

直接12V供电发热太大 容易烧坏灯珠

如有更好的建议 欢迎来讨论

----------------------------------------------------------------------------------------------

2026.04.02更新

样板收到后发现不好安装，诱骗模块商家乱标尺寸，导致诱骗模块需要打磨才能安装

UV灯位置加大 水泥电阻位置加大  增加水泥电阻接线空间，诱骗模块空间直接做了最长尺寸，底部中间设计了个M2.5凹槽（M2不让） 用来抵住固定诱骗模块，这样长短不一也能安装

水泥电阻上下旁边新增空间  可用于安装水银开关，一般使用的时候都是灯光朝下，频繁使用的时候 可以翻转关灯（可装可不装 根据自己需求）

使用的时候发现不同的充电器诱骗出来的电压不一样，低电压的时候基本没有发热，可长时间照明，诱骗出12V的时候最亮，使用一分钟就很烫了 但是固化不到10秒就OK了，散热很快 放置一会儿就凉了

2026.05.06更新

优化灯珠 上盖板 位置尺寸更好安装

---------------------------------------------------------------------------------------------------------------------

灯珠的正负极不要剪完，三个脚是并联的 剪掉哪个那一排的灯就不亮了，踩了坑了 又重新焊接回去了

如有更好的建议 欢迎来讨论

---------------------------------------------------------------------------------------------------------------------
