PCB维修夹具旋转底座
买了个几块钱的PCB夹具，不带旋转，用起来不太方便，改造下旋转平台更加方便灵活
夹具CNC
PCB夹具直线轴承垫
旋转转盘
  • 图纸编号:
    XM003096
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    Logan洛根
  • 发布时间:
    2026-03-24 15:31
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    30次
0
侵权投诉 免责声明
简介
买了个几块钱的PCB夹具，不带旋转，用起来不太方便，改造下旋转平台更加方便灵活
应用场景
线路板维修焊接等
项目描述

买了个几块钱的PCB夹具，不带旋转，用起来不太方便，改造下旋转平台更加方便灵活

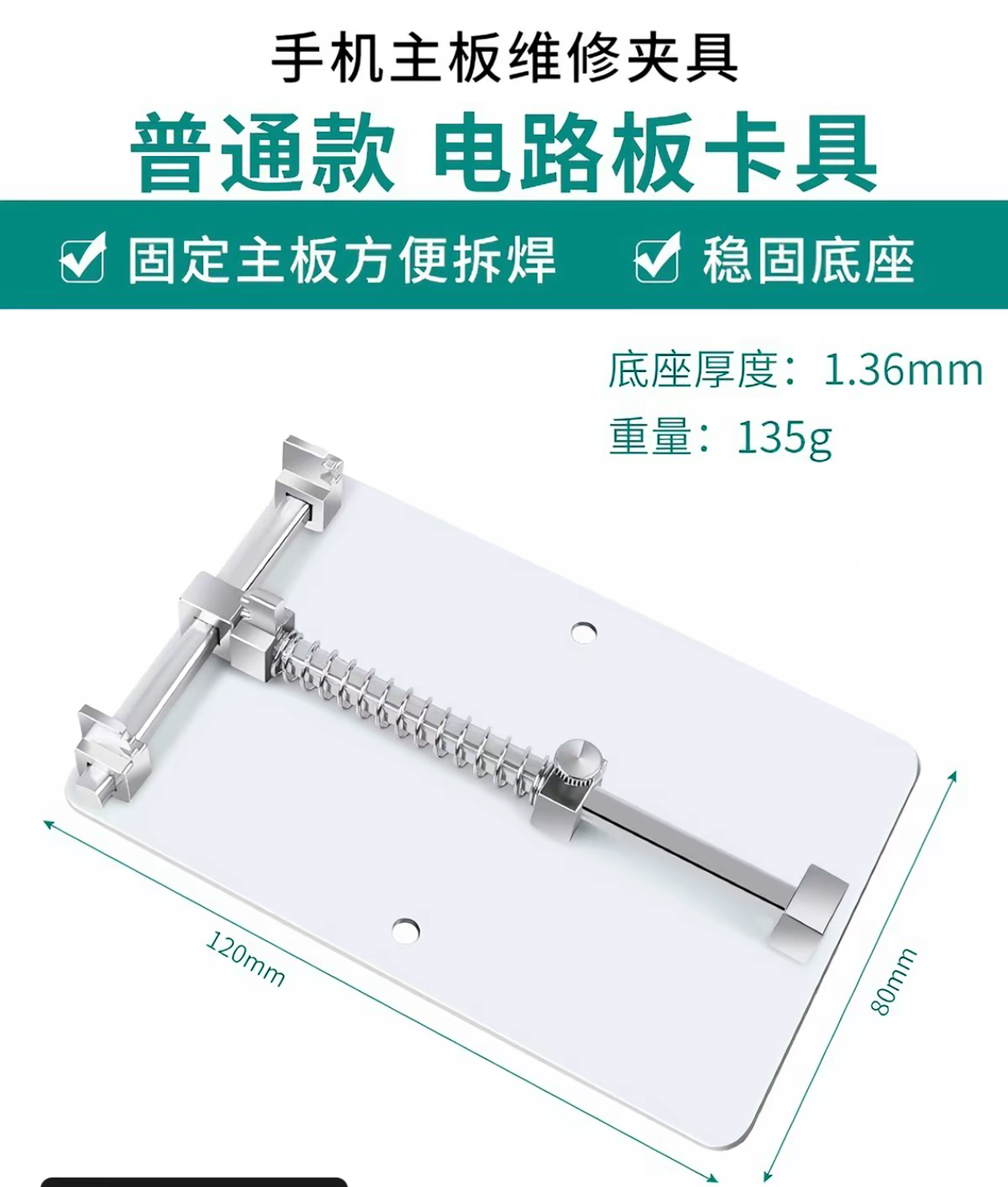

下图为pcb夹具图片配合这个旋转平台使用，一共有两块一块圆的底座安装轴承，另一块安装在夹具底板上，用两颗M3X4的螺丝固定，平台固定螺丝开孔2.8用螺丝用力拧进去即可，还有固定轴承可能有点松可以用点点胶带或者螺丝胶加固。

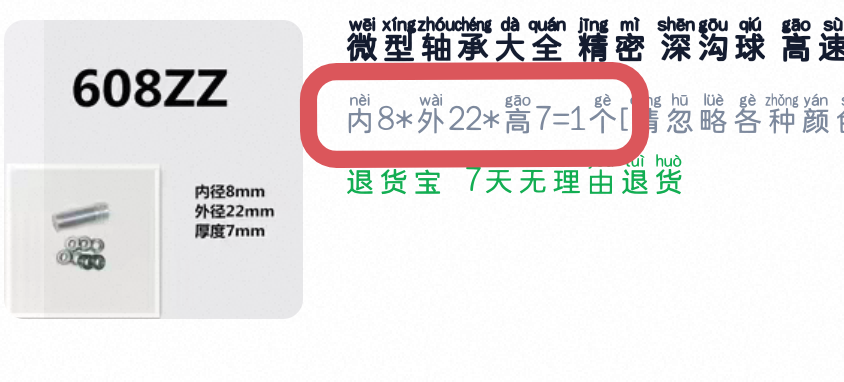

下图为pcb夹具和轴承尺寸，

87246484584776171528724648466696962048
