PCB台夹
应用场景
电路板夹台
项目描述

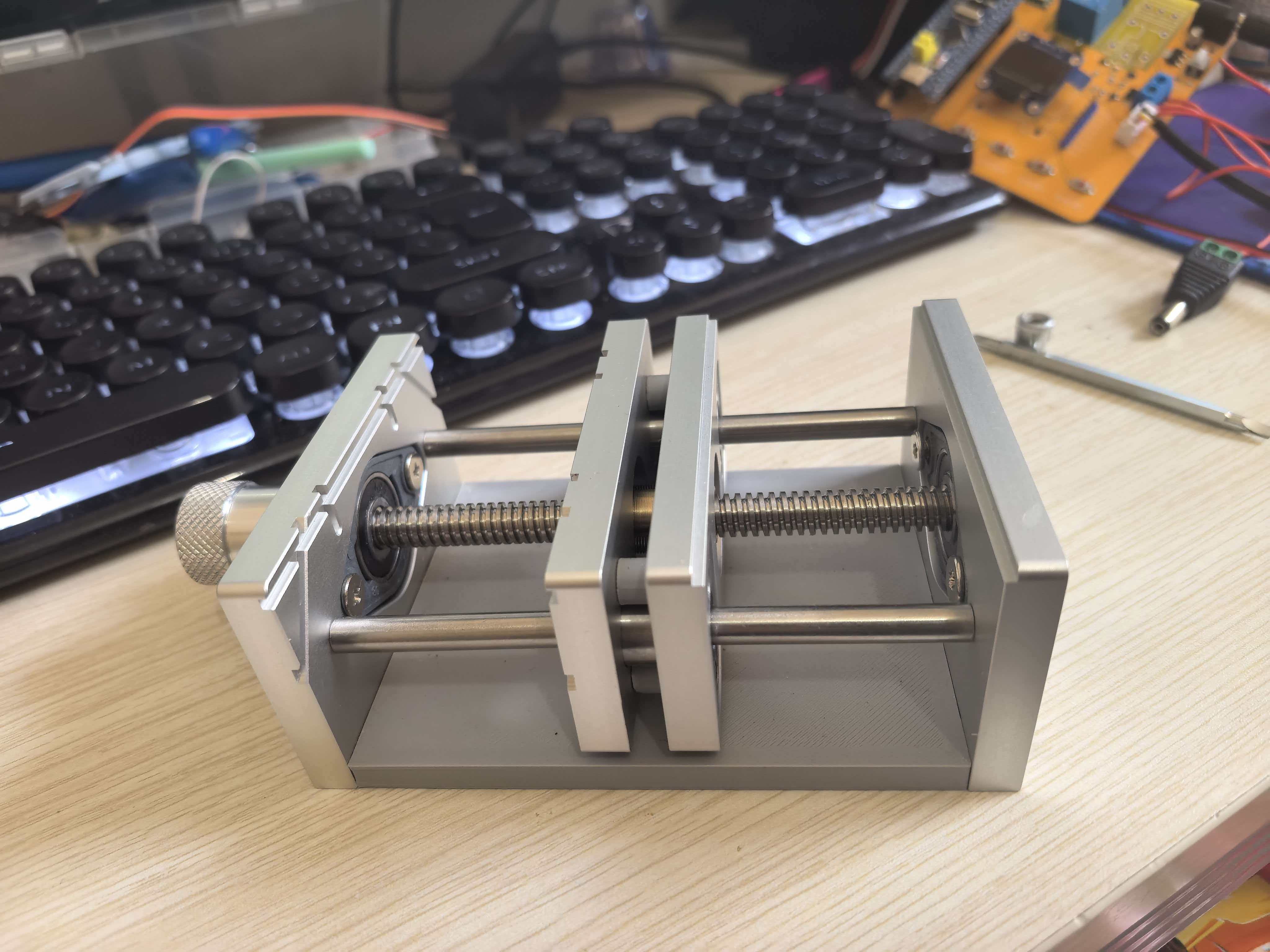

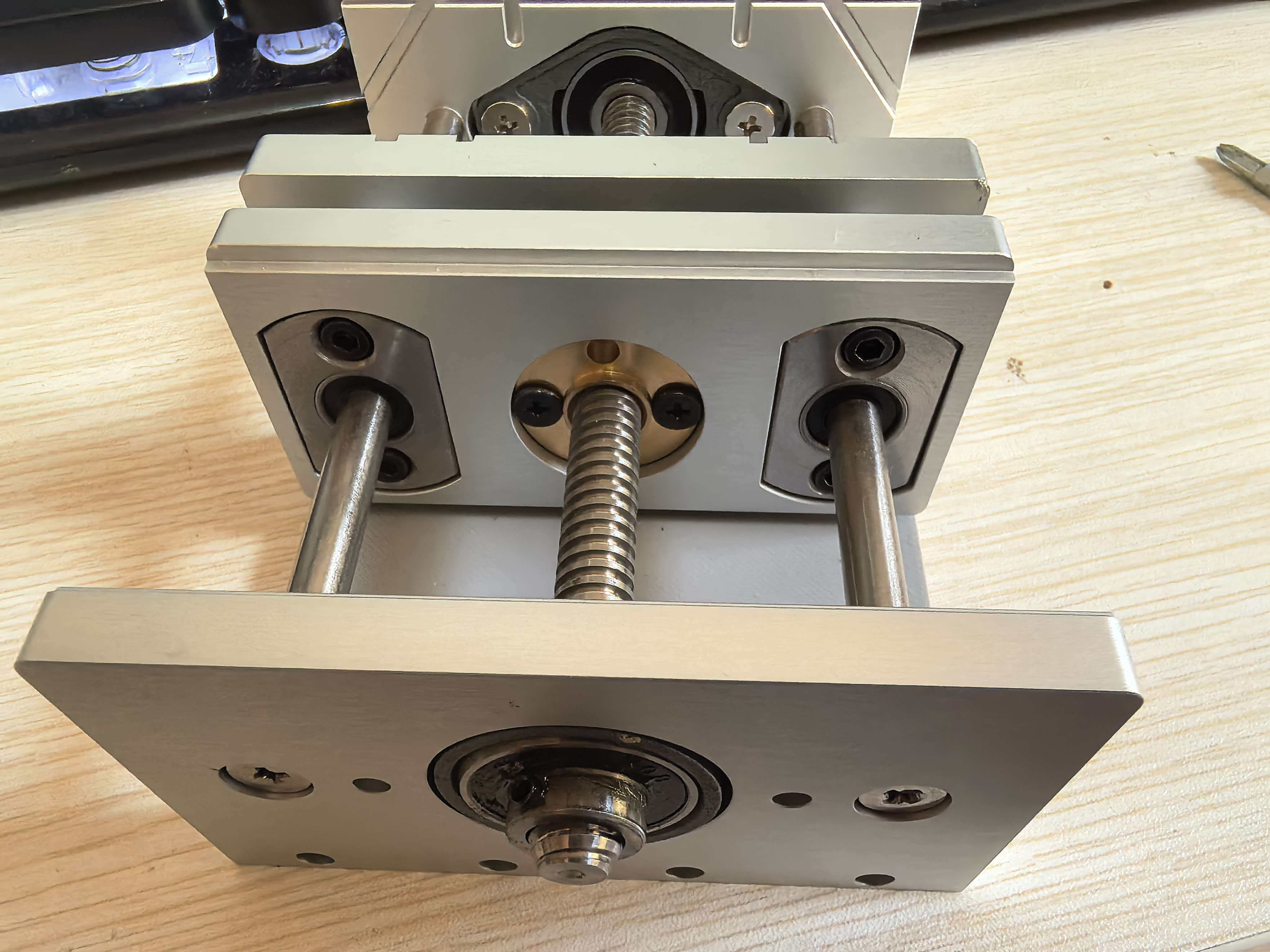

- pcb电路夹台尺寸100*8，可全部在立创cnc下单 滚花手柄看个人喜好可装两个，我觉得装一个刚刚好，装两有点多余了。
- 需要的配件
- T8丝杆长150MM
- 6MM-100MM 光轴 数量:两根
- 平头螺丝M4* (长12至18)规格任选 数量:四颗
- 平头螺丝M4*6 数量:四颗
- 平头螺丝M3* (长16至18）规格任选 数量:六颗
- 平头螺丝M2*5 数量:八颗
- M2*3*3.2 注塑铜螺母 数量:八颗
更换底板可做成360独旋转,需要带的磁铁M8*2
评论（40）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(40)
654321uI703N
2026-04-13 12:04:35 来自湖北
UP主看来是 钓鱼 爱好者。看来 可以加好友 有机会一起，，搞。。。哈哈，平时也喜欢 DIY，，，，共同的朋友，，
109876kK672Q
2026-04-11 14:50:31 来自江苏
滚花齿轮清单里也没写啊，视频里的M4螺母也没写，那些孔要加螺纹孔也没说
万峰湖矶钓
作者
2026-04-12 12:45:00 来自未知
你不适合玩DIY
654321iO300i
2026-04-08 11:53:36 来自吉林
平头螺丝M4* (长12至18)规格任选 数量:四颗（固定光轴） 平头螺丝M4*6 数量:四颗（固定菱形轴承） 平头螺丝M3* (长4至8）规格任选 数量:六颗（4颗固定LMH6UU轴承、2颗固定T8线材螺母） 平头螺丝M2*5 数量:十颗 （侧板与底板连接用8颗） M2*3*3.2 注塑铜螺母 数量:十颗（底板用8颗） 如果上面安装螺丝位置没有错的话，目前存在两处问题： 1、M3的螺丝一个也按不上，中板前固定6UU轴承加个螺母，长度又不够，是哪里出了问题？能否详细说明一下。 2、M2螺丝和螺母多出两个是按哪里的？
万峰湖矶钓
作者
2026-04-08 14:19:43 来自未知
M2螺丝和注塑螺母各8颗，M3螺丝长16至18，更新过图纸忘记把螺丝规格更新了。
万峰湖矶钓
作者
2026-04-08 14:22:24 来自未知
可以把中间两块贴合起来，螺丝长度就够了
987654jJ833P
2026-03-24 22:50:19 来自未知
有物品清单吗，丝杆多长
654321iO300i
2026-03-24 11:00:51 来自吉林
还差个侧板后，斜槽角度49.64度，和中板斜槽53.06度对不上！请楼主修改一下侧板后斜槽角度为53.06度
万峰湖矶钓
作者
2026-03-24 12:09:46 来自未知
已经更新了，图纸还在审核中。
876543yY707F
2026-03-29 23:23:28 来自浙江
@万峰湖矶钓图纸更新通过了吗老大。
万峰湖矶钓
作者
2026-04-02 18:06:27 来自未知
@876543yY707F更新了
