阻尼焊锡丝架
基于熊猫模型改的阻尼焊锡丝架，欢迎大家折腾
焊锡丝架
  • 图纸编号:
    XM002460
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    抖音ID自玩瞎捣鼓
  • 发布时间:
    2026-03-02 14:52
  • 开源协议:
    CC CC0协议
  • 下单次数:
    720次
0
侵权投诉 免责声明
简介
基于熊猫模型改的阻尼焊锡丝架，欢迎大家折腾
应用场景
避免焊锡丝一拉出来很多，不好回卷
项目描述

基于平台  熊猫模型  改的阻尼款焊锡丝支架

1.需要的材料不多   10MM光柱一端M5螺纹最短100mm的  估计回来需要切点

2.    5mm钕磁铁16个   2mm厚

3.4个10*15*4薄壁轴承

4.内径10*外径12*厚1mm的垫片若干，可以根据垫片厚度调节阻尼感

4.组装需要M4*14的螺丝和配套螺母

5.阻尼圈上的4个孔未备用孔，针对不同内径的锡丝卷，有卡不紧的可以用3*5的自攻螺丝拧到焊锡丝卷上

6.钕磁铁卡不紧的话需要用胶水粘

7.感谢熊猫模型的开源

  2026/04/06修改

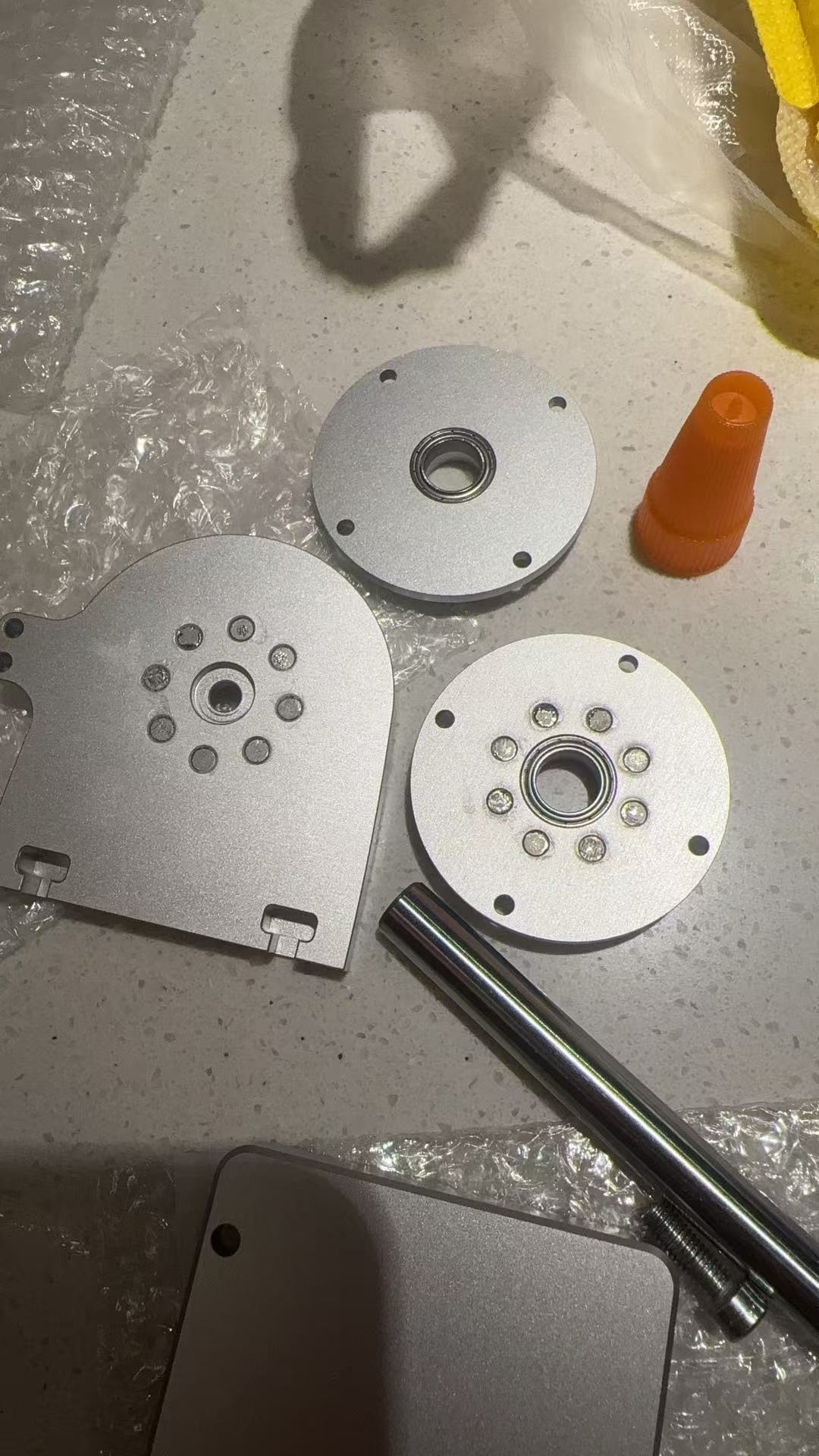

8720983731648118784


最后感谢嘉立创

评论（41）
评论区
全部评论 (41)
432109hN724p
2026-05-13 10:25:53 来自广东
磁铁的安装方式相吸还是相互排斥？
抖音ID自玩瞎捣鼓
作者
2026-05-16 18:40:41 来自未知
相吸好一些
987654wE622Z
2026-04-25 17:16:05 来自未知
我只能说一坨又贵又不好用组装又麻烦
抖音ID自玩瞎捣鼓
作者
2026-04-27 12:34:09 来自未知
人才往往思想和别人就不一样，高手
987654wE622Z
2026-04-25 17:04:05 来自江西
已组装完成整体来说锡丝拉断了也转不动，我不推荐复刻这个，去b站随便找个复刻也好啊，这个思路很好但是使用效果偏差
抖音ID自玩瞎捣鼓
作者
2026-04-27 12:45:27 来自河南
支架和阻尼圈之间要垫一个内径10*外径12*厚1的垫片啊，不垫垫片吸到一块你咋拉的动？我晕，你真人才，高手
987654wE622Z
2026-04-08 20:33:48 来自未知
博主可以出一个视频教程吗新手文件看的有点懵呀，应该下单哪几个？
抖音ID自玩瞎捣鼓
作者
2026-04-10 19:03:55 来自未知
那不是有3D图吗，一个底板一个立板，两个阻尼圈，一个固定板 底板和立板有78MM的那是500G锡丝用的，阻尼圈有免费的和特价的，固定板通用
987654wE622Z
2026-04-11 09:14:20 来自未知
@抖音ID自玩瞎捣鼓好的，谢谢 没用过刚看到爆炸图
987654wE622Z
2026-04-11 09:45:23 来自未知
@987654wE622Z博主，内螺纹圆柱销淘宝拼多多上搜索外径如果是10的话那螺纹就是m6，螺纹M6可以用吗
987654wE622Z
2026-04-11 10:16:30 来自未知
@987654wE622Z网上我并没有找到外径10螺纹m5的光轴，确定是这个型号吗
123456zY268H
2026-04-19 14:54:28 来自广东
@987654wE622Z有的，pdd看看
543210fF345E
2026-04-02 21:00:22 来自辽宁
锡丝阻尼圈两个 现在的20MM 建议改成12毫米 就可以套轴承了
抖音ID自玩瞎捣鼓
作者
2026-04-03 18:59:52 来自河南
想法很美好，现实很骨感，不可行，光轴都10mm了，挖空11mm剩1mm薄壁，系统不允许
543210fF345E
2026-04-03 20:55:37 来自辽宁
@抖音ID自玩瞎捣鼓
543210fF345E
2026-04-04 09:19:55 来自辽宁
@543210fF345E锡丝阻尼圈两个 现在不到20MM 19.5毫米 您看能否改成21毫米 市面的大部分焊锡丝内径都是21毫米
543210fF345E
2026-04-04 09:21:34 来自辽宁
我做回来的锡丝阻尼圈 磁铁 一个是4MM 一个是5MM的
321098mM270n
2026-04-04 13:07:15 来自天津
@抖音ID自玩瞎捣鼓高度能改到8mm以下吗，现在10mm没法免费打样
抖音ID自玩瞎捣鼓
作者
2026-04-06 20:04:53 来自河南
@543210fF345E不是一次性打的吧 后面改了
抖音ID自玩瞎捣鼓
作者
2026-04-06 20:06:26 来自河南
@321098mM270n8 MM 以下一边一个轴承，需要可以上传
抖音ID自玩瞎捣鼓
作者
2026-04-06 20:44:52 来自河南
@543210fF345E已改
