默语智家-PCB焊接夹具-直线轴承版V3
PCB焊接夹具-直线轴承版V3
PCB焊接夹具
图纸编号:
XM002273
分类:
CNC图纸
发布人:
发布时间:
2026-02-07 17:46
开源协议:
CC BY-SA协议下单次数:
925次
免费/特价打样
3
64
分享
侵权投诉
免责声明
评论（9）
简介
PCB焊接夹具-直线轴承版V3
应用场景
PCB焊接、维修
项目描述

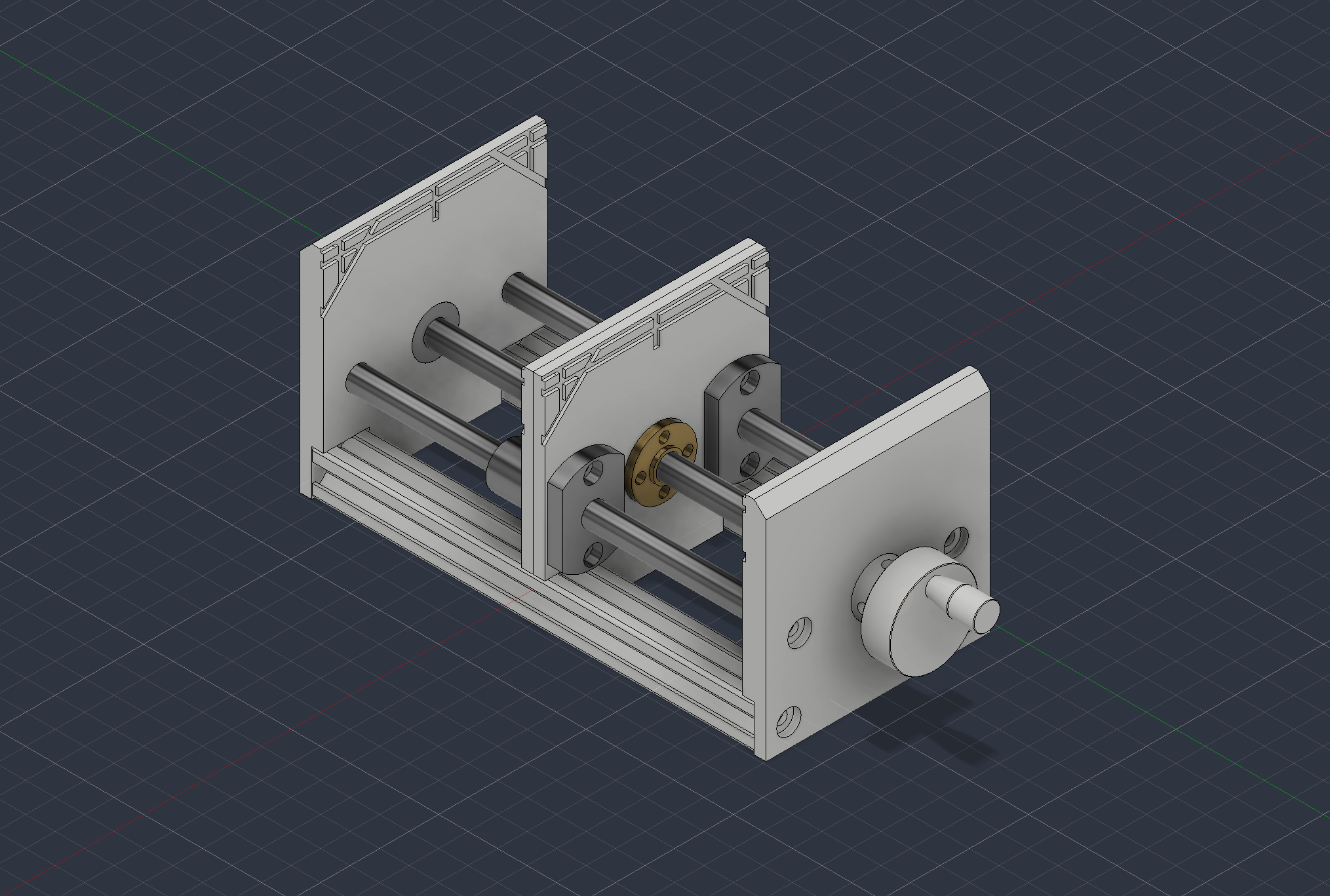

默语智家-PCB焊接夹具-直线轴承版V3
夹板尺寸为：76*75*8mm
零件：T8丝杆
规格：190MM配螺母
零件：双切边法兰型直线轴承
规格：2孔LMH8UU尺寸8*15*24 2只
零件：铝合金滚花手轮
规格：外径20孔径8mm手轮
零件：带摇柄滚花手轮
规格：8.1*D30（1只）带摇柄B10*10 直纹 铝本色
零件：M8光轴
规格：硬轴Φ8*150mm（2支)两端M4内螺纹
零件：1515铝型材
规格：150mm
零件：688小轴承 2只
规格：688-内径8外径16厚5mm
螺丝：M3.5、M4
