烙铁架多合一
三片都可以打样 多功能存放
另外需要的材料
两根5*50*M3的支撑柱（两头带孔）
铜套28*32*50（外径32，高50）
烙铁架
锡丝架
电烙铁
- 图纸编号:XM001912
- 分类:CNC图纸
- 文件格式:stp
- 发布人:
老子也要变可爱 - 发布时间:2026-01-24 14:26
- 开源协议:CC CC0协议
- 下单次数:262次
侵权投诉
免责声明
简介
三片都可以打样 多功能存放
另外需要的材料
两根5*50*M3的支撑柱（两头带孔）
铜套28*32*50（外径32，高50）
应用场景
焊锡焊接
项目描述
成品都可以免费打，也可以单独打底座和上座 右上角预留了个M5的孔，可以装弹簧架
上层预留了M5孔，可装一根焊锡丝的铁丝架
左上需要个外径36*50的圆筒，用来放烙铁清洁除锡球铜丝（钢的不好找材料，铜的好找）
两根5*50*M3的支撑柱（两头带孔）
铜套32*36*50（外径36，高50）
架子画错了，直接用网友的现成的了。（等后面再更新）
-----------------------------------------------------------------------
2026/01/31更新，
烙铁头孔改小 底座孔添加通孔，方便放245烙铁头|
二层加长了点 可放针管助焊膏
二层增加个长方形凹槽，用来刮烙铁头脏东西，或者多余的焊锡敲在里面
烙铁架卡槽做了2.5mm的凹槽 可以让支架完全镶嵌进去，和底座一个平面
海绵位置加大，清洁铜丝筒加大
----------------------------------------------------------------------
放烙铁位置可以优化成一个，也不用铜套，直接12mm的孔。底座后面再开个放休眠座的孔
-------------------------------------------------------------------|
2026.04.14更新

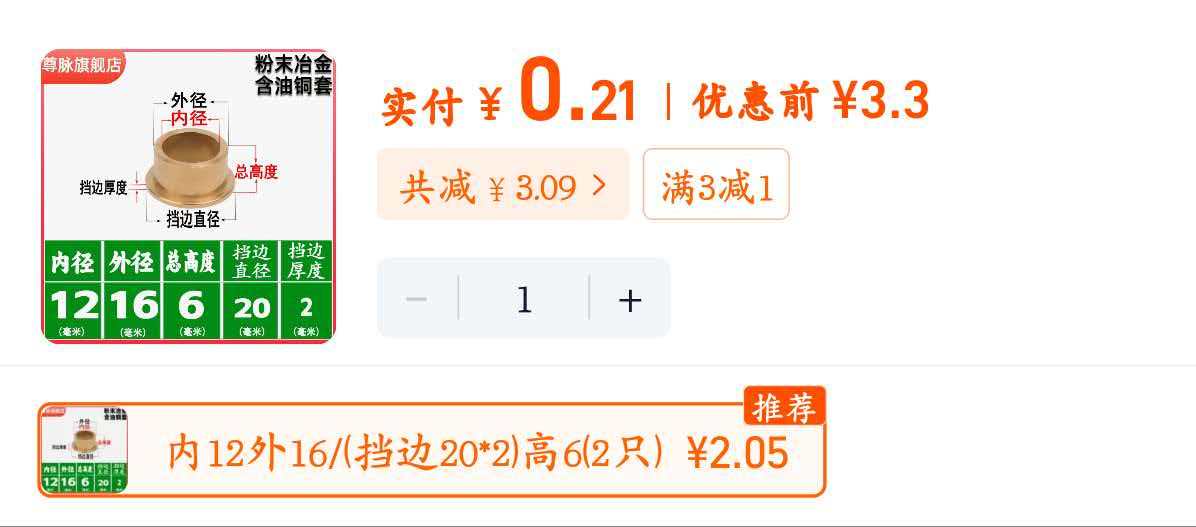

修改烙铁支架 孔改为16mm，需要加一个铜套（下图） 内12外16 这样只需要打上，下，支架 三个就行了
文件保留了支架圆孔 给需要的留起
评论（18）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(18)
晓哥
2026-04-30 21:12:29 来自湖北
这个16MM铜法兰，装上怎么固定呢？
晓哥
2026-04-30 21:15:31 来自湖北
是不是直接按进去，紧密的不松动
老子也要变可爱
作者
2026-05-01 00:56:52 来自重庆
@晓哥很紧 甚至铜套可能需要稍微打磨点
晓哥
2026-05-01 06:26:02 来自湖北
@老子也要变可爱大佬，支架头圆孔这个孔径能不能改成T90的图纸呀？
老子也要变可爱
作者
2026-05-01 09:35:25 来自重庆
@晓哥T90和245的大小一样吗。加个铜套就行了啊。加个要好看点
晓哥
2026-05-01 19:08:08 来自湖北
@老子也要变可爱不一样，我看人家做的孔是外孔17，内孔15，我自己照你的划了一个，改了一下孔径，但是做不出圆角
老子也要变可爱
作者
2026-05-02 22:34:02 来自重庆
@晓哥你把我这个孔扩大1mm不就是17mm直径了
lhw68Y396x
2026-02-08 19:40:29 来自未知
这个支架头圆孔的模型是上在支架模型上边的吧，中间使用六角螺柱隔开是吗？
老子也要变可爱
作者
2026-02-25 19:12:42 来自重庆
我是用10mm的圆柱，已更新图。其实可以优化成一个就行，12MM的孔刚好稳当的很
109876lL747Q
2026-02-06 22:52:42 来自天津
大神，休眠接口没有吗？245焊台休眠接哪里？
老子也要变可爱
作者
2026-02-25 19:13:42 来自重庆
当时没考虑，再更新后面开个孔，用香蕉插头可以直接插进去
奔跑的野驴
2026-01-30 00:52:46 来自山东
【嘉立创CNC】我正在参加CNC免费/特价打样，转发可领20元运费券！非标零件加工低至0元，你也来体验下吧： https://www.jlc-cnc.com/ac/ACUHiDI0/CPz4Hi6z
987654dD367y
2026-01-26 10:27:07 来自北京
可以，只需要打两片就行了。右上角装我现成的弹簧架，上层还能装根放焊锡的焊锡架
老子也要变可爱
作者
2026-01-26 23:28:26 来自重庆
是的，手里有弹簧架的 打两片就行了
