一共三块板：台钳-侧板-1.stp、台钳-侧板-2.stp、台钳-中板.stp

以上图纸都可以在嘉立创CNC免费打样。

其中步进电机控制驱动固定板为可选项，根据自己的驱动去设计制作（侧板固定孔用M3自攻螺丝，孔距40mm）。

零件说明：

1、最底部为两根3030铝型材（攻丝M8）

2、三根导向固定轴为M6内螺纹、外径10mm；其中最底下的导向固定轴用了法兰石墨铜套，减少中间固定板的偏移

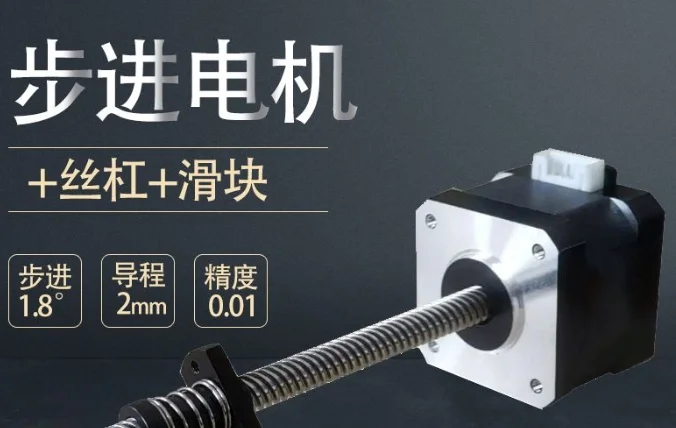

3、8mm丝杆（1.8°步进、2mm导程、0.01精度）和42步进电机为一体式，可在PDD购买

4、手拧摇把为铝合金滚花手轮（内孔8mm）

整套价格80元左右，贵在步进电机和步进电机的控制驱动，需要看组装或操作视频的，抖音搜索同名用户：爱折腾的大罗。

配件清单下图所示（链接仅供参考，按规格自行搜索价格便宜的，规格参数一致即可；有88VIP的分开多天用红包购买更优惠）。

名称	规格	数量	参考链接	备注	图片

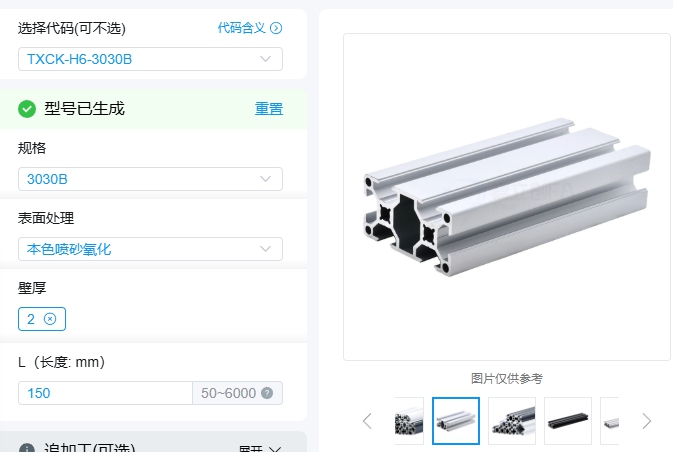

3030铝型材	150mm长	2	https://www.jlcfa.com/serial/1874267829433.html?codeModel=TXCK-H6-3030B&productModel=TXCK-H6-3030B-L150	建议在嘉立创FA商城购买，切割精度高，没毛刺。型材两端需要自行攻丝M8螺纹（懒得折腾的可以追加工，FA商城有付费攻牙服务，1.8元一个）

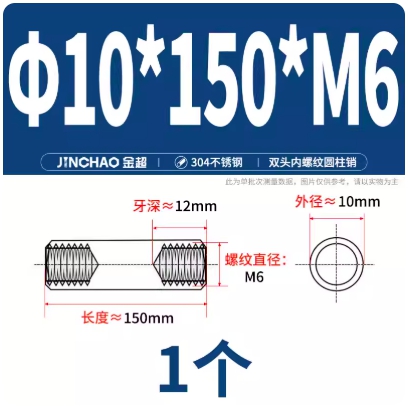

M6圆螺柱-外径10mm	150mm长	3	https://item.taobao.com/item.htm?id=809730369109&skuId=5909470471523	导向轴

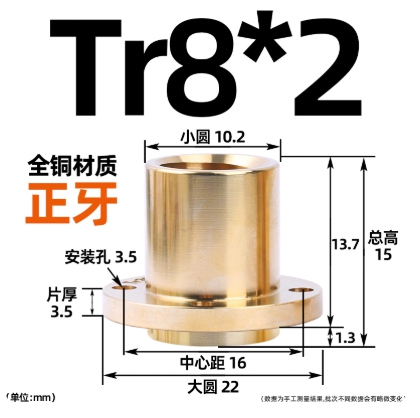

法兰丝杆螺母	T8、2mm导程	1	https://item.taobao.com/item.htm?id=520233279324&skuId=4070810801408

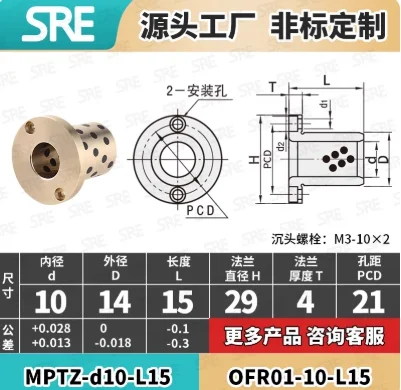

法兰石墨铜套	10mm内径	1	https://detail.tmall.com/item.htm?id=640172288630&skuId=5049979961229

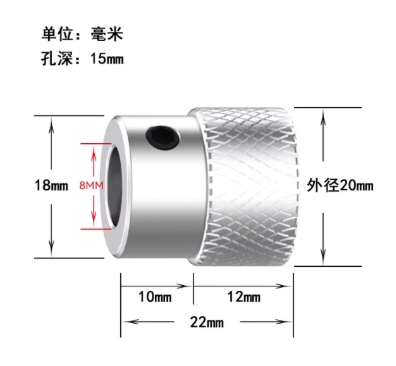

铝合金滚花手轮	8mm内径	1	https://item.taobao.com/item.htm?id=848447517560&skuId=5634123868164
菱形轴承座KFL08	8mm内径	1	https://detail.tmall.com/item.htm?id=599051939344&skuId=4855545180281	用于固定丝杆

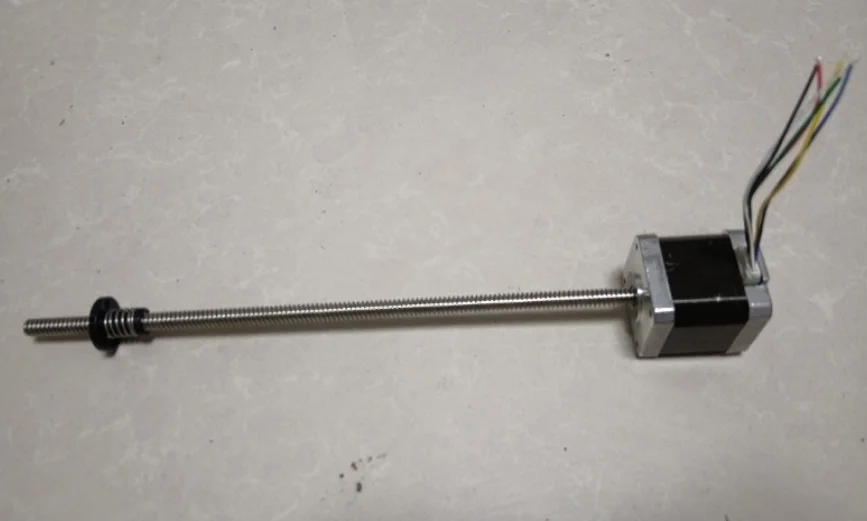

带丝杆一体42步进电机	/	1	https://mobile.yangkeduo.com/goods2.html?ps=hP2AwCUhug	丝杆长26cm，建议切短到符合台钳的长度

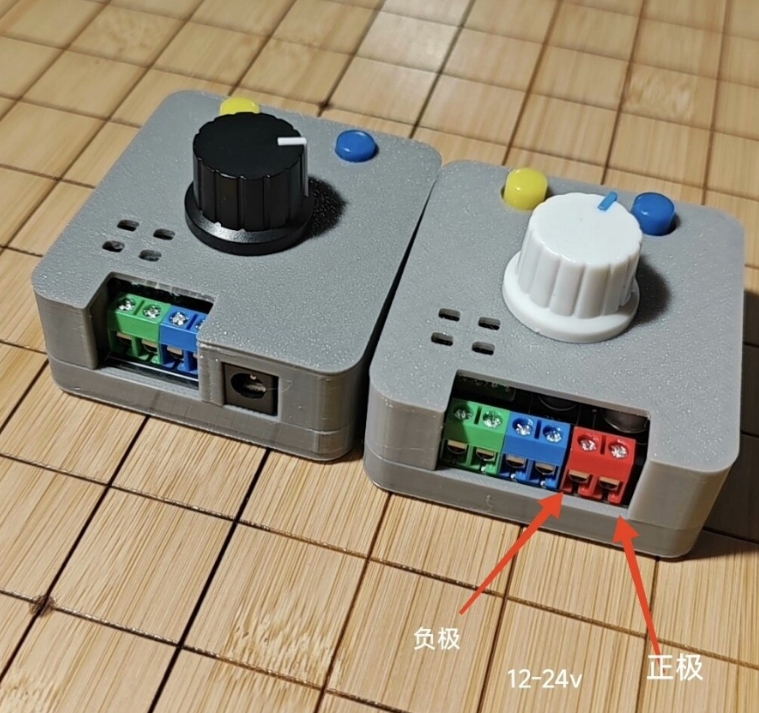

步进电机一体控制驱动	/	1	/	两相步进电机控制+驱动，购于闲鱼
步进电机驱动固定板	/	1	/	3D打印，适配上方驱动

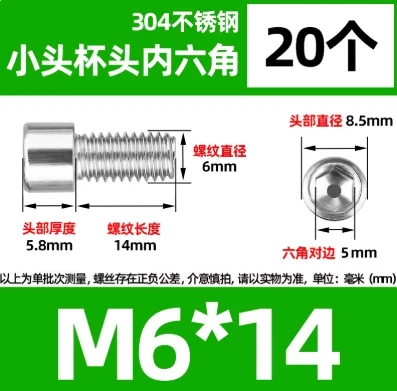

M6小头内六角螺丝	14mm长	6	https://detail.tmall.com/item.htm?id=769310055673&skuId=5684950973880	导向轴螺丝

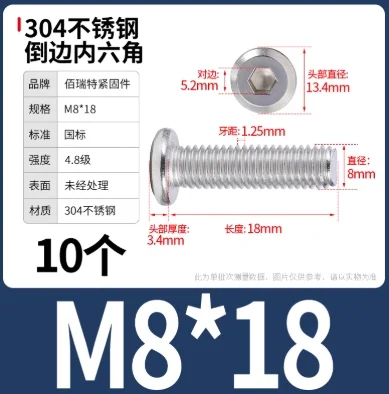

M8平头倒边内六角螺丝	18mm长	4	https://detail.tmall.com/item.htm?id=39422005358&skuId=5071403930320	铝型材螺丝

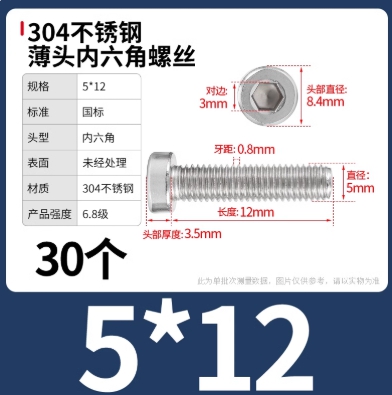

M5薄头内六角螺丝	12mm长	2	https://detail.tmall.com/item.htm?id=15880165683&skuId=4956953002247	菱形轴承座螺丝

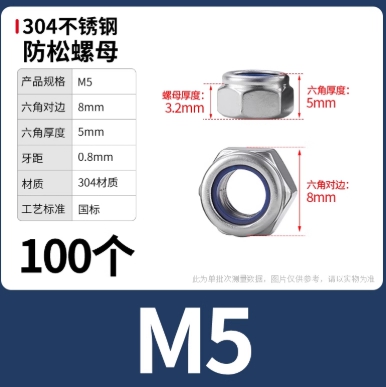

M5螺母	/	2	https://detail.tmall.com/item.htm?id=17861747572&skuId=5426395480941	菱形轴承座螺母

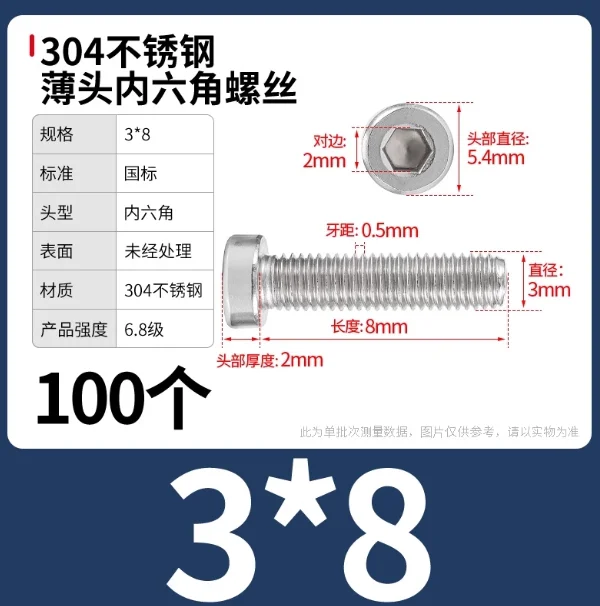

M3薄头内六角螺丝	8mm长	4	https://detail.tmall.com/item.htm?id=15880165683&skuId=4956953002257	步进电机螺丝

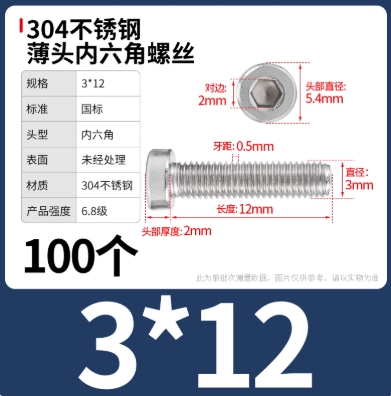

M3薄头内六角螺丝	12mm长	6	https://detail.tmall.com/item.htm?id=15880165683&skuId=4956953002253	丝杆螺母、铜套螺丝

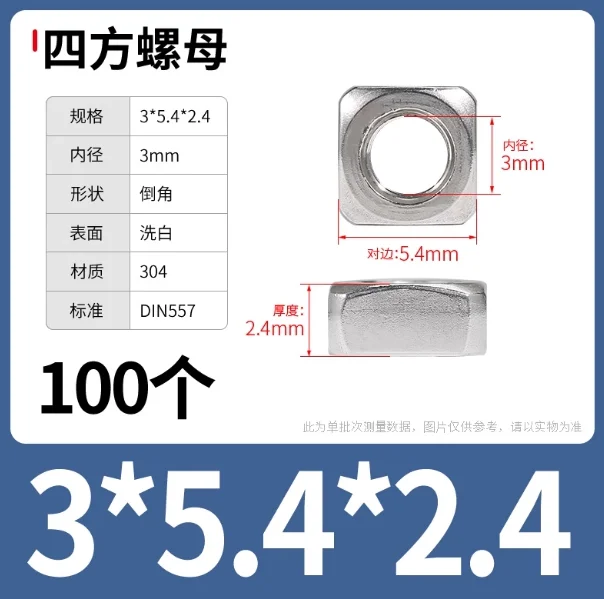

M3方形螺母	/	6	https://detail.tmall.com/item.htm?id=39362025926&skuId=5494564676452	丝杆螺母、铜套螺母

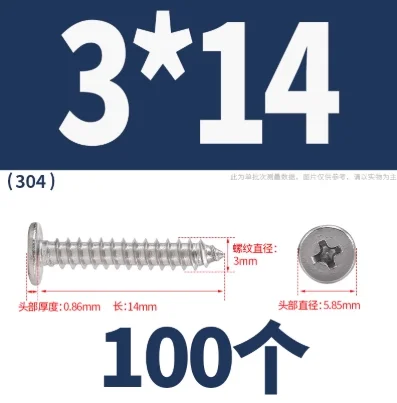

M3十字扁平头自攻螺丝	14mm长	2	https://detail.tmall.com/item.htm?id=723520211426&skuId=5197003686961	驱动支架螺丝

装配注意事项：

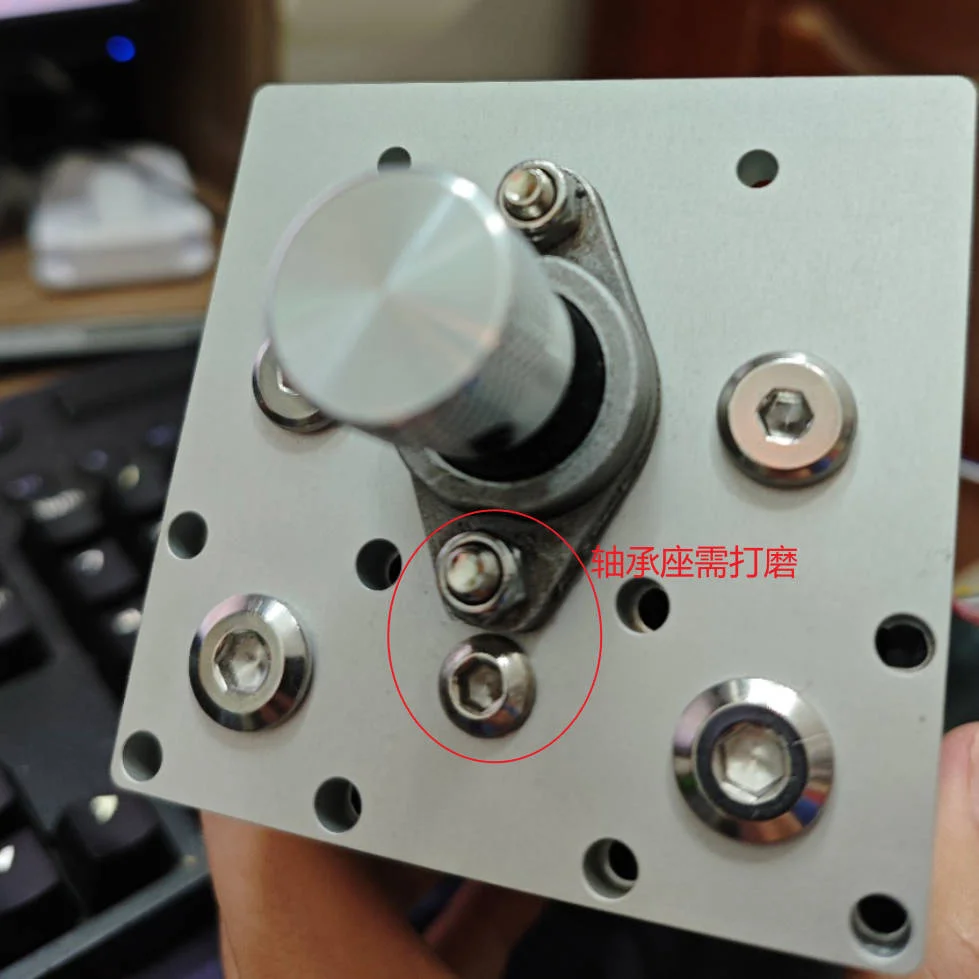

1、KFL08轴承座的一个螺丝孔的外边需要打磨一下，不然两颗螺丝会顶头无法拧紧

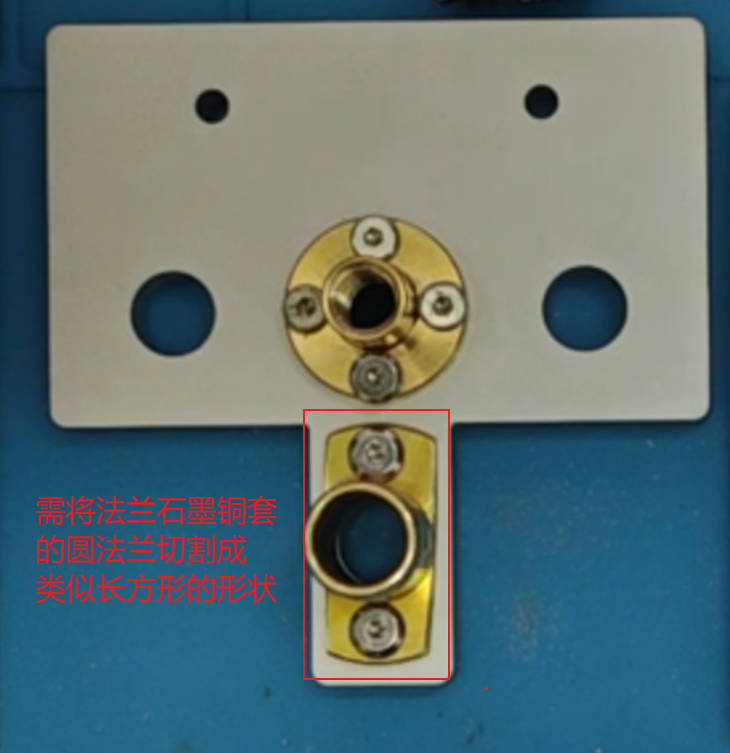

2、法兰石墨铜套需要切割成以下形状，否则会顶住两根3030铝型材，家里有角磨机的才容易处理。当然不切割此铜套也可以，不用铝型材固定，因为3根导向固定轴的拉力也足够。

3、清单链接的步进电机丝杆长26cm，会超出台钳的长度，建议用角磨机将丝杆切短一点，会比较好看。
