大型模架的结构形式

塑料注射成型大型模架的结构形式有以下几种

① 按结构特征分为基本型和派生型，基本型模架有A和B两种，如下图所示，其派生型模架有P1、P2、P3和P4四种

A型：由定模两模板、动模一模板组成

B型：由定模二模板、动模二模板组成

P1型：由定模二模板、动模二模板组成的脱件板结构

P2型：由定模二模板、动模三模板组成的脱件板结构

P3型：由定模二模板、动模一模板组成的点浇口结构

P4型：由定模二模板、动模二模板组成的点浇口结构

② 定模座板、动模可以制成带肩型，也可以制成无肩型(压板槽尺寸及位置由承制单位决定)

③ 模架的导向零件、导杆可以采用带头导柱或带肩导柱，导套采用直导套

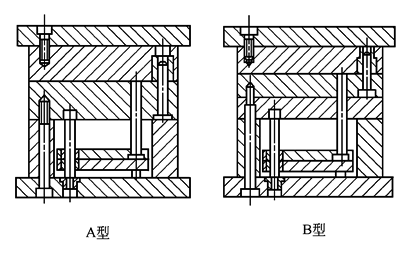

基本型模架结构(A、B型)
