卷筒几何尺寸 |
||||||||||
|
表1 mm |
||||||||||
|
名 称 |
公 式 |
符 号 意 义 |
||||||||
|
卷筒名义直径 |
D1＝hd |
d——钢丝绳直径 h——与机构工作级别和钢丝绳结构有关的系数，按下表选取 D1——按钢丝绳中心计算的卷筒最小直径 D——卷筒绳槽底径 |
||||||||
|
绳槽半径 |
R＝(0.53～0.56)d |
|||||||||
|
绳槽深度 |
标准槽 |
H1＝(0.25～0.4)d |
||||||||
|
深槽 |
H2＝(0.6～0.9)d |
|||||||||
|
绳槽节距 |
标准槽 |
P1＝d+(2～4) |
||||||||
|
深槽 |
P2＝d+(6～8) |
|||||||||
|
卷筒厚度 |
钢卷筒 |
δ≈d |
||||||||
|
铸铁卷筒 |
δ≈0.02D+(6～10)≥12mm |
|||||||||
|
单层绕 卷筒长度 |
单联卷筒 |
Ld＝L0+2L1+L2 |
|
见下图 L0——卷筒有螺纹槽部分长度 L1——无绳槽的卷筒端部尺寸，按需要定 L2——固定绳尾所需长度，L2≈3P Lg——中间光滑部分长度，根据钢丝绳允许偏斜角确定 Hmax——最大起升高度 m——滑轮组倍率 Z1——钢丝绳安全圈数，Z1≥1.5～3 P——绳槽节距或绳索卷绕的螺旋节距 D1，D2，D3…Dn——各层直径 Z——每层圈数 n——卷绕层数 l——卷筒总卷绳长度，l＝Hmaxm |
||||||
|
双联卷筒 |
Ls＝2(L0+L1+L2)+Lg |
|||||||||
|
多层卷绕卷筒长度L |
L＝Zπ(D1+D2+D3+…+Dn) D1＝D+d D2＝D+3d D3＝D+5d · · · Dn＝D+(2n-1)d 则L＝Zπn(D+nd)
考虑钢丝绳在卷筒上排列可能不均匀，应将卷筒长度增加10%，即
P＝(1.1～1.2)d |
|||||||||
|

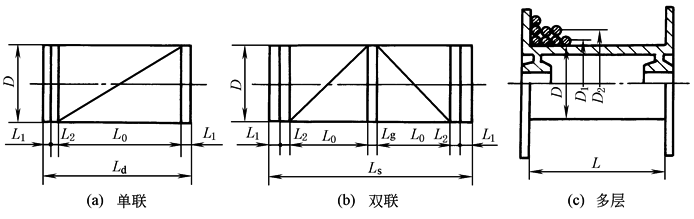

卷筒长度示意图 |
||||||||||
|
||||||||||
|
机构工作级别 |
卷 筒 |
滑 轮 |
机构工作级别 |
卷 筒 |
滑 轮 |
|
||||
|
M1～M3 M4 M5 |
14 16 18 |
16 18 20 |
M6 M7 M8 |
20 22.4 25 |
22.4 25 28 |
|
||||
|
注：1.采用不旋转钢丝绳时，h 值应按比机构工作级别高一级的值选取。 2.对于流动式起重机，建议卷筒 h 取16及滑轮 h 取 18，与工作级别无关。 3.机构工作级别参见表机构工作级别举例表。 4.平衡滑轮的直径，对于桥式类型起重机取与D0min相同；对于臂架起重机取为不小于D0min的0.6倍。D0min为按钢丝绳中心计算的滑轮最小卷绕直径，mm。 |
|
|||||||||
