NF型、NFG型逆止器的主要技术参数及安装尺寸

NF型、NFG型逆止器的主要技术参数及安装尺寸

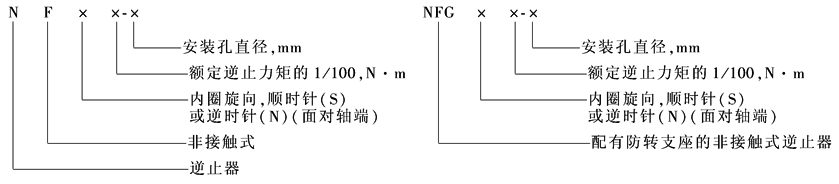

NF型 NFG型标记示例：内圈顺时针方向旋转，逆止力矩 6300N·m，安装孔径 80mm 的 NF 型非接触式逆止器，标记为：NFS63-80 内圈逆时针方向旋转，额定逆止力矩 10000N·m，安装孔直径 90mm 的带防转支座的非接触式逆止器，标记为：NFGN100-90 型号意义：

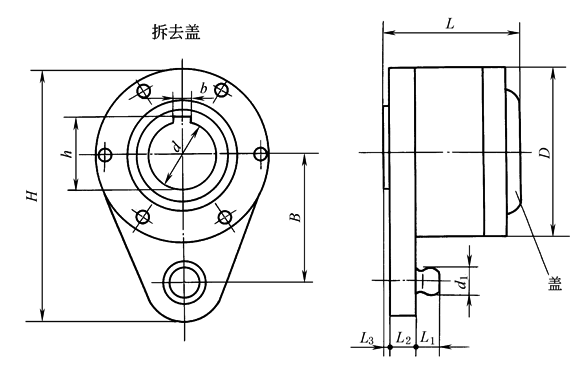

型号	规格	额定逆止力矩 /N·m		非接触转速 /r·min^-1		最高转速 /r·min^-1		安装尺寸 /mm																				最大质量 /kg
								d_max		d_min		D		d₁		H		B		L		L₁		L₂		L₃
NF型	NF10	1000		450		1500		50		32		190		28		278		150		162		25		20		5		28
	NF16	1600		450				60		45		208		32		305		160		167		25		22				31
	NF25	2500		425				70		50		230		38		330		170		172		25		25				38
	NF40	4000		425				80		60		245		42		358		185		183		28		30				49
	NF63	6300		400				90		70		260		45		378		195		196		30		35				62
	NF80	8000		400				100		80		275		48		410		210		200		35		35				73
	NF100	10000		400				110		90		295		52		440		225		238		35		45				98
	NF125	12500		375				130		100		330		58		492		250		262		40		50		8		154
	NF160	16000		375		1000		140		110		360		62		532		260		273		40		55				175
	NF200	20000		350				150		120		405		65		590		300		275		50		58				214
	NF250	25000		350				160		130		440		70		646		335		285		50		63				256

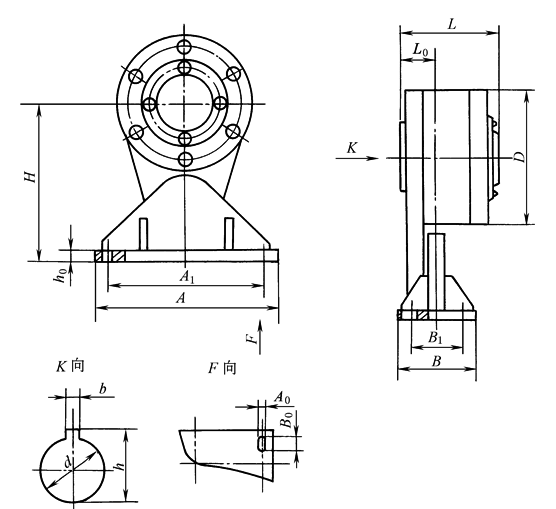

型号	规格	安装尺寸 /mm
		d_min	d_max		S_min		S_max		D		L		L₀		H		h₀		A		A₁		A₀		B		B₁	B₀
NFG型	NFG10	32	50		110		145		190		162		36		215		12		200		160		14		95		60	20
	NFG16	45	60		110		150		208		167		38		225		12		200		160		14		95		60	20
	NFG25	50	70		115		155		230		172		43		250		16		250		200		18		120		75	25
	NFG40	60	80		120		166		245		183		48		265		16		250		200		18		120		75	25
	NFG63	70	90		125		180		260		196		56		330		20		380		330		22		160		100	34
	NFG80	80	100		130		185		275		200		56		345		20		380		330		22		160		100	34
	NFG100	90	110		140		220		295		238		68		375		22		400		350		22		170		110	34
	NFG125	100	130		160		250		330		262		76		400		22		400		350		22		170		110	34
	NFG160	110	140		165		260		360		273		84		435		25		450		380		26		180		125	36
	NFG200	120	150		175		260		405		275		87		465		25		450		380		26		180		125	36
	NFG250	130	160		180		270		440		285		92		500		25		450		380		26		180		125	36
注：1.NFG 型表中“S_min”和“S_max”分别为安装逆止器的轴伸所需的最小和最大长度。 2.内孔公差值为E7，推荐配合公差为E7/h6。 3.键槽尺寸按GB/T 1095—1979，键槽宽度公差按C11制造。 4.NFG型的技术参数与NF型同规格的技术参数相同。
