安装说明

1) 安装之前检查轴的转向是否和逆止器内圈旋转方向一致(见图1黑色箭头所示)

2) 安装逆止器时只能对内圈施压(见图1白色箭头所示)，若锤击压入时只能用软锤，以免损坏内圈，不要锤击外圈、密封支撑架或防尘盖，严禁对内圈加热

3) 力矩臂圆周限位，以防周向旋转(见图2、图3)。注意轴向不要限位，周向限位挡铁间隙推荐为A+(2～5)mm

4) 周向挡铁绝对不能倾斜，否则会发生故障

5) 逆止器安装后必须安装轴端挡圈

6) 力矩臂与底板间隙推荐为8～12mm

7) 与逆止器相配的轴伸长度应比内圈长度L短2～3mm，以便借助轴端挡圈牢固地固定逆止器

8) 固定逆止器的轴端挡圈及螺栓、防松垫圈等由轴配带，逆止器供货不带此件。此件规格尺寸应符合JB/ZQ 4349—1997标准要求

9) 限位挡铁及底板由选用者根据具体情况配置，若需制造厂配制时，请另行订货

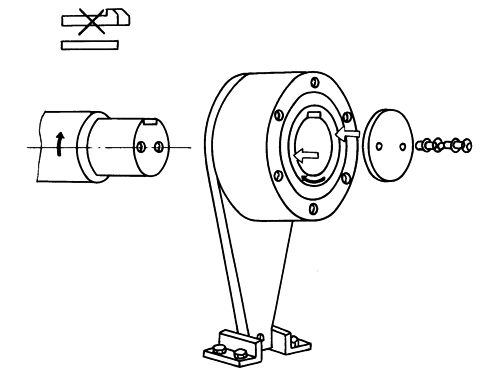

图1  安装示意图

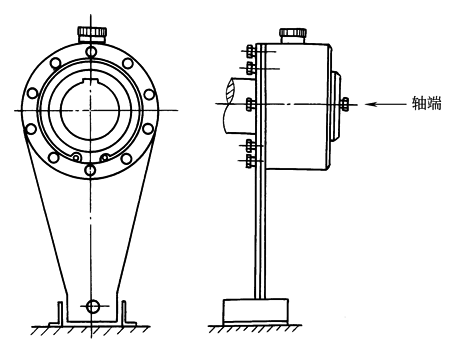

图2  NJ65～NJ200型逆止器力矩臂圆周限位示意图

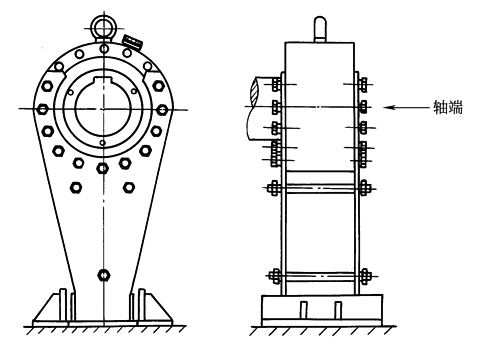

图3  NJ220～NJ450型逆止器力矩臂圆周限位示意图
