棘轮齿形与棘爪端的外形尺寸及画法

棘轮齿形的画法

棘轮齿形与棘爪端的外形尺寸如下表所示

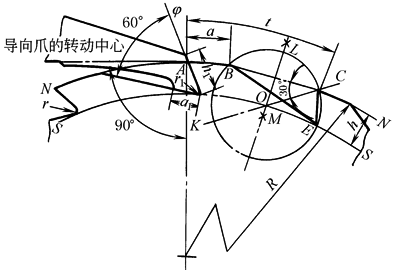

左图所示为棘轮齿形的画法，其步骤如下：由轮中心以为半径画顶圆NN，再以R-h(齿高h＝0.75m)为半径画根圆SS。用齿距t将圆周NN分成z等分。自任一等分点A作弦AB＝a＝m并连接弦BC。过BC之中点作垂线LM，再由C点作直线CK，与BC弦成30°角并交LM线于O点。以O点为圆心，以OC为半径作圆，与根圆SS交于E点。连接CE，此即为棘轮齿工作面之方向。再连接EB后，便得到全部齿形。角CEB为60°

棘轮齿形与棘爪端的外形尺寸          mm

m

棘          轮

棘         爪

t

h

a

r

h₁

a₁

r₁

6

18.85

4.5

6

1.5

6

4

2

8

25.13

6

8

8

4

10

31.42

7.5

10

10

6

12

37.70

9

12

12

6

14

43.98

10.5

14

14

8

16

50.27

12

16

14

8

18

56.55

13.5

18

16

12

20

62.83

15

20

18

12

22

69.12

16.5

22

20

14

24

75.40

18

24

20

14

26

81.68

19.5

26

22

14

30

94.25

22.5

30

25

16
