钢丝绳的分类(GB/T 8706—2006) |
|||||||||||||||||||||
|
本标准按力学性能和物理特性相似的一组钢丝绳分类如下 1)单层(多股)钢丝绳——由一层股围绕一个芯螺旋捻制而成的多股钢丝绳

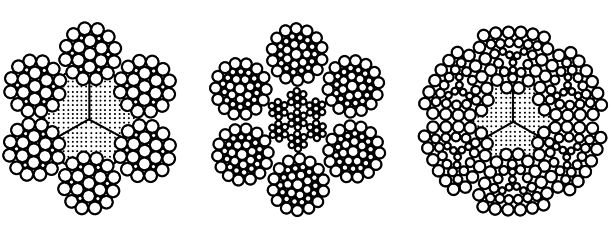

单层多股钢丝绳示例 表1 单层钢丝绳 |
|||||||||||||||||||||
|
类别 (不含绳芯) |
钢 丝 绳 |
外 层 股 |
|||||||||||||||||||
|
股 数 |
外层股数 |
股的层数 |
钢丝数 |
外层钢丝数 |
钢丝层数 |
股捻制类型 |
|||||||||||||||
|
3×7 3×19 3×36 |
3 3 3 |
3 3 3 |
1 1 1 |
5～9 15～26 27～49 |
4～8 7～12 12～18 |
1 2～3 3 |
单捻 平行捻 平行捻 |
||||||||||||||
|
3×19M 3×37M |
3 3 |
3 3 |
1 1 |
12～19 27～37 |
9～12 16～18 |
2 3 |
多工序点接触 多工序点接触 |
||||||||||||||
|
3×35N |
3 |
3 |
1 |
28～48 |
12～18 |
3 |
多工序复合捻 |
||||||||||||||
|
4×7 4×19 4×36 |
4 4 4 |
4 4 4 |
1 1 1 |
5～9 15～26 29～57 |
4～8 7～12 12～18 |
1 2～3 3～4 |
单捻 平行捻 平行捻 |
||||||||||||||
|
4×19M 4×37M |
4 4 |
4 4 |
1 1 |
12～19 27～37 |
9～12 16～18 |
2 3 |
多工序点接触 多工序点接触 |
||||||||||||||
|
4×35N |
4 |
4 |
1 |
28～48 |
12～18 |
3 |
多工序复合捻 |
||||||||||||||
|
6×6 6×7 6×12 6×19 6×36 6×61 |
6 6 6 6 6 6 |
6 6 6 6 6 6 |
1 1 1 1 1 1 |
6 5～9 12 15～26 29～57 61～85 |
6 4～8 12 7～12 12～18 18～24 |
1 1 1 2～3 2～3 3～4 |
单捻 单捻 单捻 平行捻 平行捻 平行捻 |
||||||||||||||
|
6×19M 6×24M 6×37M 6×61M |
6 6 6 6 |
6 6 6 6 |
1 1 1 1 |
12～19 24 27～37 45～61 |
9～12 12～16 16～18 18～24 |
2 2 3 4 |
多工序点接触 多工序点接触 多工序点接触 多工序点接触 |
||||||||||||||
|
6×35N 6×61N 6×91N |
6 6 6 |
6 6 6 |
1 1 1 |
28～48 47～61 85～109 |
12～18 20～24 24～36 |
3 3～4 4～6 |
多工序复合捻 多工序复合捻 多工序复合捻 |
||||||||||||||
|
7×19 7×36 |
7 7 |
7 7 |
1 1 |
15～26 29～57 |
7～12 12～18 |
2～3 3～4 |
平行捻 平行捻 |
||||||||||||||
|
8×7 8×19 8×36 8×61 |
8 8 8 8 |
8 8 8 8 |
1 1 1 1 |
5～9 15～26 29～57 61～85 |
4～8 7～12 12～18 18～24 |
1 2～3 3～4 3～4 |
单捻 平行捻 平行捻 平行捻 |
||||||||||||||
|
8×35N 8×61N 8×91N |
8 8 8 |
8 8 8 |
1 1 1 |
28～48 47～81 85～109 |
12～18 20～24 24～36 |
3 3～4 4～6 |
多工序复合捻 多工序复合捻 多工序复合捻 |
||||||||||||||
|
麻钢混捻钢丝绳 4×6 6×6 6×12 6×24 |
4 6 6 6 |
4 6 6 6 |
1 1 1 1 |
6 6 12 24 |
6 6 12 12～25 |
1 1 1 2 |
单捻 单捻 单捻 多工序交互捻 |
||||||||||||||
|
三角股钢丝绳 6×V8 6×V25 |
6 6 |
6 6 |
1 1 |
8～9 15～31 |
7～8 9～18 |
1 2 |
单捻 多工序点接触 |
||||||||||||||
|
注：1.对于三角股，当用单独捻制的股如1～6或3F+3×2等代替钢丝股芯时，该股可记为一根钢丝。 2.6×29F结构钢丝绳既可归为6×19类也可归为6×36类。 3.3股或4股类钢丝绳也可设计和制造成阻旋转的。 |
|||||||||||||||||||||
|
2)阻旋转钢丝绳——当承受载荷时能减小扭矩或旋转程度的多股钢丝绳

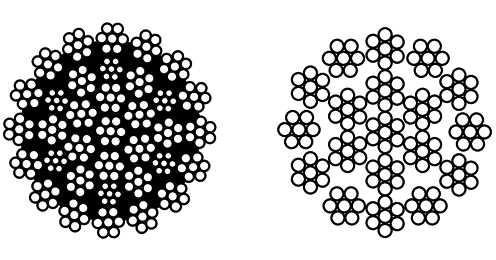

阻旋转钢丝绳示例 表2 阻旋转钢丝绳 |
|||||||||||||||||||||
|
类别 |
钢 丝 绳 |
外 层 股 |
|||||||||||||||||||
|
股数(芯除外) |
外层股数 |
股的层数 |
钢丝数 |
外层钢丝数 |
钢丝层数 |
股捻制类型 |
|||||||||||||||
|
圆股： 2次捻制 18×7 18×19 18×36 |
17～18 17～18 17～18 |
10～12 10～12 10～12 |
2 2 2 |
5～9 15～26 29～57 |
4～8 7～12 12～18 |
1 2～3 3～4 |
单捻 平行捻 平行捻 |
||||||||||||||
|
2次捻制 23×7 23×19 2次捻制 24×7 24×19 3次捻制 34(M)×7 34(M)×19 34(M)×36 2次捻制 35(W)×7 35(W)×19 35(W)×36 8×7：IWRC 8×19：IWRC 8×36：IWRC 9×7：IWRC 9×19：IWRC 9×36：IWRC 异形股： 2次捻制 10×Q10 12×P6：Q3×24FC 3次捻制 19(M)×Q12 19(M)×Q26 |
21～27 21～27
19～28 19～28
34～36 34～36 34～36
27～40 27～40 27～40 14～16 14～16 14～16 18 18 18
10～14 15
19 19 |
15～18 15～18
11～12 11～12
17～18 17～18 17～18
15～18 15～18 15～18 8 8 8 9 9 9
6～9 12
8 8 |
2 2
3 3
3 3 3
3 3 3 2 2 2 2 2 2
2 2
3 3 |
5～9 15～26
5～9 15～26
5～9 15～26 29～57
5～9 15～26 29～57 5～9 15～26 29～57 5～9 15～26 29～57
8～10 6
10～12 24～28 |
4～8 7～12
4～8 7～12
4～8 7～12 12～18
4～8 7～12 12～18 4～8 7～12 12～18 4～8 7～12 12～18
8～10 6
10～12 14～16 |
1 2～3
1 2～3
1 2～3 3～4
1 2～3 3～4 1 2～3 3～4 1 2～3 3～4
1 1
1 2 |
单捻 平行捻
单捻 平行捻
单捻 平行捻 平行捻
单捻 平行捻 平行捻 单捻 平行捻 平行捻 单捻 平行捻 平行捻
单捻 单捻
单捻 多工序点接触 |
||||||||||||||
|
注：3股或4股钢丝绳也可以设计和制造成阻旋转钢丝绳。 |
|||||||||||||||||||||
|
3)平行捻密实钢丝绳——至少由两层平行捻股围绕一个芯螺旋捻制而成的多股钢丝绳
平行捻密实钢丝绳示例 表3 平行捻密实钢丝绳 |
|||||||||||||||||||||
|
类 别 |
股数(芯除外) |
外层股数 |
股层数 |
外层股钢丝数 |
外层钢丝数 |
钢丝层数 |
股捻制类型 |
||||||||||||||
|
6×19-PWRC 6×36-PWRC
8×7-PWRC 8×19-PWRC 8×36-PWRC
9×7-PWRC 9×19-PWRC 9×36-PWRC |
12 12
16 16 16
18 18 18 |
6 6
8 8 8
9 9 9 |
2 2
2 2 2
2 2 2 |
15～26 29～57
5～9 15～26 29～57
5～9 15～26 29～57 |
7～12 12～18
4～8 7～12 12～18
4～8 7～12 12～18 |
2～3 3～4
1 2～3 3～4
1 2～3 3～4 |
平行捻 平行捻
单捻 平行捻 平行捻
单捻 平行捻 平行捻 |
||||||||||||||
|
4)缆式钢丝绳——由多个(一般六个)作为独立单元的圆股钢丝绳围绕一个绳芯紧密螺旋捻制而成的钢丝绳
缆式钢丝绳示例 表4 缆式钢丝绳 |
|||||||||||||||||||||
|
类别 (不包括绳芯) |
钢丝绳 |
单元钢丝绳 |
单元钢丝绳的外层股 |
||||||||||||||||||
|
单元钢丝绳数 |
股 数 |
外层股数 |
股层数 |
钢丝数 |
外层钢丝数 |
钢丝层数 |
股捻制类型 |
||||||||||||||
|
6×6×7 6×6×19 6×6×36 6×6×61 6×6×19M 6×6×37M 6×6×61M 6×6×35N 6×6×61N 6×6×91N 6×8×19 6×8×36 6×8×61 6×8×35N 6×8×61N 6×8×91N 回弹捻 6×3×19 6×3×19M |
6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6
6 6 |
6 6 6 6 6 6 6 6 6 6 8 8 8 8 8 8
3① 3① |
6 6 6 6 6 6 6 6 6 6 8 8 8 8 8 8
3① 3① |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
1 1 |
5～9 15～26 27～57 61～73 12～19 27～37 45～61 28～48 47～81 85～109 15～26 27～57 61～73 28～48 47～81 85～109
15～26 12～19 |
7～12 12～18 18～24 9～12 16～18 20～24 12～18 20～24 24～36 7～12 12～18 20～24 12～18 20～24 24～36
7～12 9～12 |
1 2～3 3～4 3～4 2 3 4 3 3～4 4～6 2～3 3～4 3～4 3 3～4 4～6
2～3 2 |
单捻 平行捻 平行捻 平行捻 多工序点接触 多工序点接触 多工序点接触 多工序复合捻 多工序复合捻 多工序复合捻 平行捻 平行捻 平行捻 多工序复合捻 多工序复合捻 多工序复合捻
平行捻 多工序点接触 |
|||||||||||||
|
①三个钢丝股与三个纤维股交替排列捻制的钢丝绳。 |
|||||||||||||||||||||
|
5)扁钢丝绳——由被称做“子绳”(每条子绳由4股组成)的单元钢丝绳制成。通常为6条、8条或10条子绳，左向捻和右向捻交替并排排列，并用缝合线如钢丝、股缝合或铆钉铆接

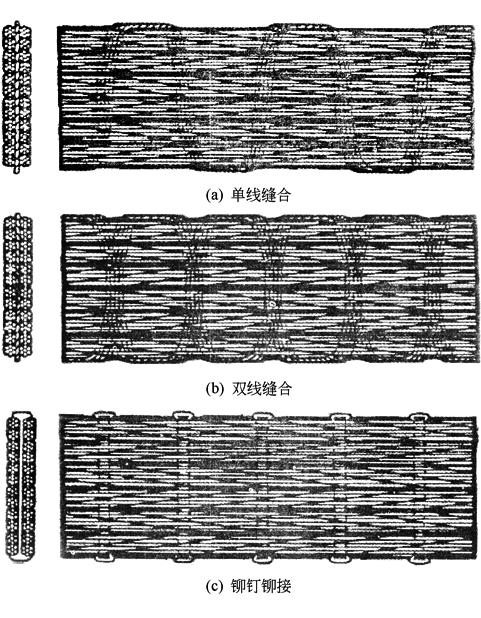

不同缝合方法的扁钢丝绳示例 表5 扁钢丝绳 |
|||||||||||||||||||||
|
类别 |
钢丝绳 |
单元钢丝绳 |
单元钢丝绳的外层股 |
||||||||||||||||||
|
单元钢丝绳数 |
股数 |
股层数 |
钢丝数 |
外层钢丝数 |
钢丝层数 |
股捻制类型 |
|||||||||||||||
|
P6×4×7 P6×4×12M P8×4×7 P8×4×12M P8×4×14M P8×4×19W P8×4×19M |
6 6 8 8 8 8 8 |
4 4 4 4 4 4 4 |
1 1 1 1 1 1 1 |
5～9 12 5～9 12 14 7 7 |
4～8 9 4～8 9 10 12 12 |
1 2 1 2 2 2 2 |
单捻 多工序点接触 单捻 多工序点接触 多工序点接触 平行捻 多工序点接触 |
||||||||||||||
|
6)单股钢丝绳——仅由圆钢丝捻制而成的单捻钢丝绳
单股钢丝绳示例 表6 单股钢丝绳 |
|||||||||||||||||||||
|
类 别 |
钢 丝 数 |
外层钢丝数 |
钢丝层数 |
||||||||||||||||||
|
1×19 1×37 1×61 1×91 1×127 |
17～37 34～59 57～85 86～114 ＞114 |
11～16 17～22 23～28 29～34 ＞34 |
2～3 3～4 4～5 5～6 ＞3 |
||||||||||||||||||
|

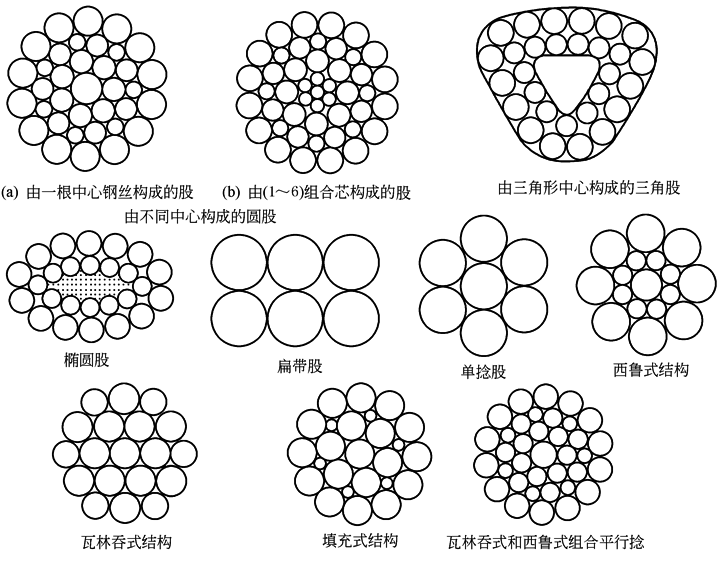

7)股——钢丝绳组件之一。通常由一定形状和尺寸钢丝绕一中心沿相同方向捻制、一层或多层的螺旋状结构。按横截面形状分圆股、三角股(V)、椭圆股(Q)、扁带股(P)，按捻制方法分单捻股(仅由一层钢丝捻制而成的股)、平行捻股[至少包括两层钢丝，所有的钢丝沿同一个方向一次捻制而成的股，包括西鲁式(S)、瓦林吞式(W)、填充式(F)]、组合平行捻股(WS)(由典型的瓦林吞式和西鲁式股类型组合而成，由三层或三层以上钢丝一次捻制成的平行捻股结构)、多工序捻股[至少包含两层钢丝，并通过一次以上的工序逐层捻制而成的股结构，包括点接触捻(M)、复合捻(N)]
表7 股 |
|||||||||||||||||||||
|
类 别 |
钢丝数 |
外层钢丝数 |
钢丝层数 |
股捻制类型 |
|||||||||||||||||
|
1×7 1×19 1×19M 1×36 1×37M |
5～9 15～26 12～19 27～49 27～37 |
4～8 7～12 9～12 12～18 16～18 |
1 2～3 2 3 3 |
单捻 平行捻 多工序点接触 平行捻 多工序点接触 |
|||||||||||||||||
|

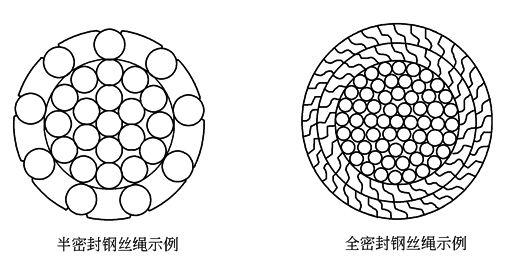

8)密封钢丝绳 半密封钢丝绳———外层由半密封钢丝(H形)和圆钢丝相间捻制而成的单捻钢丝绳 全密封钢丝绳———外层由全密封钢丝(Z形)捻制而成的单捻钢丝绳
表8 密封钢丝绳 |
|||||||||||||||||||||
|
类 别 |
钢 丝 层 数 |
||||||||||||||||||||
|
单层半密封钢丝 双层半密封钢丝 多层半密封钢丝 单层全密封钢丝 双层全密封钢丝 三层全密封钢丝 多层全密封钢丝 |
2或2层以上 4或4层以上 6或6层以上 2或2层以上 4或4层以上 4或4层以上 8或8层以上 |
||||||||||||||||||||
