钢丝绳标记代号及方法(GB/T 8707—1988)

钢丝绳特性代号

标    记    方    法

(1)钢丝表面状态代号：

光面钢丝　　　　 NAT

A级镀锌钢丝　　 ZAA

AB级镀锌钢丝　　ZAB

B级镀锌钢丝　　 ZBB

单捻钢丝绳及密封钢丝绳

由钢丝绳的外部向中心逐层标出钢丝根数，包括中心钢丝在内，用“+”号隔开

单股钢丝绳

全称：12+6+1

简称：1×19

对于非圆形截面的钢丝则用第一栏所示的相应代号加到钢丝数的后面

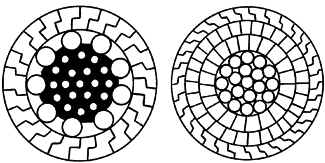

密封钢丝绳

全称：23Z+9H+12+6+1

32Z+28T+20T+

12+6+1

(2)结构代号

1)绳(股)芯

纤维芯(天然或合成)FC

天然纤维芯　　　 NF

合成纤维芯　　　 SF

金属丝绳芯　　　 IWR

金属丝股芯　　　 IWS

2)钢丝的横截面代号

圆形钢丝　　　 无代号

三角形钢丝　　　V

矩形或扁形钢丝　R

梯形钢丝　　　　T

椭圆形钢丝　　　Q

半密封钢丝(或钢轨形钢丝)与圆形钢丝搭配　 H

Z形钢丝　　　　Z

3)股的横截面代号

圆形股　　　　 无代号

三角形股　　　　V

扁形股　　　　　R

椭圆形股　　　　Q

4)钢丝绳的横截面及其他的代号

圆形钢丝绳　　 无代号

编织钢丝绳　　　Y

扁形钢丝绳　　　P

西鲁式钢丝绳　　S

瓦林吞式钢丝绳　W

面接触钢丝绳　　T

填充式钢丝绳　　Fi

填充钢丝　　　　F

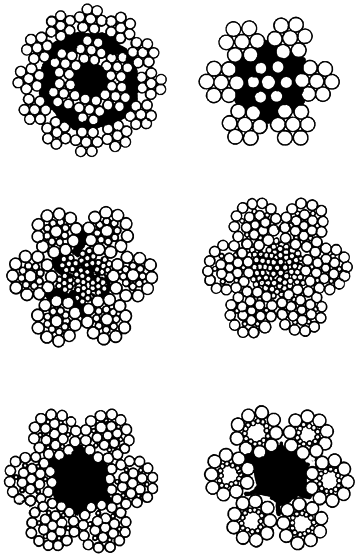

双捻钢丝绳

由钢丝绳外部向中心逐层标明总股数，其后在括弧内标明股的结构；每股也由外向中心标明该股的逐层钢丝根数。股的每层丝数(包括中心丝或纤维芯)间，绳的每层股数间，均用“+”号隔开

纤维芯钢绳的股与纤维芯间也用“+”号隔开

金属股(或绳)芯钢绳，在IWS(或IWR)之前用“+”号隔开，其后在括弧内标明股(或绳芯)的(或股绳)结构

填充式钢丝绳，其填充丝用字母“F”注明，并用“+”号与相应层次隔开

瓦林吞式钢丝绳，同一层中的不同直径的钢丝用“/”号隔开

异形股钢丝绳，用第一栏所示相应代号加到股数后面

(一个)天然纤维芯的多股绳(两层圆股)

全称：12(6+1)+6(6+1)+NF

简称：18×7+NF

金属股芯钢绳

全称：6(6+1)+IWS(6+1)

简称：6×7+IWS

金属绳芯西鲁钢绳

全称：6(10+10+1)+

IWR[6(6+1)+

IWS(6+1)]

简称：6×21S+IWR

金属绳芯填充钢丝绳

全称：6(12+6F+6+1)

+IWR[6(6+1)

+IWS(6+1)]

简称：6×19Fi+IWR

天然纤维芯瓦林吞钢丝绳

全称：6(6/6+6+1)+NF

简称：6×19W+NF

天然纤维芯三角股钢丝绳

全称：6V(9+12+1V)+NF

简称：6V×22+NF

三捻钢丝绳

由钢绳外部向中心进行标记，标明子绳的总数，其后在括弧内标明子绳的结构(见上格)

三捻钢丝绳(缆绳)

全称：6[6(6+1)+NF]+NF

简称：6×6×7+7NF

编织钢丝绳

与双捻钢丝绳相同，仅在股的总数前加符号“Y”表示

编织钢丝绳

全称：Y8(12+6F+6+1)

简称：Y8×19Fi

扁钢丝绳

与三捻钢丝绳相同，仅在子绳总数前加符号“P”表示

扁钢丝绳

全称：P8[4(6+1)+NF]

简称：P8×(4+7+NF)

(3)捻  向

捻制方向用两个字母表示：第一个字母表示钢丝绳的捻向，第二个字母表示股的捻向

右向捻　　　　　Z

左向捻　　　　　S

右同向捻　　　　ZZ

左同向捻　　　　SS

右交互捻　　　　ZS

左交互捻　　　　SZ

(4)抗拉强度等

钢丝公称抗拉强度 R₀

最小破断拉力　　F₀

单位长度重量　　M

面接触钢丝绳

与相应结构的双捻钢丝绳标记方法相同，仅在股的总数后面加上代号T

天然纤维芯面接触钢丝绳

全称：6T(6+1)+NF

简称：6T×7

简称标记方法

一般钢

绳

钢丝绳的简称标记是将其全称标记中股的总数与每股的钢丝总数用“×”号隔开，其后再用“+”号与芯的代号隔开

线接触钢丝绳，对于非混合式或复合结构钢丝绳可利用钢丝绳特性代号(2)所示相应代号为简称，若由它们组成的混合式以及复合结构钢丝绳，则在每股的总丝数后面标注其结构的简称代号

天然纤维芯钢丝绳

全称：6(6+1)+NF

简称：6×7+NF

线接触钢丝绳

西鲁钢丝绳，简称：S

瓦林吞钢丝绳，简称：W

填充钢丝绳，简称：Fi

金属绳芯瓦林吞西鲁绳

全称：6(16+8/8+8+1)

+IWR[6(6+1)

+IWS(6+1)]

简称：6×41WS+IWR
