使用注意事项

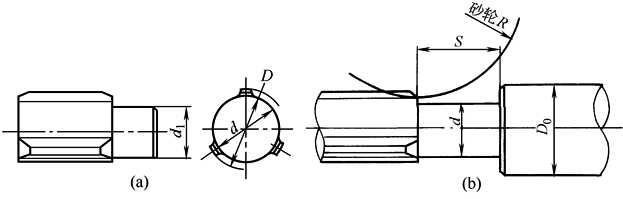

花键轴对轴端结构的要求：当轴端需要加工轴颈时，应使d₁＜d，见表1、表2及图

表1　　　　　　　　　　　　　　　　　凹槽式花键轴截形　　　　　　　　　　　　　　　　　　mm

公称直径

d

D

30

27.8

30

60

55

60

100

93.4

100

当花键轴需要大直径轴颈D₀时，磨削滚道必须留出足够的退刀长度S，其长度与花键截面小径d有关，见表1及表2，如图所示

R＝40～150mm，通常小尺寸为低精度

表2　　　　　　　　　　　　　　　　　　　凸缘式花键轴截形　　　　　　　　　　　　　　　　　　mm

公称轴径d₀

15

20

25

30

32

40

50

60

d

11.6

15.3

19

22.5

24

30.5

38.5

46

D

14.4

19.7

24

29.2

31

38.5

48.5

57.5
