无内圈滚针轴承(GB/T5801-2020)_滚针轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

无内圈滚针有保持架轴承(摘自GB/T 5801—2020)

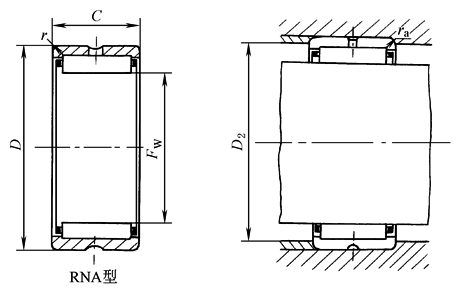

$说明: 说明: D:\yky\NEW07\new07363.files\new07363112.png$								符号含义及应用 RNA—无内圈的实体滚针轴承径向尺寸小，承受的径向载荷大，对轴颈的加工精度与热处理要求高，不能承受轴向载荷，不能限制轴向位移，一般用压配合装入座孔。
基本尺寸/mm				基本额定载荷/kN		极限转速/r·min^-1		质量/g	轴承代号	安装尺寸/mm
F_W	D	C	r min	C_r	C_0r	脂	油	W ≈	RNA型	Ｄ₂ max	r_a max
7	13	10	0.15	—	—	—	—	—	RNA 49/5	—	—

8	15	10	0.15	—	—	—	—	—	RNA 49/6	—	—

9	17	10	0.15	—	—	—	—	—	RNA 49/7	—	—

10	19	11	0.2	—	—	—	—	—	RNA 49/8	—	—

12	20	11	0.3	—	—	—	—	—	RNA 49/9	—	—

14	22	13	0.3	8.60	9.20	15000	22000	16.8	RNA 4900	20	0.3
	22	22	0.3	—	—	—	—	—	RNA 6900	—	—

16	24	13	0.3	9.60	10.8	13000	19000	18.8	RNA 4901	22	0.3
	24	22	0.3	16.2	21.5	13000	19000	32.1	RNA 6901	22	0.3

20	28	13	0.3	10.2	10.8	10000	16000	22.2	RNA 4902	26	0.3
	28	23	0.3	17.5	25.2	10000	16000	63.7	RNA 6902	26	0.3

22	30	13	0.3	11.2	14.5	9500	15000	24.1	RNA 4903	28	0.3
	30	23	0.3	19.0	28.8	9500	15000	43.1	RNA 6903	28	0.3

25	37	17	0.3	21.2	25.2	9000	14000	56.7	RNA 4904	35	0.3
	37	30	0.3	35.2	48.5	9000	14000	101	RNA 6904	35	0.3

28	39	17	0.3	23.2	29.2	9000	13000	54.4	RNA 49/22	37	0.3
	39	30	0.3	38.5	56.2	9000	13000	96.5	RNA 69/22	37	0.3

30	42	17	0.3	24.0	31.2	8000	12000	66.2	RNA 4905	40	0.3
	42	30	0.3	40.0	60.2	8000	12000	117	RNA 6905	40	0.3

32	45	17	0.3	24.8	33.2	7500	11000	79	RNA 49/28	43	0.3
	45	30	0.3	41.5	64.2	7500	11000	140	RNA 69/28	43	0.3

35	47	17	0.3	25.5	35.5	7000	10000	74.7	RNA 4906	45	0.3
	47	30	0.3	42.8	68.5	7000	10000	133	RNA 6906	45	0.3

40	52	20	0.6	31.5	48.5	6300	9000	98.7	RNA 49/32	48	0.6
	52	36	0.6	48.0	83.2	6300	9000	—	RNA 69/32	48	0.6

42	55	20	0.6	32.5	51.0	6000	8500	1163	RNA 4907	51	0.6
	55	36	0.6	49.5	87.2	6000	8500	—	RNA 6907	51	0.6

48	62	22	0.6	43.5	66.2	5000	7000	146	RNA 4908	58	0.6
	62	40	0.6	62.8	108	5000	7000	—	RNA 6908	58	0.6

52	68	22	0.6	46.0	73.0	4800	6700	194	RNA 4909	64	0.6
	68	40	0.6	67.2	118	4800	6700	—	RNA 6909	64	0.6

58	72	22	0.6	48.2	80.0	4500	6300	172	RNA 4910	68	0.6
	72	40	0.6	70.2	128	4500	6300	—	RNA 6910	68	0.6

63	80	25	1	58.5	99.0	4000	5600	274	RNA 4911	75	1
	80	45	1	87.8	168	4000	5600	—	RNA 6911	75	1

68	85	25	1	61.2	108	3800	5300	294	RNA 4912	80	1
	85	45	1	90.8	182	3800	5300		RNA 6912	80	1

72	90	25	1	62.2	112	3600	5000	335	RNA 4913	85	1
	90	45	1	93.2	188	3600	5000	—	RNA 6913	85	1

80	100	30	1	84.0	152	3200	4500	491	RNA 4914	95	1
	100	54	1	130	260	3200	4500	—	RNA 6914	95	1

85	105	30	1	85.5	158	3000	4300	515	RNA 4915	100	1
	105	54	1	130	270	3000	4300	—	RNA 6915	100	1

90	110	30	1	89.0	170	2800	4000	544	RNA 4916	105	1
	110	54	1	135	292	2800	4000	—	RNA 6916	105	1

100	120	35	1.1	12	235	2400	3600	687	RNA 4917	113.5	1
	120	63	1.1	155	365	2400	3600	—	RNA 6917	113.5	1

105	125	35	1.1	115	250	2200	3400	721	RNA 4918	118.5	1
	125	63	1.1	165	388	2200	3400	—	RNA 6918	118.5	1

110	130	35	1.1	120	265	2000	3200	754	RNA 4919	123.5	1
	130	63	1.1	172	412	2000	3200	—	RNA 6919	123.5	1

115	140	40	1.1	130	270	2000	3200	1180	RNA 4920	133.5	1
	140	71	1.1	202	480	2000	3200	—	RNA 6920	133.5	1

120	140	30	1	93.0	210	2000	3200	718	RNA 4822	135	1
125	150	40	1.1	138	295	1900	3000	1275	RNA 4922	143.5	1
130	150	30	1	96.2	225	1900	3000	771	RNA 4824	145	1
135	165	45	1.1	180	382	1800	2800	1870	RNA 4924	158.5	1
145	165	35	1.1	118	302	1700	2600	990	RNA 4826	158.5	1
150	180	50	1.5	202	460	1600	2400	2280	RNA 4926	172	1.5
155	175	35	1.1	122	320	1600	2400	1050	RNA 4828	168.5	1
160	190	50	1.5	210	488	1500	2200	2410	RNA 4928	182	1.5
165	190	40	1.1	152	395	1500	2200	1670	RNA 4830	183.5	1
175	200	40	1.1	158	418	1500	2200	1760	RNA 4832	193.5	1
185	215	45	1.1	192	520	1300	2000	2640	RNA 4834	208.5	1
195	225	45	1.1	198	552	1200	1900	2770	RNA 4836	218.5	1
210	240	50	1.5	230	688	1200	1800	3290	RNA 4838	232	1.5
220	250	50	1.5	235	725	1100	1700	3440	RNA 4840	242	1.5
240	270	50	1.5	245	785	950	1500	3730	RNA 4844	262	1.5
265	300	60	2	352	1050	900	1400	552	RNA 4848	291	2
285	320	60	2	368	1130	800	1200	5910	RNA 4852	311	2
305	350	69	2	445	1310	750	1100	9700	RNA 4856	341	2
330	380	80	2.1	608	1700	750	1100	13100	RNA 4860	369	2.1
350	400	80	2.1	630	1820	700	1000	13900	RNA 4864	389	2.1
370	420	80	2.1	642	1900	670	950	14600	RNA 4868	409	2.1
390 170 180 190 205 215 225 245 265 290 310 340 360 380 400 430 450 470 490	440 210 220 230 250 260 280 300 320 360 380 420 440 460 480 520 540 560 600	80 60 60 60 69 69 80 80 80 100 100 118 118 118 118 140 140 140 160	2.1 2 2 2 2 2 2.1 2.1 2.1 2.1 2.1 3 3 3 3 4 4 4 4	662	2010	630	900	15300	RNA 4872 RNA 4930 RNA 4932 RNA 4934 RNA 4936 RNA 4938 RNA 4940 RNA 4944 RNA 4948 RNA 4952 RNA 4956 RNA 4960 RNA 4964 RNA 4968 RNA 4972 RNA 4976 RNA 4980 RNA 4984 RNA 4988	429	2.1
















注：滚针轴承可带或不带保持架，可具有一列或两列滚针，外圈上可有或无润滑槽和润滑孔。
