关节轴承的配合(GB/T 304.3—2002) |
|
根据轴承内圈(或轴圈)与轴配合的特性,轴颈直径的极限偏差在基孔制配合中选择,如图1所示。过盈配合:p6、n6、m6、k6;过渡配合:h6、h7、g6。

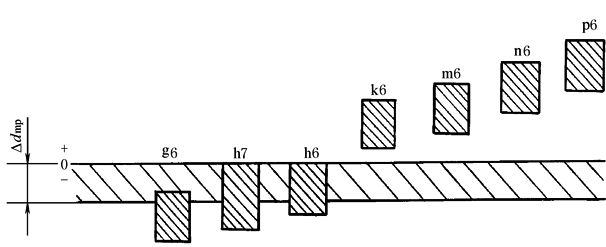

图1 轴承与轴的配合 根据轴承外圈(或座圈)与外壳孔配合的特性,外壳孔直径的极限偏差在基轴制配合中选择,如图2所示。过渡配合:N7、M7、K7、J7;间隙配合:H6、H7、H11。 轴承与轴和外壳孔的配合按表轴和外壳孔的公差带选取。

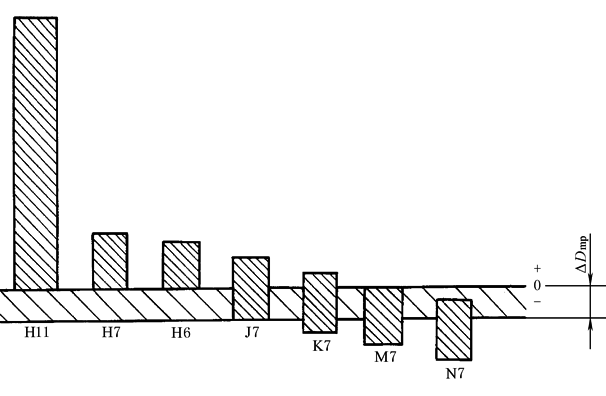

图2 轴承与外壳孔的配合 |
|
