关节轴承代号构成及排列 |
|||||||||||
|
基本代号 |
补充代号 |
游隙组别代号 |
|||||||||
|
类型代号 |
尺寸系列代号 |
内径 代号 |
结构型式、材料代号 |
改变 特征 |
代号 |
含义 |
代号 |
含义 |
|||
|
代号 |
含义 |
代号 |
含义 |
代号 |
含义 |
||||||
|
GE GAC GX SI
SA
SIB
SAB
SIL
SAL
SILB
SALB
SQ
SQZ
SQD
SQL
SQLD
SK
SF
SIR |
向心关节轴承 角接触关节轴承 推力关节轴承 内螺纹组装型杆端关节轴承 外螺纹组装型杆端关节轴承 内螺纹整体型杆端关节轴承 外螺纹整体型杆端关节轴承 左旋内螺纹组装型杆端关节轴承 左旋外螺纹组装型杆端关节轴承 左旋内螺纹整体型杆端关节轴承 左旋外螺纹整体型杆端关节轴承 弯杆型球头杆端关节轴承 直杆型球头杆端关节轴承 单杆型球头杆端关节轴承 左旋弯杆型球头杆端关节轴承 左旋单杆型球头杆端关节轴承 带圆柱焊接型杆端关节轴承(圆柱型) 带平底座焊接型杆端关节轴承(方型) 带锁口型杆端关节轴承 |
C
E
G W(EW) JK
H
F K M(EM)
EH
GH
Z
P |
大型和特大型向心关节轴承特轻系列 正常系列(代号中省略) G系列 宽内圈,内孔直径正公差 杆端关节轴承JK系列 向心关节轴承H系列 F系列 K系列 M系列(宽内圈) 杆端关节轴承E系列(加强型) 杆端关节轴承G系列(加强型) 英制尺寸关节轴承正常系列 P系列 |
公制尺寸关节轴承用内径的毫米数表示，英制尺寸则取内径毫米数的整数部分表示；但不标单位 |
A
B C
DE1
DEM1
DS E F
F1
F2
H I L
N S
T X
-2RS -2Z -RS -Z |
外圈为中碳钢，有固定滑动表面材料的固定器 关节轴承内孔衬布 一套圈或一套圈滑动表面为烧结青铜复合材料 挤压外圈(外圈为轴承钢，在内圈装配后挤压成形) 同DE1，但外圈有端沟 外圈有装配槽 单缝外圈 一套圈滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料或塑料圆片 一套圈滑动表面为聚醚亚胺工程塑料 外圈为玻璃纤维增强塑料，其滑动表面同“F” 双半外圈 内圈为中碳钢，有固定滑动表面材料的固定器 套圈或杆端为特殊自润滑合金 外圈有止动槽 套圈或杆端有润滑槽和润滑孔 外圈滑动表面为聚四氟乙烯织物 双缝外圈(部分外圈) 两面带密封圈 两面带防尘盖 一面带密封圈 一面带防尘盖 |
材料 改变 |
X
S
V
Q
P
L |
套圈由不锈钢制造 套圈由渗碳钢制造 套圈或滑动表面由不常采用的材料制造 套圈或滑动表面由青铜或青铜圆片制造 套圈由铍青铜制造 套圈由铝合金制造 |
—
C2
C3
C9 |
N组(关节轴承代号中省略不表示)
游隙符合标准规定的2组
游隙符合标准规定的3组
关节轴承游隙不同于现行标准 |
|
特殊 技术 要求 |
T
R
M
G
B
D
J H |
零件的回火温度有特殊要求 轴承内填充特殊润滑脂 轴承的摩擦力矩及旋转灵活性有特殊要求 套圈滑动表面涂敷固体润滑剂干膜 杆端关节轴承螺纹有特殊要求 滑动表面以外的表面需电镀(镀铬——D、镀锌——D1、镀镉——D2等) 套圈滑动表面有交叉润滑槽 套圈滑动表面有环形润滑槽 |
|||||||||
|
结构 改变 |
K |
零件的形状或尺寸改变 |
|||||||||
|
其他 |
/Y |
轴承有上述各种改变特征以外的其他特征，或具有多项改变特征而无法用上述补充代号完全表示时 |
|||||||||
|

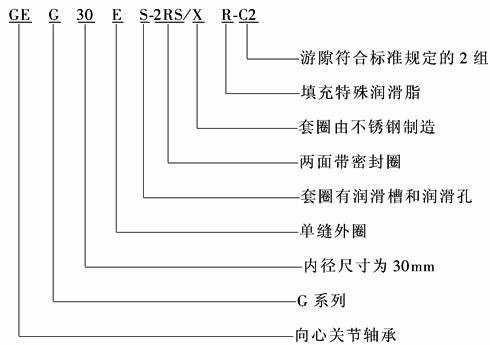

注：1．补充代号用字母和数字表示，并用斜线“/”相隔。最多允许采用三个字母，依次表示轴承零件材料改变、特殊技术要求及结构改变。 2．游隙组别代号标注在关节轴承代号的最右边，并以短线“-”相隔，按“N组”径向游隙制造时，在关节轴承代号中不标注游隙组别代号。 代号标志示例
|
|||||||||||
