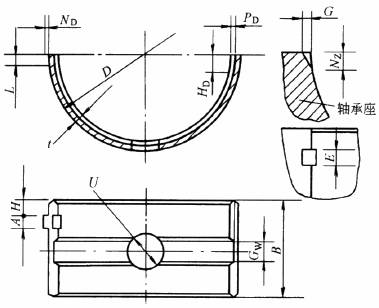

薄壁不翻边轴瓦外径与壁厚 (GB/T 7308.2—2021)               /mm

外  径 D2

壁  厚 er

外  径 D

壁  厚 t

20，21，22，24，25，26，28，30

1.25，1.50，1.75

170，180，190，200

3.5，4.0，4.5，5.0

32，34，36，38

1.50，1.75，2.0

210，220，240，250，260

4.0，4.5，5.0，6.0

40，42，45，48，50，53，56，60，63

1.75，2.0，2.5

280，300，320，340

5.0，6.0，8.0

67，71，75，80，85

2.0，2.5，3.0

360，380，340

6.0，8.0，10.0

90，95，100，105，110，120

2.5，3.0，3.5

420，450，480，500

8.0，10.0，12.0

125，130，140，150，160

3.0，3.5，4.0

注：1.对于铸铁和钢质轴承座，座孔直径 D 公差按 GB/T 1801规定的H6；对高膨胀系数材料的轴承座，其座孔直径公差可以不按H6，但应按 IT6 级公差。

2.轴瓦内圆表面粗糙度R_a 最大值为0.8μm。对于轴瓦外径大于200mm的轴瓦，内圆表面粗糙度R_a 最大值为1.6μm。

3.轴瓦外圆表面粗糙度：外径D≤250mm时，R_a＝1.25μm；D＞250～500mm时，R_a＝1.6μm。

4.油槽宽度G_W根据使用要求按下列数值选取：2.0mm、2.5mm、3.0mm、3.5mm、4.0mm、5.0mm、6.0mm、8.0mm、9.0mm、10mm，其极限偏差为±0.25mm。

5.槽底壁厚G_E＝(1/2～1/3)t，但应取G_E≥0.7mm(对应G_W为2.0～6.0的G_E)和G_E≥1.2mm(对应G_W为8.0～10的G_E)。

6.油孔直径 U 应根据使用要求确定，但不应等于油槽宽度。
