铜合金轴套(GB/T 18324—2001)

材料

铸造铜合金应符合JB/T 7921—1995(铸造铜合金)的要求。

锻造铜合金应符合JB/T 7922—1995(锻造铜合金)的要求。

(以上两标准分别为原标准G 10448和G 10449)

标记示例：

C型轴套内径d₁＝20mm，外径d₂＝24mm，宽度b₁＝20mm，协商而定的外圆倒角C₂为15°(Y)，材料为符合GB/T18324的CuSn8P，标记为：轴套GB/T18324—C20×24×20Y—CuSn8P

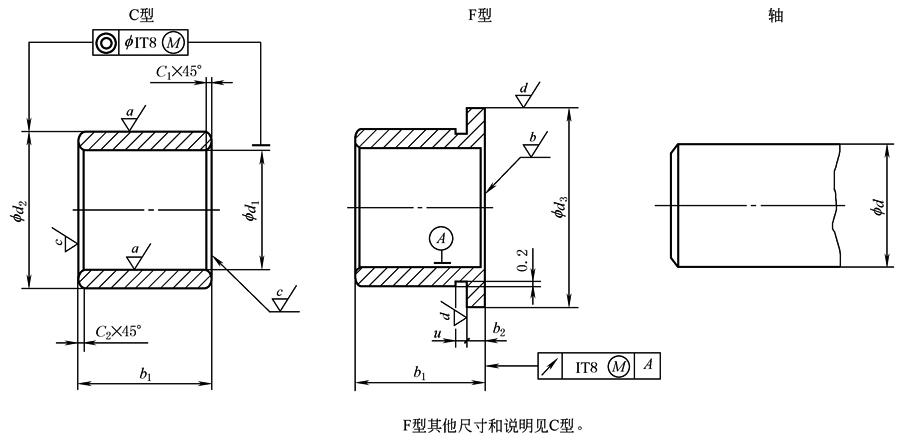

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　C型铜合金轴套
内径 d₁	外径d₂			宽度b₁			倒角		内径 d₁	外径d₂			宽度b₁			倒角
内径 d₁	外径d₂			宽度b₁			45° C₁，C₂ max	15° C₂ max	内径 d₁	外径d₂			宽度b₁			45° C₁，C₂ max	15° C₂ max
6	8	10	12	6	10	—	0.3	1	48	53	56	58	40	50	60	0.8	3
8	10	12	14	6	10	—	0.3	1	50	55	58	60	40	50	60	0.8	3
10	12	14	16	6	10	—	0.3	1	55	60	63	65	40	50	70	0.8	3
12	14	16	18	10	15	20	0.5	2	60	65	70	75	40	60	80	0.8	3
14	16	18	20	10	15	20	0.5	2	65	70	75	80	50	60	80	1	4
15	17	19	21	10	15	20	0.5	2	70	75	80	85	50	70	90	1	4
16	18	20	22	12	15	20	0.5	2	75	80	85	90	50	70	90	1	4
18	20	22	24	12	20	30	0.5	2	80	85	90	95	60	80	100	1	4
20	23	24	26	15	20	30	0.5	2	85	90	95	100	60	80	100	1	4
22	25	26	28	15	20	30	0.5	2	90	100	105	110	60	80	120	1	4
(24)	27	28	30	15	20	30	0.5	2	95	105	110	115	60	100	120	1	4
25	28	30	32	20	30	40	0.5	2	100	110	115	120	80	100	120	1	4
(27)	30	32	34	20	30	40	0.5	2	105	115	120	125	80	100	120	1	4
28	32	34	36	20	30	40	0.5	2	110	120	125	130	80	100	120	1	4
30	34	36	38	20	30	40	0.5	2	120	130	135	140	100	120	150	1	4
32	36	38	40	20	30	40	0.8	3	130	140	145	150	100	120	150	2	5
(33)	37	40	42	20	30	40	0.8	3	140	150	155	160	100	150	180	2	5
35	39	41	45	30	40	50	0.8	3	150	160	165	170	120	150	180	2	5
(36)	40	42	46	30	40	50	0.8	3	160	170	180	185	120	150	180	2	5
38	42	45	48	30	40	50	0.8	3	170	180	190	195	120	180	200	2	5
40	44	48	50	30	40	60	0.8	3	180	190	200	210	150	180	250	2	5
42	46	50	52	30	40	60	0.8	3	190	200	210	220	150	180	250	2	5
45	50	53	55	30	40	60	0.8	3	200	210	220	230	180	200	250	2	5
注：1．括号内的值仅作特殊用途，应尽可能避免使用。�� 2．外圆倒角C₂为45°的，不要求进行专门详细的标记。外圆倒角C₂为15°的，规定在标记中另加Y。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　F型铜合金轴套
内径 d₁	外径 d₂	翻边外径 d₃	翻边宽度 b₂	外径 d₂	翻边外径 d₃	翻边宽度 b₂	宽度b₁			倒角		退刀槽宽度 u
内径 d₁	外径 d₂	翻边外径 d₃	翻边宽度 b₂	外径 d₂	翻边外径 d₃	翻边宽度 b₂				45° C₁，C₂ max	15° C₂ max
第一系列				第二系列						45° C₁，C₂ max	15° C₂ max
6	8	10	1	12	14	3	—	10	—	0.3	1	1
8	10	12	1	14	18	3	—	10	—	0.3	1	1
10	12	14	1	16	20	3	—	10	—	0.3	1	1
12	14	16	1	18	22	3	10	15	20	0.5	2	1
14	16	18	1	20	25	3	10	15	20	0.5	2	1
15	17	19	1	21	27	3	10	15	20	0.5	2	1
16	18	20	1	22	28	3	12	15	20	0.5	2	1.5
18	20	22	1	24	30	3	12	20	30	0.5	2	1.5
20	23	26	1.5	26	32	3	15	20	30	0.5	2	1.5
22	25	28	1.5	28	34	3	15	20	30	0.5	2	1.5
(24)	27	30	1.5	30	36	3	15	20	30	0.5	2	1.5
25	28	31	1.5	32	38	4	20	30	40	0.5	2	1.5
(27)	30	33	1.5	34	40	4	20	30	40	0.5	2	1.5
28	32	36	2	36	42	4	20	30	40	0.5	2	1.5
30	34	38	2	38	44	4	20	30	40	0.5	2	2
32	36	40	2	40	46	4	20	30	40	0.8	3	2
(33)	37	41	2	42	48	5	20	30	40	0.8	3	2
35	39	43	2	45	50	5	30	40	50	0.8	3	2
(36)	40	44	2	46	52	5	30	40	50	0.8	3	2
38	42	46	2	48	54	5	30	40	50	0.8	3	2
40	44	48	2	50	58	5	30	40	60	0.8	3	2
42	46	50	2	52	60	5	30	40	60	0.8	3	2
45	50	55	2.5	55	63	5	30	40	60	0.8	3	2
48	53	58	2.5	58	66	5	40	50	60	0.8	3	2
50	55	60	2.5	60	68	5	40	50	60	0.8	3	2
55	60	65	2.5	65	73	5	40	50	70	0.8	3	2
60	65	70	2.5	75	83	7.5	40	60	80	0.8	3	2
65	70	75	2.5	80	88	7.5	50	60	80	1	4	2
70	75	80	2.5	85	95	7.5	50	70	90	1	4	2
75	80	85	2.5	90	100	7.5	50	70	90	1	4	3
80	85	90	2.5	95	105	7.5	60	80	100	1	4	3
85	90	95	2.5	100	110	7.5	60	80	100	1	4	3
90	100	110	5	110	120	10	60	80	120	1	4	3
95	105	115	5	115	125	10	60	100	120	1	4	3
100	110	120	5	120	130	10	80	100	120	1	4	3
105	115	125	5	125	135	10	80	100	120	1	4	3
110	120	130	5	130	140	10	80	100	120	1	4	3
120	130	140	5	140	150	10	100	120	150	1	4	3
130	140	150	5	150	160	10	100	120	150	2	5	4
140	150	160	5	160	170	10	100	150	180	2	5	4
150	160	170	5	170	180	10	120	150	180	2	5	4
160	170	180	5	185	200	12.5	120	150	180	2	5	4
170	180	190	5	195	210	12.5	120	180	200	2	5	4
180	190	200	5	210	220	15	150	180	250	2	5	4
190	200	210	5	220	230	15	150	180	250	2	5	4
200	210	220	5	230	240	15	180	200	250	2	5	4
注：1．括号内的值仅作特殊用途，应尽可能避免使用。�� 2．F型图见表1的表头图。�� 3．F型翻边轴套是否带退刀槽(尺寸u)应根据供需双方协议而定。
