常用软管的结构型式与规格尺寸

类　 型

结构简图

软管主要尺寸　 /mm

特　 点

钢丝软

轴直径d

软管

内径d₀

软管

外径D

最小弯

曲半径R_min

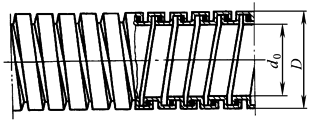

金属软管

13

16

19

20±0.5

25±0.5

32±0.5

25±0.5

32±0.5

38±0.5

270

300

375

由镀锌的低碳钢带卷成，钢带镶口内填以石棉或棉纱绳。结构较简单、重量、轻、外径小，但强度和耐磨性较差

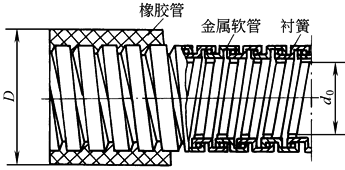

橡胶金属软管

13

19±0.5

21±0.5

300

325

在金属软管内衬以衬簧，外面包上橡胶保护层。耐磨性及密封性均较上金属软管好

衬簧橡胶软管

8

10

13

16

225

320

360

400

在橡胶管内衬以衬簧，比橡胶金属软管结构简单。混凝土振动器多用此种软管

衬簧编织软管

13

360

衬簧由弹簧钢带卷成，外面依次包上耐油胶布层，棉纱、钢丝编织层和耐磨橡胶。强度、挠度、耐磨性、密封性均较好

小金属

软管

3.3

5

5.5±0.1

8±0.2

8±0.1

10.5±0.2

150

175

由两层成型钢带卷成，挠性较好，密封性较差。用于控制型软轴

注：表中所列软管规格为广东省建软轴钢窗厂、上海公利建筑机械厂、沈阳市金属软轴软管厂，上海金属软管厂的部分产品。由于目前尚未制订软管的统一标准，各家生产的规格尺寸不尽相同，设计选用时应以各厂的产品样本为准。
