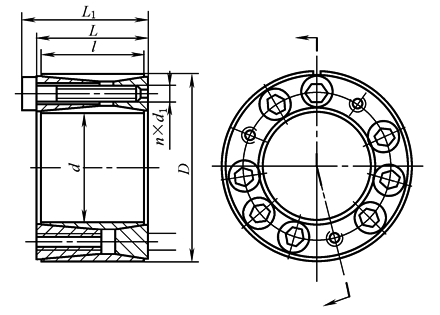

Z4型胀紧连接套的型式与基本尺寸(JB/T 7934—1999)

Z₄型胀紧连接套的型式与基本尺寸(JB/T 7934—1999)
									由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成。用内六角螺钉压紧。其他特点与Z₂型同，但接合面长，对中精度高。用于旋转精度要求较高和传递较大载荷的场合
基本尺寸							额定载荷			胀套与轴结合面上的压强 p_f/MPa	胀套与轮毂结合面上的压强 p'_f/MPa	螺钉的拧紧力矩 M_A /N·m	质量 /kg
d	D	l	L	L₁	d₁	n	轴向力 F_t/kN	转矩M_t /kN·m
/mm
70	120	56	62	74	M12	8	197	6.85		201	117	145	3.3
80	130					12	291	11.65		263	162		3.7
90	140						290	13		234	150		4
100	160	74	80	94	M14	15	389	19.7		213	133	230	7.2
110	170						483	22.6		242	157		7.7
120	180						482	28.9		222	148		8.3
125	185						480	30		212	143		8.5
130	190							31.2		205	140		8.8
140	200					18	574	40.2		227	159		9.3
150	210						572	42.9		212	152		10
160	230	88	94	110	M16		800	64		227	158	355	14.9
170	240						795	67.8		214	152		15.7
180	250					21	923	83		235	170		16.4
190	260						921	88		223	163		17.2
200	270					24	1050	105		242	179		18.8
210	290	110	116	134	M18	20	1118	117.3		197	143	485	23
220	300					21	1120	123		189	138		27.7
240	320					24	1280	153		198	148		29.8
250	330					27	1282	160.2		205	157		31
260	340						1430	186		205	157		32
280	370	130	136	156	M20	24	1650	230		192	145	690	46
300	390							245		179	138		49
注：Z₄型胀紧连接套螺钉的机械性能等级为12.9级。
