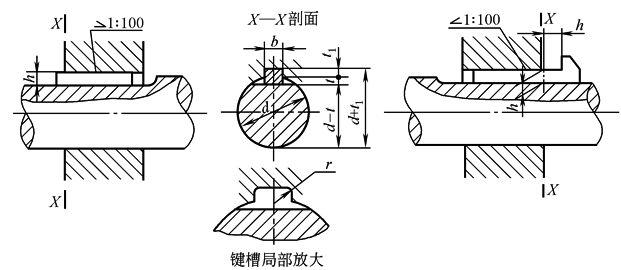

薄型楔键的剖面尺寸及公差(GB/T 16922—1997)　　　　　　　　　　　　　mm

轴基本

直径

d

键基本

尺寸

b×h

键槽(轮毂)

平台(轴)深度

t

宽度b

深度t₁

半径r

基本尺寸

极限偏差D10

基本尺寸

极限偏差

最小

最大

基本尺寸

极限偏差

22~30

8×5

8

+0.098

+0.040

1.7

+0.1

0

0.16

0.25

3

+0.1

0

＞30~38

10×6

10

2.2

0.25

0.40

3.5

＞38~44

12×6

12

+0.120

+0.050

2.2

+0.2

0

3.5

＞44~50

14×6

14

2.2

3.5

＞50~58

16×7

16

2.4

4

+0.2

0

＞58~65

18×7

18

2.4

4

＞65~75

20×8

20

+0.149

+0.065

2.4

0.40

0.60

5

＞75~85

22×9

22

2.9

5.5

＞85~95

25×9

25

2.9

5.5

＞95~110

28×10

28

3.4

6

＞110~130

32×11

32

+0.180

+0.080

3.4

7

＞130~150

36×12

36

3.9

0.70

1.00

7.5

＞150~170

40×14

40

4.4

9

＞170~200

45×16

45

5.4

10

＞200~230

50×18

50

6.4

11

注：1．(d+t₁)及t₁表示大端轮毂槽深度。

2．安装时，楔键的上工作面与轮毂槽的底面必须紧密贴合。

3．楔键的上工作面表面粗糙度参数R_a值推荐为3.2μm。

4．(d-t)和(d+t₁)两个组合尺寸的极限偏差按相应的t和t₁的极限偏差选取，但(d-t)的极限偏差值应取负号。
