销的类型、特点和应用 |
||||
|
类型 |
简图 |
标准 |
特点和应用 |
|
|
规格/mm |
||||
|
圆
柱
销 |

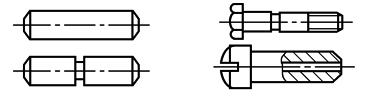

圆柱销
|
GB/T 119.1—2000 GB/T 119.2—2000 |
主要用于定位，也可用于连接。直径偏差有m6、h8、h11、u8四种，以满足不同的使用要求。常用的加工方法是配钻、铰，以保证要求的装配精度 |
|
|
d＝0.6~50 l＝1~200 |
||||
|
内螺纹圆柱销
|
GB/T 120.1—2000 GB/T 120.2—2000 |
主要用于定位，也可用于连接。内螺纹供拆卸用，有A、B两种规格，B型用于盲孔。直径偏差只有n6一种。销钉直径最小为6mm。常用的加工方法是配钻、铰，以保证要求的装配精度 |
||
|
d＝6~50 l＝16~200 |
||||
|
螺纹圆柱销
|
GB/T 878—2000 |
主要用于定位，也可用于连接。常用的加工方法是配钻、铰，以保证要求的装配精度。直径偏差较大，定位精度低。主要用于定位精度要求不高的场合 |
||
|
d＝4~18 l＝10~60 |
||||
|
带孔销
|
GB/T 880—2000 |
用于铰接处，两端用开口销锁定，拆卸方便 |
||
|
d＝3~25 l＝8~200 |
||||
|
弹性圆柱销 直槽 重型 弹性圆柱销 直槽 轻型
|
GB/T 879.1—2000 GB/T 879.2—2000 |
具有弹性，装入销孔后与孔壁压紧，不易松脱。销孔精度要求较低，可不铰制，互换性好，可多次装拆。刚性较差，不适于高精度定位，载荷大时几个套在一起使用，相邻内外两销的缺口应错开180°。用于有冲击、振动的场合，可代替部分圆柱销、圆锥销、开口销或销轴 |
||
|
d＝1~50 l＝4~200 |
||||
|
弹性圆柱销 卷制 重型 弹性圆柱销 卷制 标准型 弹性圆柱销 卷制 轻型
|
GB/T 879.3—2000 GB/T 879.4—2000 GB/T 879.5—2000 |
销钉由钢板卷制，加工方便，有弹性，装配后不易松脱。钻孔精度要求低，可多次装拆。刚性较差，不适用于高精度定位。可用于有冲击、振动的场合 |
||
|
d＝0.8~20 l＝4~200 |
||||
|
圆 锥 销 |
圆锥销
|
GB/T 117—2000 |
有1∶50的锥度，与有锥度的铰制孔相配。便于安装。主要用于定位，也可用于固定零件，传递动力。多用于经常装拆的场合。定位精度比圆柱销高，在受横向力时能自锁 |
|
|
d＝0.6~50 l＝2~200 |
||||
|
内螺纹圆锥销
|
GB/T 118—2000 |
螺纹孔用于拆卸。可用于盲孔。有1∶50的锥度，与有锥度的铰制孔相配。拆装方便，可多次拆装，定位精度比圆柱销高，能自锁。一般两端伸出被连接件，以便装卸 |
||
|
d＝6~50 l＝16~200 |
||||
|
螺尾锥销
|
GB/T 881—2000 |
螺纹用于拆卸。有1∶50的锥度，与有锥度的铰制孔相配。拆装方便，可多次拆装，定位精度比圆柱销高，能自锁。一般两端伸出被连接件，以便拆装 |
||
|
d＝5~50 l＝40~400 |
||||
|
开尾圆锥销
|
GB/T 877—2000 |
有1∶50的锥度，与有锥度的铰制孔相配。打入销孔后，末端可以稍张开，避免松脱，用于有冲击、振动的场合 |
||
|
d＝3~16 l＝30~200 |
||||
|
槽 销 |
槽销 带导杆及全长平行沟槽
|
GB/T 13829.1—2004 |
沿销体母线辗压或模锻三条(相隔120°)不同形状和深度的沟槽，打入销孔与孔壁压紧，不易松脱。能承受振动和变载荷。销孔不需铰光，可多次装拆 |
全长有平行槽，端部有导杆或倒角，销与孔壁间压力分布较均匀。适用于有严重振动、冲击的场合 |
|
d＝1.5~25 l＝8~100 |
||||
|
槽销 带倒角及全长平行沟槽
|
GB/T 13829.2—2004 |
|||
|
d＝1.5~25 l＝8~200 |
||||
|
槽销 中部槽长为1/3全长
|
GB/T 13829.3—2004 |
槽中部的短槽等于全长的1/3或1/2，常用作心轴，将带毂的零件固定在有槽处 |
||
|
d＝1.5~25 |
||||
|
槽销 中部槽长为1/2全长
|
GB/T 13829.4—2004 |
|||
|
d＝1.5~25 |
||||
|
槽销 全长锥销
|
GB/T 13829.5—2004 |
槽为楔形，作用与圆锥销相似，销与孔壁间压力分布不均匀。比圆锥销拆装方便而定位精度较低 |
||
|
d＝1.5~25 |
||||
|
槽销 半长锥销
|
GB/T 13829.6—2004 |
|||
|
d＝1.5~25 |
||||
|
槽销 半长倒锥销
|
GB/T 13829.7—2004 |
常用作轴杆使用 |
||
|
d＝1.5~25 |
||||
|
圆头槽销
|
GB/T 13829.8—2004 |
可代替铆钉或螺钉，用于固定标牌、管夹子等 |
||
|
d＝1.4~20 |
||||
|
沉头槽销
|
GB/T 13829.9—2004 |
|||
|
d＝1.4~20 |
||||
|
销 轴 |
销轴
|
GB/T 882—2000 |
销轴也称轴销，常用作铰接轴，用开口销锁紧，工作可靠 |
|
|
d＝3~60 l＝6~200 |
||||
|
开 口 销 |
开口销
|
GB/T 91—2000 |
用于锁定其他零件，如轴、槽形螺母等。是一种较可靠的方法，应用广泛 |
|
|
d＝0.6~20 l＝4~280 |
||||
|
开口销
|
JB/ZQ 4355—1997 |
用于尺寸较大时 |
||
|
d＝0.6~20 l＝4~280 |
||||
|
安 全 销 |
安全销
|
结构简单，形式多样。必要时在销上切出槽口。为防止断销时损坏孔壁，可在孔内加销套。用于传动装置和机器的过载保护，如安全联轴器等的过载剪断元件 |
||
