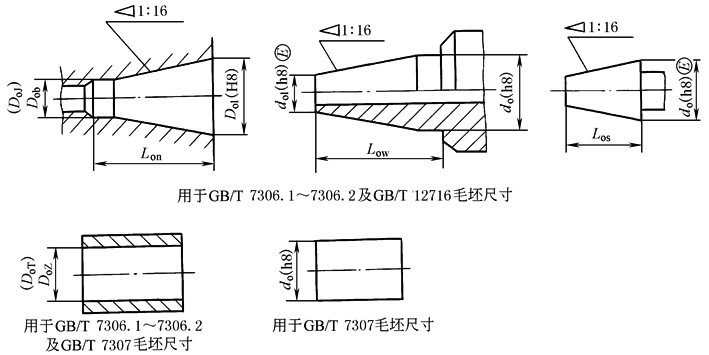

管螺纹切制内、外螺纹前的毛坯尺寸 (JB/ZQ 4168—1997)　　　　　　　　　　　　　mm

尺寸代号

(GB/T 7306.1

～7306.2)

圆柱内螺纹 R_p

圆锥内螺纹 R_c

圆锥外螺纹 R

钻(扩)孔

底径

D_0Z

车(镗)孔

底径

D_0T

柱孔坯

底径

D_0b

锥 孔 坯

底孔深

L_on

最大

圆锥大端(圆柱)直径

d₀

圆锥小

端直径

d_0l

端肩距

L_ow

最大

螺塞长

L_0s

底 径

D_0J

锥孔大径D_0l

1/16

6.60

6.55

6.40

6.20

6.56

15

7.8

7.45

12.5

9

1/8

8.60

8.55

8.40

8.20

8.57

15

9.8

9.45

12.5

9

1/4

11.50

11.45

11.20

11.00

11.45

22

13.5

13.00

18.5

11

3/8

15.00

14.95

14.75

14.50

14.95

22

16.8

16.25

19.0

12

1/2

18.75

18.65

18.25

18.00

18.63

30

21.1

20.40

25.0

15

3/4

24.25

24.15

23.75

23.50

24.12

31

26.5

25.80

26.5

17

1

30.50

30.35

29.75

29.50

30.29

38

33.4

32.55

31.8

19

1¹/₄

39.00

39.00

38.30

38.00

38.95

40

42.1

41.10

34.2

22

1¹/₂

45.00

44.90

44.20

44.00

44.85

40

48.0

47.00

34.2

23

2

56.70

55.80

55.50

56.66

45

59.8

58.60

38.5

26

2¹/₂

72.30

71.20

70.90

72.23

50

75.4

74.05

43.0

30

3

85.00

83.70

83.50

84.93

53

88.1

86.55

46.0

32

3¹/₂

97.45

96.10

95.80

97.37

55

100.6

98.90

47.8

35

4

110.15

108.60

108.30

110.10

59

113.3

111.40

52.0

38

5

135.50

133.80

133.50

135.50

63

138.8

136.60

56.5

42

6

160.90

159.20

158.80

160.90

63

164.2

162.00

56.5

42

尺寸代号

(GB/T 7307)

内 螺 纹

外 螺 纹

尺寸代号

(GB/T 7307)

内 螺 纹

外 螺 纹

钻(扩)孔底径

D_0Z

车(镗)孔底径

D_0T

坯 径

d₀

钻(扩)孔底径D_0Z

车(镗)孔底径

D_0T

坯 径

d₀

1/16

6.80

6.75

7.7

1³/₄

51.00

51.30

53.7

1/8

8.80

8.75

9.7

2

57.00

57.15

59.6

1/4

11.80

11.80

13.1

2¹/₄

63.25

65.7

3/8

15.25

15.30

16.6

2¹/₂

72.70

75.1

1/2

19.00

19.00

20.9

2³/₄

79.00

81.5

5/8

21.00

21.00

22.9

3

85.40

87.8

3/4

24.50

24.55

26.4

3¹/₂

97.85

100.3

7/8

28.25

28.30

30.2

4

110.50

113.0

1

30.75

30.80

33.2

4¹/₂

123.20

125.7

1¹/₈

35.50

35.45

37.8

5

135.90

138.4

1¹/₄

39.50

39.45

41.9

5¹/₂

148.60

151.1

1¹/₂

45.00

45.35

47.8

6

161.30

163.8

尺寸代号

(GB/T 12716)

圆 锥 内 螺 纹

圆 锥 外 螺 纹

柱孔坯底径D_0b

锥 孔 坯

底孔深

L_0n

最大

圆锥大端

(圆柱)直径

d₀

圆锥小端

直径

d_0l

端肩距

L_0w

最大

螺塞长

L_0s

底径

D_0J

锥孔大径

D_0l

1/16

6.20

6.00

6.39

15

8.00

7.62

13

9

1/8

8.60

8.40

8.74

15

10.30

9.95

13

9

1/4

11.10

10.80

11.36

23

13.80

13.25

19

12

3/8

14.50

14.25

14.80

23

17.20

16.65

20

12

1/2

18.00

17.60

18.32

30

21.40

20.70

25

15

3/4

23.25

23.00

23.67

30

26.70

26.00

26

15

1

29.25

28.75

29.69

37

33.40

32.50

32

19

1¹/₄

38.00

37.50

38.45

38

42.20

41.30

32

19

1¹/₂

44.00

43.50

44.52

38

48.30

47.30

33

20

2

56.00

55.50

56.56

39

60.40

59.40

34

20

2¹/₂

66.10

67.62

57

73.10

71.60

50

30

3

81.90

83.53

59

89.00

87.30

51

34

3¹/₂

94.50

96.24

60

101.70

100.00

52

34

4

107.10

108.90

61

114.40

112.50

54

37

5

133.90

135.90

64

141.40

139.40

56

38

6

160.50

162.70

67

168.40

166.20

59

42

8

210.90

213.40

72

219.20

216.70

64

46

10

264.40

267.20

77

273.10

270.30

70

51

12

314.80

318.00

82

324.00

320.80

75

58

注：1.本标准适用于切制管螺纹或圆锥管螺纹前的毛坯尺寸。

2.引用标准：GB/T 7306.1～7306.2《55°密封管螺纹》；GB/T 7307《非螺纹密封的管螺纹》；GB/T 12716《60°圆锥管螺纹》。

3.当内螺纹底径由车(镗)削制出时，其公差代号规定为H10。

4.本标准中各项尺寸均不包括螺纹倒角。
