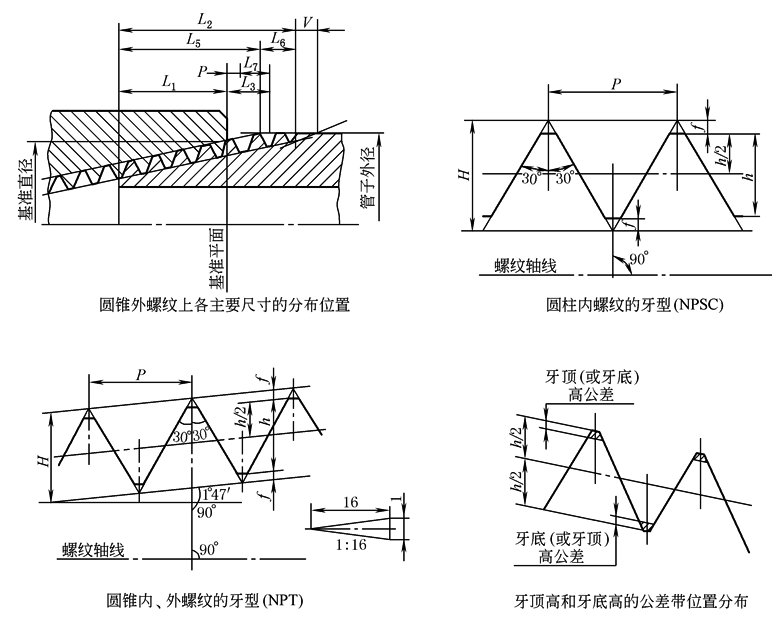

圆锥管螺纹的英寸尺寸 (GB/T 12716—2002) in |
|||||||||||||
|
|
|||||||||||||
|
f—削平高度； L1—基准距离； L5—完整螺纹长度； |
h—螺纹牙型高度； L2—有效螺纹长度； L6—不完整螺纹长度； |
V—螺尾长度； L3—装配余量； L7—旋紧余量； |
|||||||||||
|
P＝25.4/n；H＝0.866025P；h＝0.8P；f＝0.033P 标记示例 尺寸代号为3/4的右旋圆柱内螺纹，标记为：NPSC3/4 尺寸代号为6的右旋圆锥内螺纹或外螺纹，标记为：NPT6 尺寸代号为14O.D.的左旋圆锥内螺纹或外螺纹，标记为：NPT14O.D.-LH |
|||||||||||||
|
尺寸 代号 |
每25.4mm 内的牙数 n |
螺距 P |
牙高 h |
基准平面 内的中径 d2＝D2 |
基准距离 L1 |
装配余量 L3 |
外螺纹小 端面内的 基本小径 |
||||||
|
圈数 |
in |
圈数 |
in |
||||||||||
|
1/16 |
27 |
0.03704 |
0.02963 |
0.28118 |
4.32 |
0.160 |
3 |
0.1111 |
0.2416 |
||||
|
1/8 |
27 |
0.03704 |
0.02963 |
0.37360 |
4.36 |
0.1615 |
3 |
0.1111 |
0.3339 |
||||
|
1/4 |
18 |
0.05556 |
0.04444 |
0.49163 |
4.10 |
0.2278 |
3 |
0.1667 |
0.4329 |
||||
|
3/8 |
18 |
0.05556 |
0.04444 |
0.62701 |
4.32 |
0.240 |
3 |
0.1667 |
0.5676 |
||||
|
1/2 |
14 |
0.07143 |
0.05714 |
0.77843 |
4.48 |
0.320 |
3 |
0.2143 |
0.7013 |
||||
|
3/4 |
14 |
0.07143 |
0.05714 |
0.98887 |
4.75 |
0.339 |
3 |
0.2143 |
0.9105 |
||||
|
1 |
11.5 |
0.08696 |
0.06957 |
1.23863 |
4.60 |
0.400 |
3 |
0.2609 |
1.1441 |
||||
|
11/4 |
11.5 |
0.08696 |
0.06957 |
1.58338 |
4.83 |
0.420 |
3 |
0.2609 |
1.4876 |
||||
|
11/2 |
11.5 |
0.08696 |
0.06957 |
1.82234 |
4.83 |
0.420 |
3 |
0.2609 |
1.7265 |
||||
|
2 |
11.5 |
0.08696 |
0.06957 |
2.29627 |
5.01 |
0.436 |
3 |
0.2609 |
2.1995 |
||||
|
21/2 |
8 |
0.12500 |
0.10000 |
2.76216 |
5.46 |
0.682 |
2 |
0.2500 |
2.6195 |
||||
|
3 |
8 |
0.12500 |
0.10000 |
3.38850 |
6.13 |
0.766 |
2 |
0.2500 |
3.2406 |
||||
|
31/2 |
8 |
0.12500 |
0.10000 |
3.88881 |
6.57 |
0.821 |
2 |
0.2500 |
3.7375 |
||||
|
4 |
8 |
0.12500 |
0.10000 |
4.38712 |
6.75 |
0.844 |
2 |
0.2500 |
4.2344 |
||||
|
5 |
8 |
0.12500 |
0.10000 |
5.44929 |
7.50 |
0.937 |
2 |
0.2500 |
5.2907 |
||||
|
6 |
8 |
0.12500 |
0.10000 |
6.50597 |
7.66 |
0.958 |
2 |
0.2500 |
6.3461 |
||||
|
8 |
8 |
0.12500 |
0.10000 |
8.50003 |
8.50 |
1.063 |
2 |
0.2500 |
8.3336 |
||||
|
10 |
8 |
0.12500 |
0.10000 |
10.62094 |
9.68 |
1.210 |
2 |
0.2500 |
10.4453 |
||||
|
12 |
8 |
0.12500 |
0.10000 |
12.61781 |
10.88 |
1.360 |
2 |
0.2500 |
12.4328 |
||||
|
14 O.D. |
8 |
0.12500 |
0.10000 |
13.87262 |
12.50 |
1.562 |
2 |
0.2500 |
13.6750 |
||||
|
16 O.D. |
8 |
0.12500 |
0.10000 |
15.87575 |
14.50 |
1.812 |
2 |
0.2500 |
15.6625 |
||||
|
18 O.D. |
8 |
0.12500 |
0.10000 |
17.87500 |
16.00 |
2.000 |
2 |
0.2500 |
17.6500 |
||||
|
20 O.D. |
8 |
0.12500 |
0.10000 |
19.87031 |
17.00 |
2.125 |
2 |
0.2500 |
19.6375 |
||||
|
24 O.D. |
8 |
0.12500 |
0.10000 |
23.86094 |
19.00 |
2.375 |
2 |
0.2500 |
23.6125 |
||||
|
圆锥管螺纹的单项要素极限偏差 |
|||||||||||||
|
在25.4mm轴向长度内所包含的牙数n |
中径线锥度(1/16)的极限偏差 |
有效螺纹的导程累积偏差 |
牙侧角偏差/(°) |
||||||||||
|
27 |
+1/96 -1/192 |
±0.003 |
±1.25 |
||||||||||
|
18，14 |
±1 |
||||||||||||
|
11.5，8 |
±0.75 |
||||||||||||
