术语及符号

术语及符号

定   义

凸轮

具有控制从动件运动规律的曲线轮廓(或沟槽)的构件，它可以是主动件，也可以是从动件^①

从动件

运动规律受凸轮轮廓控制的构件

凸轮工作轮廓

直接与从动件接触的凸轮轮廓曲线

凸轮机构的压力角α

在从动件与凸轮的接触点上，从动件所受正压力方向(与凸轮廓线在该点的法线重合)与其速度方向之间所夹的锐角，也简称压力角

基圆、基圆半径R_b

以凸轮转动中心为圆心，以凸轮理论轮廓的最短向径为半径所画的圆称基圆；其半径称基圆半径

凸轮理论轮廓(凸轮节线)

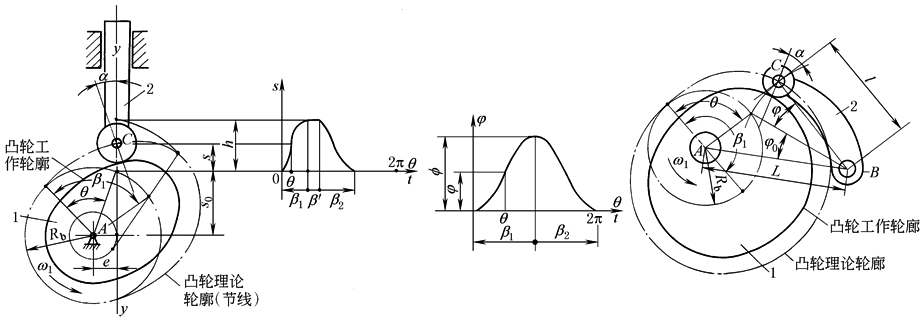

在从动件与凸轮的相对运动中，从动件上的参考点(从动件的尖端，或者滚子中心，或者平底中点，在图中为滚子中心C)在凸轮平面上所画的曲线

凸轮转角θ

由起始位置开始，经过时间t后，凸轮转过的角度，通常凸轮作等速转动

推程运动角β₁

在推程阶段，从动件由离凸轮转动中心最近位置到达最远位置时相应的凸轮转角

远(近)休止角β'

从动件在距凸轮转动中心最远(近)的位置上停歇时相应的凸轮转角

回程运动角β₂

在回程阶段，从动件由距凸轮转动中心最远位置回到最近位置时相应的凸轮转角

从动件的位移s、f

从起始位置起，经过时间t或凸轮旋转θ角后，从动件移动的距离s或摆动的角度f

从动件的行程h、f

移动从动件由离凸轮转动中心最近的位置到最远位置的距离为推程；反之，移动从动件从最远位置到最近位置的距离为回程；移动从动件在推程或回程中移动的距离称为行程，用h表示。对于摆动从动件的行程则为摆动的角度f

起始位置

从动件在距凸轮转动中心最近且刚开始运动时机构所处的位置，也即推程开始时的机构位置

偏距e

直动从动件的移动方位线到凸轮转动中心的距离，其值有正负之分，当凸轮顺时针向旋转而从动件位于A点左侧时e为正，这对减小α有利。反之e为负，对α不利。当凸轮逆时针旋转时，从动件位于A点左侧时，e为负，反之为正

摆杆长度l

摆动从动件转动中心到滚子中心或尖端的距离

中心距L

摆杆转动中心到凸轮转动中心的距离

① 当以凸轮作为输出构件，而以另一形状简单的连架杆作为主动件时，称为反凸轮机构。
