衬塑钢管及弯头(HG/T 20538—1992) mm |
||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||
|
公称直径 DN |
管子外径 D0 |
壁 厚 |
管长 L |
90°弯头 A |
45°弯头 B |
说 明 |
||||||||||||||||||||||
|
钢管 t(最小) |
衬塑 t1 |
|||||||||||||||||||||||||||
|

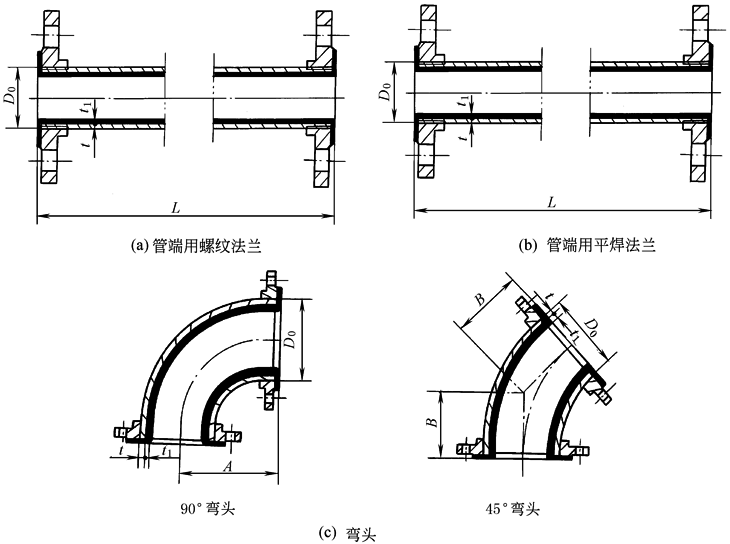

图(a) |
图(b)、图(c) |
PP、PE、PVC |
||||||||||||||||||||||||||
|
25 |
33.7 |
3.2 |
2.9 |
2 |
4000 |
88 |
50 |
1.涂塑钢管和管件的结构尺寸、压力等级和检验要求与衬塑钢管和管件相同 2.钢管采用HG 20533《化工配管用无缝及焊接钢管尺寸选用系列》中Ⅰ系列 3.衬塑铸钢管件详细规格见HG/T 20538—1992 4.衬塑钢制三通、异径管尺寸与衬聚四氟乙烯三通、异径管相同，详见表衬聚四氟乙烯三通和异径管，但两端法兰连接都是平焊法兰，超过表中所列的大规格尺寸见HG/T 20538—1992 |
||||||||||||||||||||
|
32 |
42.4 |
3.6 |
2.9 |
2 |
4000 |
98 |
55 |
|||||||||||||||||||||
|
40 |
48.3 |
3.6 |
2.9 |
2 |
4000 |
107 |
60 |
|||||||||||||||||||||
|
50 |
60.3 |
4 |
3.2 |
2.5 |
4000 |
126 |
65 |
|||||||||||||||||||||
|
65 |
76.1 |
5 |
4.5 |
2.5 |
4000 |
145 |
76 |
|||||||||||||||||||||
|
80 |
88.9 |
5.6 |
4.5 |
3 |
6000 |
164 |
80 |
|||||||||||||||||||||
|
100 |
114.3 |
5.9 |
5 |
3 |
6000 |
202 |
105 |
|||||||||||||||||||||
|
125 |
139.7 |
6.3 |
5 |
3.5 |
6000 |
250 |
114 |
|||||||||||||||||||||
|
150 |
168.3 |
7.1 |
5.6 |
3.5 |
6000 |
289 |
130 |
|||||||||||||||||||||
|
200 |
219.1 |
7.1 |
6.3 |
4.5 |
6000 |
375 |
155 |
|||||||||||||||||||||
|
250 |
273.0 |
|
6.3 |
4.5 |
6000 |
451 |
188 |
|||||||||||||||||||||
|
300 |
323.9 |
|
6.3 |
5 |
6000 |
537 |
223 |
|||||||||||||||||||||
|
350 |
355.6 |
|
6.3 |
5 |
6000 |
613 |
255 |
|||||||||||||||||||||
|
400 |
406.4 |
|
6.3 |
5 |
6000 |
700 |
291 |
|||||||||||||||||||||
