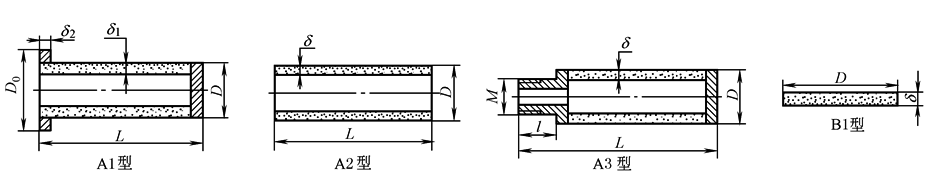

烧结不锈钢过滤元件规格(GB/T 6886—2001) mm |
||||||||||||||||||||
|
|
||||||||||||||||||||
|
型 号 |
直径D |
长度L |
壁厚 δ1 |
法兰直径D0 |
法兰厚度 δ2 |
|||||||||||||||
|
尺寸 |
允许偏差 |
尺寸 |
允许偏差 |
尺寸 |
允许偏差 |
|||||||||||||||
|
A1型 |
A1-20-200 A1-30-200 A1-30-300 A1-40-200 A1-40-400 A1-50-300 A1-50-500 A1-60-300 A1-60-500 |
20 30 30 40 40 50 50 60 60 |
±0.5 ±1.0 ±1.0 ±1.0 ±1.0 ±1.5 ±1.5 ±1.5 ±1.5 |
200 200 300 200 400 300 500 300 500 |
±2 ±2 ±2 ±2 ±3 ±2 ±3 ±2 ±3 |
1~3 |
30 40 40 52 52 62 62 72 72 |
±1.0 |
2~3 2~3 2~3 2~3 2~3 3~5 3~5 3~5 3~5 |
|||||||||||
|
型 号 |
直径D |
长度L |
壁厚 δ |
|||||||||||||||||
|
尺寸 |
允许偏差 |
尺寸 |
允许偏差 |
|||||||||||||||||
|
A2型 |
A2-20-200 A2-30-200 A2-30-300 A2-40-200 A2-40-400 A2-50-300 A2-50-500 A2-60-300 A2-60-500 |
20 30 30 40 40 50 50 60 60 |
±0.5 ±1.0 ±1.0 ±1.0 ±1.0 ±1.5 ±1.5 ±1.5 ±1.5 |
200 200 300 200 400 300 500 300 500 |
±2 ±2 ±2 ±2 ±3 ±2 ±3 ±2 ±3 |
1~3 |
||||||||||||||
|
型 号 |
直径D |
长度L |
壁厚 δ |
管接头 |
||||||||||||||||
|
尺寸 |
允许偏差 |
尺寸 |
允许偏差 |
M |
l |
|||||||||||||||
|
A3型 |
A3-20-200 A3-30-200 A3-30-300 A3-40-200 A3-40-400 A3-50-300 A3-50-500 A3-60-300 A3-60-500 |
20 30 30 40 40 50 50 60 60 |
±1.0 ±1.0 ±1.0 ±1.0 ±1.0 ±1.5 ±1.5 ±1.5 ±1.5 |
200 200 300 200 400 300 500 300 500 |
±2 ±2 ±2 ±2 ±3 ±2 ±3 ±2 ±3 |
1~3 |
M16×1.5 M16×1.5 M16×1.5 M20×1.5 M20×1.5 M20×1.5 M20×1.5 M20×1.5 M20×1.5 |
32 |
||||||||||||
|
型 号 |
直径D |
厚度δ |
||||||||||||||||||
|
尺寸 |
允许偏差 |
尺寸 |
允许偏差 |
|||||||||||||||||
|
B1型 |
B1-10 B1-30 B1-50 B1-80 B1-100 B1-200 B1-300 B1-400 |
10 30 50 80 100 200 300 400 |
±0.2 ±0.5 ±1.0 ±1.5 ±2.0 ±2.5 ±2.5 ±2.5 |
1~3 1~3 1~3 2~3 2~3 3~5 3~5 3~5 |
±0.1 ±0.1 ±0.2 ±0.2 ±0.3 ±0.4 ±0.4 ±0.4 |
|||||||||||||||
