S型钎焊不锈钢金属软管(GB/T 3642—1983) |
|||||||
|
标记示例：公称内径为10mm的S型钎焊不锈钢金属软管 S10-GB/T 3642—1983 用途：电缆的防护套管及非腐蚀性的液压油、燃油、滑油和蒸汽系统的输送管道，使用温度为0～400℃，耐压密封，材料为1Cr18Ni9Ti。 |
|||||||
|

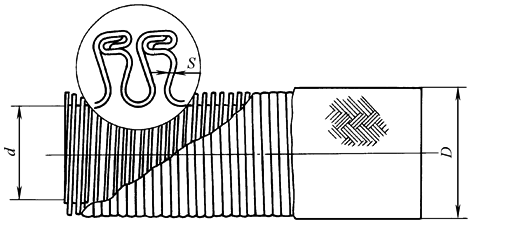

公称内径 d/mm |
最小内径 dmin/mm |
软管外径 D/mm |
钢带厚度 S/mm |
编织钢丝直径 d1/mm |
软管性能参数 |
理论质量 (参考) /kg·m-1 |
|
|
20℃时工作压力 /MPa |
20℃时爆破压力 /MPa |
||||||
|
6 |
5.9 |
|
0.13 |
0.3 |
15 |
45 |
0.209 |
|
8 |
7.9 |
|
0.13 |
0.3 |
12 |
36 |
0.238 |
|
10 |
9.85 |
|
0.16 |
0.3 |
10 |
30 |
0.367 |
|
12 |
11.85 |
|
0.16 |
0.3 |
9.5 |
28.5 |
0.434 |
|
14 |
13.85 |
|
0.16 |
0.3 |
9 |
27 |
0.494 |
|
(15) |
14.85 |
|
0.16 |
0.3 |
8.5 |
25.5 |
0.533 |
|
16 |
15.85 |
|
0.16 |
0.3 |
8 |
24 |
0.553 |
|
(18) |
17.85 |
|
0.16 |
0.3 |
7 |
22.5 |
0.630 |
|
20 |
19.85 |
|
0.20 |
0.3 |
7 |
21 |
0.866 |
|
(22) |
21.85 |
|
0.20 |
0.3 |
6.5 |
19.5 |
0.946 |
|
25 |
24.80 |
|
0.25 |
0.3 |
6 |
18 |
1.347 |
|
30 |
29.80 |
|
0.25 |
0.3 |
5 |
15 |
1.555 |
|
32 |
31.80 |
|
0.30 |
0.3 |
4.5 |
13.5 |
1.864 |
|
38 |
37.75 |
|
0.30 |
0.3 |
4 |
12 |
2.142 |
|
40 |
39.75 |
|
0.30 |
0.3 |
3.5 |
10.5 |
2.207 |
|
42 |
41.75 |
|
0.30 |
0.3 |
3.5 |
10.5 |
2.342 |
|
48 |
47.75 |
|
0.30 |
0.3 |
3 |
9 |
2.634 |
|
50 |
49.75 |
|
0.30 |
0.3 |
2.5 |
7.5 |
2.714 |
|
52 |
51.75 |
|
0.30 |
0.3 |
2.5 |
7.5 |
2.795 |
|
注：1.表中带括号的规格不推荐使用。 2.软管长度不小于500mm。交货时可带、也可不带软管接头。 3.S型软管为右旋卷绕而成的互锁型结构的软管，由不锈钢带和不锈钢丝制成。管接头焊料采用HL312银镉焊接或其他银基焊料。 4.软管在出厂前按合同的耐内压要求进行液压试验，并以0.3～0.6MPa进行气密性试验。 |
|||||||
