预弯成型金属丝编织方孔网(GB/T 13307—1991) mm |
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
|

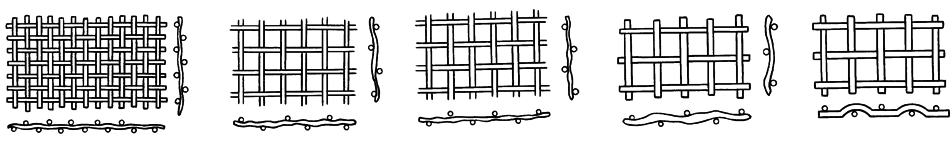

A型：双向弯曲 金属丝编织网 |
B型：单向隔波弯 曲金属丝编织网 |
C型：双向隔波弯 曲金属丝编织网 |
D型：销坚(定位) 弯曲金属丝编织网 |
E型：平顶弯曲 金属丝编织网 |
||||||||||||||||||||||||||||
|
主要尺寸 |
补充尺寸 |
金属丝直径基本尺寸d (筛分面积百分率Ac/%) |
主要尺寸 |
补充尺寸 |
金属丝直径基本尺寸d (筛分面积百分率Ac/%) |
|||||||||||||||||||||||||||
|
R10系列 |
R20系列 |
R40/3系列 |
R10系列 |
R20系列 |
R40/3系列 |
|||||||||||||||||||||||||||
|
125 |
125 |
125 |
10.0(86)，12.5(83)， 16.0(79)，20.0(74)，25.0(69) |
|
17 |
|
2.5(72)，3.15(67)， 4.0(60)，5.0(54)，6.3(48) |
|||||||||||||||||||||||||
|
|
112 |
|
10.0(84)，12.5(81)， 16.0(77)，20.0(72) |
|
|
13.2 |
3.15(65)，4.0(59)， 5.0(53)，6.3(46) |
|||||||||||||||||||||||||
|
|
|
106 |
10.0(84)，12.5(81)， 16.0(77)，20.0(72) |
12.5 |
12.5 |
|
2.5(69)，3.15(64)， 4.0(57)，5.0(51)，6.3(44) |
|||||||||||||||||||||||||
|
100 |
100 |
|
10.0(83)，12.5(79)， 16.0(74)，20.0(69)，25.0(64) |
|
11.2 |
11.2 |
2.5(67)，3.15(61)， 3.55(58)，4.0(54)，5.0(48) |
|||||||||||||||||||||||||
|
|
90 |
90 |
10.0(81)，12.5(77)， 16.0(72)，20.0(67) |
10 |
10 |
|
2.0(69)，2.5(64)， 3.15(58)，4.0(51) |
|||||||||||||||||||||||||
|
80 |
80 |
|
10.0(79)，12.5(75)， 16.0(69)，20.0(64) |
|
|
9.5 |
2.24(65)，3.15(56)， 4.0(50)，5.0(43) |
|||||||||||||||||||||||||
|
|
|
75 |
10.0(78)，12.5(73)， 16.0(69)，20.0(62) |
|
9 |
|
1.8(69)，2.24(64)， 2.5(61)，3.15(55) |
|||||||||||||||||||||||||
|
|
71 |
|
10.0(77)，12.5(72)， 16.0(67)，20.0(61) |
8 |
8 |
8 |
2.0(64)，2.5(58)， 3.55(51)，4.0(48) |
|||||||||||||||||||||||||
|
63 |
63 |
63 |
8.0(79)，10.0(74)， 12.5(70)，16.0(64) |
|
7.1 |
|
1.8(64)，2.0(61)， 2.5(55)，3.15(48) |
|||||||||||||||||||||||||
|
|
56 |
|
8.0(77)，10.0(72)， 12.5(67)，16.0(61) |
|
|
6.7 |
1.8(62)，2.5(53)， 3.15(46)，4.0(39) |
|||||||||||||||||||||||||
|
|
|
53 |
8.0(75)，10.0(71)， 12.5(65)，16.0(59) |
6.3 |
6.3 |
|
1.6(64)，2.0(58)， 2.5(51)，3.15(44) |
|||||||||||||||||||||||||
|
50 |
50 |
|
6.3(79)，8.0(74)， 10.0(69)，12.5(64)，16.0(57) |
|
5.6 |
5.6 |
1.6(60)，2.0(54)， 2.5(48)，3.15(41) |
|||||||||||||||||||||||||
|
|
45 |
45 |
6.3(77)，8.0(72)， 10.0(67)，12.5(61)，16.0(54) |
5 |
5 |
|
1.6(57)，2.0(51)， 2.5(44)，3.15 |
|||||||||||||||||||||||||
|
40 |
40 |
|
6.3(75)，8.0(69)， 10.0(64)，12.5(58) |
|
|
4.75 |
1.6(56)，1.8(53)， 2.24(47)，3.15 |
|||||||||||||||||||||||||
|
|
|
37.5 |
6.3(74)，8.0(68)， 10.0(63)，12.5(56) |
|
4.5 |
|
1.4(58)，1.8(51)， 2.24(45)，2.5(41) |
|||||||||||||||||||||||||
|
|
35.5 |
|
5.0(77)，6.3(72)， 8.0(67)，10.0(61) |
4 |
4 |
4 |
1.25(58)，1.6(51)， 2.0(45)，2.24(41)，2.5(38) |
|||||||||||||||||||||||||
|
31.5 |
31.5 |
31.5 |
5.0(74)，6.3(69)， 8.0(64)，10.0(58) |
|
3.55 |
|
1.25(55)，1.4(51)， 1.6(48)，1.8(44)，2.0(41) |
|||||||||||||||||||||||||
|
|
28 |
|
5.0(72)，6.3(67)， 8.0(60)，10.0(54) |
|
|
3.35 |
1.0(59)，1.25(53)， 1.8(42)，2.24(36) |
|||||||||||||||||||||||||
|
|
|
26.5 |
5.0(71)，6.3(65)， 8.0(59)，10.0(53) |
3.15 |
3.15 |
|
1.12(54)，1.4(4.8)， 1.6(44)，1.8(41)，2.0(37) |
|||||||||||||||||||||||||
|
25 |
25 |
|
4.0(74)，5.0(69)， 6.3(64)，8.0(57)，10.0(51) |
|
2.8 |
2.8 |
0.9(57)，112(51)，1.4， 1.6(44)，1.8(41)，2.0(37) |
|||||||||||||||||||||||||
|
|
22.4 |
22.4 |
4.0(72)，5.0(67)， 6.3(61)，8.0(54) |
2.5 |
2.5 |
|
1.0(51)，1.12(48)， 1.25(44)，1.4(41)，1.6(37) |
|||||||||||||||||||||||||
|
20 |
20 |
|
3.15(75)，4.0(69)， 5.0(64)，6.3(58)，8.0(51) |
|
|
2.36 |
0.8(56)，1.0(49)， 1.4(39)，1.8(32) |
|||||||||||||||||||||||||
|
|
|
19 |
4.0(68)，5.0(63)， 6.3(56)，8.0(50) |
|
2.24 |
|
0.71(58)，0.9(51)， 1.12(44)，1.4(38) |
|||||||||||||||||||||||||
|
|
18 |
|
3.15(72)，4.0(67)， 5.0(61)，6.3(55)，8.0(48) |
2 |
2 |
2 |
0.71(54)，0.8(51)， 0.9(48)，1.12(41)， 1.25(38) |
|||||||||||||||||||||||||
|
16 |
16 |
16 |
2.5(75)，3.15(70)， 4.0(64)，5.0(58)，6.3(51) |
|||||||||||||||||||||||||||||
|
注：1.网孔尺寸偏差见下表：
2.网孔基本尺寸优先选用R10系列，其次选用R20系列，如果需要，也可选用R40/3系列。 3.标记示例： 网孔基本尺寸为10mm，金属丝直径为2.5mm，网宽1200mm，网长5000mm，Q215材料，A型编织预弯成型网标记为 YFW10/2.50-A-Q215-1.2×5 GB/T 13307 网孔基本尺寸为2.5mm，金属丝直径为1.25mm，网宽1000mm，网长2500mm，1Cr18Ni9材料，B型编织预弯成型网标记为 YFW2.5/1.25-B-1Cr18Ni9-1×2.5 GB/T 13307 |
||||||||||||||||||||||||||||||||
