化工陶管及配件

化工陶管及配件(JC 705—1998)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

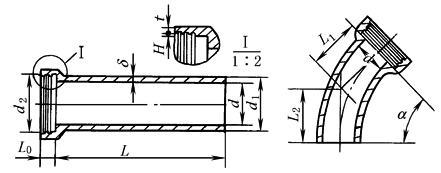

性能				D_g/mm		抗外压强度 /kN·m^-1					D_g/mm			弯曲强度 /MPa				标记示例：公称直径为100mm、长为1000mm直管标记为：直管D_g100×1000 JC 705—1998 公称直径为100mm的90°弯管标记为：弯管D_g 100×90° JC 705—1998
				50 75		17.7					100 150			7.8 9.8
				100 150		19.6
											吸水率/% 耐酸率/% 耐水压			≤8 ≥98 0.275MPa并保持5min不漏
				200 250 341 400 ≥500		21.6 23.5 26.5 29.4 按协议要求
直管																		弯管
																		D_g(内径d)				50		75	100		150		200	250		300	400
D_g(内径d)	50		75		100		150		200	250		300	400		500		600	α＝30°			L₁	120		130			140		150	160		180	200
有效长度L	300、500				500、600、700、800、1000																L₂	140		150			160		180	200		220	250
管身壁厚δ	14				17		18		20	22		24	30		35		40	α＝45°			L₁	150							200	220		240	300
承口壁厚t	≥10				≥13				≥16			≥20	≥24		≥28		≥32				L₂	150		220					260	280		300	400
承口深度L₀	≥40				≥50		≥55		≥60			≥70	≥75		≥80			α＝60°			L₁	150		200			220		300	330			350
承插口间隙 (d₂-d₁)/2	≥10						≥12		≥15				≥20		≥25						L₂	150		200			220		300	330			350
承口倾斜H	≈4				≈5					≈6			≈7					α＝90°			L₁	150		220					330	350		380	400
																					L₂	150		220					330	350		380	400
Y 型三通管

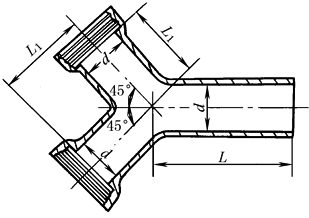

标记示例：公称直径为100mm的Y型三通管标记为：Y形三通管D_g100JC 705—1998
D_g									d											L						L₁
50									50											200						110
75									75																	140
100									100																	160
150									150																	230
200									200											400						380
异径管
标记示例：公称直径从100mm至50mm的异径管标记为：异径管D_g100×50 JC 705—1998
D_g									d											d'						L
100×50 100×75									100											50						300
																				75
150×75									150											75
150×100																				100
200×100									200											100
200×150																				150
250×150									250											150
250×200																				200
300×200 300×250									300											200
																				250
45°、90° 三通管和四通管

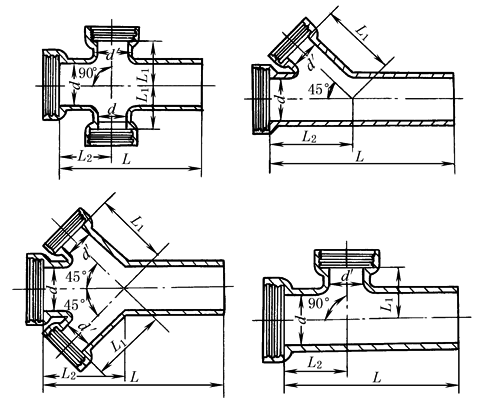

标记示例：三通管与四通管表示类同主管内径为100mm，支管内径为50mm的45°四通管标记为：四通管D_g100×50×45° JC 705—1998
D_g		主管d						支管d'				45°三通和四通											90°三通和四通
												L				L₁			L₂				L					L₁			L₂
50×50		50						50				400				150			180				400					75			250
75×50		75														165			190									85
75×75								75								180			210									90
100×50		100						50				500				200			220				500					100			300
100×75								75											230									105
100×100								100																				110
150×50		150						50								220			250									120
150×75								75								235			270
150×100								100								250			290									130
150×150								150								280			320
200×50		200						50								280			290									170
200×75								75								300			310
200×100								100								320			340									180
200×150								150								340			375
200×200								200								410			440
250×75		250						75								280			290				600					170
250×100								100								300			310
250×150								150								320			340									180
250×200								200								340			375
250×250								250								410			440
300×75		300						75								360			370									220
300×100								100								390			410
300×150								150								410			430
300×200								200								480			500									230
300×300								300								520			570									240
400×75		400						75				800				420			420				800					250
400×100								100								450			450									260
400×200								200								480			480
400×300								300								530			550									270
400×400								400								580			620									290
注：D_g代表公称直径。
