圆锥公差的数值

(1)圆锥直径公差T_D

以公称圆锥直径(一般取最大圆锥直径D)为公称尺寸，按GB/T 1800.3规定的标准公差选取

(2)给定截面圆锥直径公差T_DS

以给定截面圆锥直径d_x为公称尺寸，按GB/T 1800.3规定的标准公差选取

(3)圆锥角公差AT

① 圆锥角公差AT共分12个公差等级，用AT1、AT2、…、AT12表示。圆锥角公差的数值见表圆锥角公差

表圆锥角公差中数值用于棱体的角度时，以该角短边长度作为L选取公差值

如需要更高或更低等级的圆锥角公差时，按公比1.6向两端延伸得到。更高等级用AT0、AT01等表示，更低等级用AT13、AT14等表示

② 圆锥角公差可用两种形式表示

a.AT_α——以角度单位微弧度或以度、分、秒表示；

b.AT_D——以长度单位微米表示

AT_α和AT_D的关系为

AT_D＝AT_αL×10^-3

式中，AT_D的单位为μm；AT_α的单位为μrad；L的单位为mm

AT_D值应按上式计算，表圆锥角公差中仅给出与圆锥长度L的尺寸段相对应的AT_D范围值。AT_D计算结果的尾数按GB/T 8170的规定进行修约，其有效位数应与表圆锥角公差中所列该L尺寸段的最大范围值的位数相同

例  L为50mm，选用AT7，查表圆锥角公差得AT_α为315μrad或1' 05"，则

AT_D＝AT_αL×10^-3＝315×50×10^-3＝15.75(μm)

取AT_D＝15.8μm

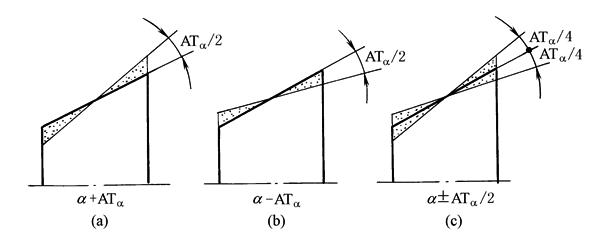

圆锥角的极限偏差

(4)圆锥角的极限偏差

圆锥角的极限偏差可按单向或双向(对称或不对称)取值(上图)

(5)圆锥的形状公差

圆锥的形状公差推荐按GB/T 1184中附录B“图样上注出公差值的规定”选取

圆锥直径公差所能限制的最大圆锥角误差见表圆锥长度L为100mm，圆锥直径公差T_D所能限制的最大圆锥角误差Δα，表中给出了圆锥长度L为100mm，圆锥直径公差T_D所能限制的最大圆锥角误差Δα_max
