扁钢、圆钢弯曲的推荐尺寸　　　　　　　　　　　　　　　　　　　　/mm

扁　 钢　 平　 面　 弯　 曲

S

2

3

4

5

6

7

8

10

12

14

16

18

20

R

3

5

8

10

15

20

α

7°，15°，20°，30°，40°，45°，50°，60°，70°，75°，80°，90°

圆　 钢　 弯　 曲

d

6

8

10

12

14

16

18

20

25

28

30

r最小

4

6

8

10

12

15

r一般

＝d

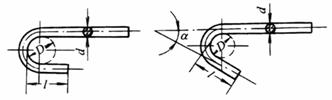

圆　 钢　 弯　 小　 钩

α＝45°或75°　 　l＝3d

D＝2d；其尺寸最好从下列尺寸系列中选择：

8mm，10mm，12mm，14mm，16mm，18mm，20mm，22mm，24mm，28mm，32mm，36mm，40mm

扁　 钢　 侧　 面　 弯　 曲

S

2

3

4

5

6

7

8

10

12

14

16

18

20

b

15～40

40～70

R

30

50

α

7°，15°，20°，30°，40°，45°，50°，60°，70°，75°，80°，90°

圆　 钢　 弯　 钩　 环

d

D

C＜

R

l

6

8～14

6

5～8

14～26

8

10～18

6

5～10

27～36

10

10～20

8

5～10

30～40

12

12～24

10

5～12

36～48

14

12～28

12

8～15

40～56

16

16～32

16

8～15

48～64

18

18～36

20

10～20

54～72

说明：1.直径D由下列尺寸系列中选择：8mm，10mm，12mm，14mm，16mm，18mm，20mm，22mm，24mm，28mm，32mm，36mm

2.半径R在5mm，8mm，10mm，12mm，15mm，20mm各数值选择，应约等于
