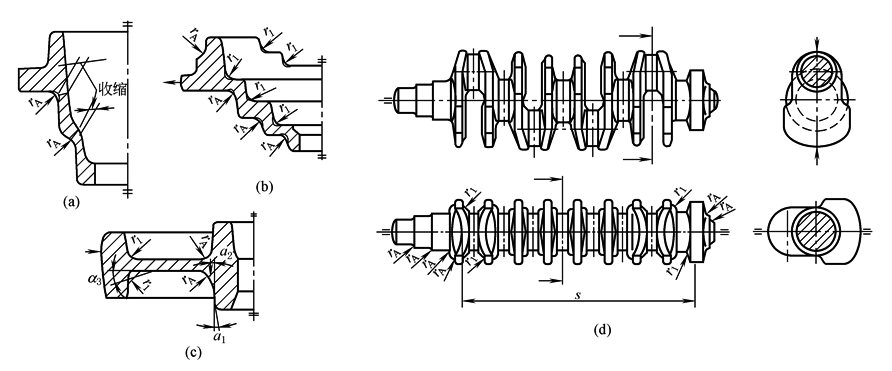

收缩截面、多台阶截面、齿轮轮辐、曲轴的凹槽圆角半径(JB/T9177—1999) mm |
||||||||||
|
|
||||||||||
|
内 凹 槽 圆 角 rA |
所在的凸肩高度 |
锻件的最大直径或高度 |
||||||||
|
大于 |
至 |
≤25 |
＞25～ 40 |
＞40～ 63 |
＞63～100 |
＞100～160 |
＞160～250 |
＞250～400 |
＞400～630 |
|
|
|
16 |
3(1.5) |
4(2) |
5(2) |
6(3) |
8(4) |
10(5) |
12(6) |
14(8) |
|
|
16 |
40 |
4(2) |
5(2) |
6(3) |
8(4) |
10(5) |
12(6) |
14(8) |
16(10) |
|
|
40 |
63 |
— |
6(3) |
8(4) |
10(5) |
12(6) |
14(8) |
16(10) |
20(12) |
|
|
63 |
100 |
— |
— |
12(6) |
14(8) |
16(10) |
18(12) |
20(14) |
25(16) |
|
|
100 |
160 |
— |
— |
— |
18(10) |
20(12) |
22(14) |
25(16) |
32(18) |
|
|
160 |
250 |
— |
— |
— |
— |
25(14) |
28(16) |
32(18) |
40(20) |
|
|
外 凹 槽 圆 角 rI |
大于 |
至 |
≤25 |
＞25～ 40 |
＞40～ 63 |
＞63～100 |
＞100～160 |
＞160～250 |
＞250～400 |
＞400～630 |
|
|
16 |
4(2) |
5(2) |
6(3) |
8(3) |
10(4) |
12(5) |
14(6) |
16(8) |
|
|
16 |
40 |
6(3) |
8(3) |
10(4) |
12(5) |
14(6) |
16(8) |
18(10) |
20(12) |
|
|
40 |
63 |
— |
12(5) |
14(6) |
16(8) |
18(10) |
20(12) |
22(14) |
25(16) |
|
|
63 |
100 |
— |
— |
18(10) |
20(12) |
22(14) |
25(16) |
28(18) |
32(20) |
|
|
100 |
160 |
— |
— |
— |
25(16) |
28(18) |
32(20) |
36(22) |
40(25) |
|
|
160 |
250 |
— |
— |
— |
— |
36(22) |
40(25) |
50(28) |
63(32) |
|
|
注：1.括号内的数据因技术费用较高而尽可能不用。 2.指向锻件中心的锻件内圆角半径称为内凹槽圆角rA；指向飞边的锻件内圆角半径，称为外凹槽圆角rI。 |
||||||||||
