导轨块的安装形式和方法

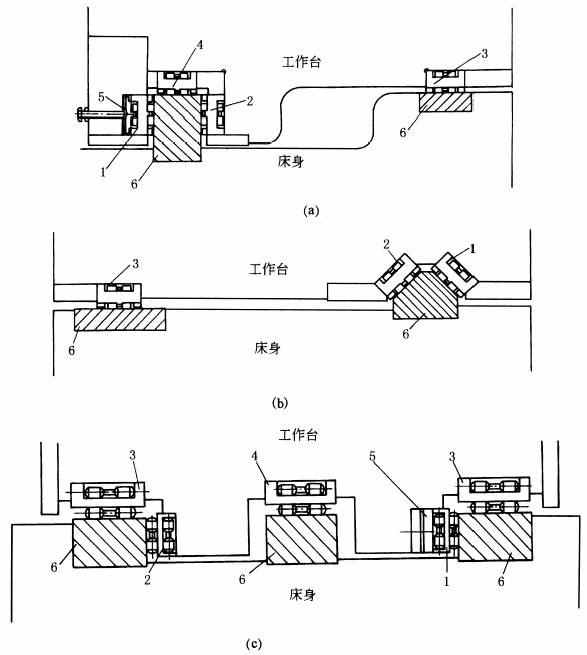

如图(1)的安装形式称开式安装，工作台上只有向下的载荷，没有倾覆力矩的场合。图a及图b为窄式，侧向预紧压力受温差影响较小，图c为宽式，其侧向压紧力受温差影响较大

图(1)  导轨块开放式安装形式

1、2、3、4—导轨块；5—弹簧垫(或调整垫)；6—镶条导轨

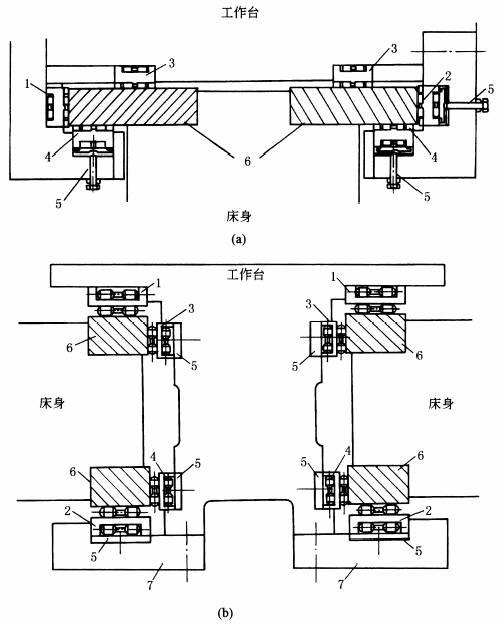

图(2)称闭式安装法，工作台与床身之间上、下和左、右均装有导轨块1～4。适合于水平导轨副有倾覆力矩的场合。图中5均为可调或弹簧垫片。图a用于一般工况，图b采用8列导轨块用于重载或宽型工作台

图(2)  导轨块闭式安装形式

1、2、3、4—导轨块；5—弹簧垫(或调整垫)；6—镶条导轨；7—压板

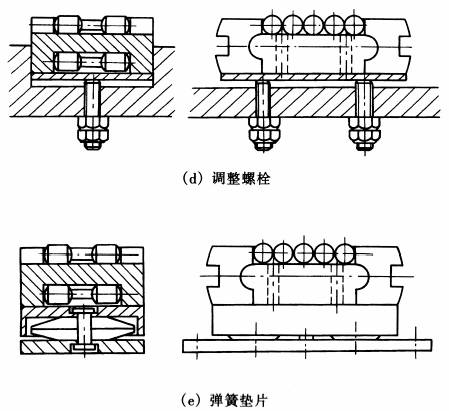

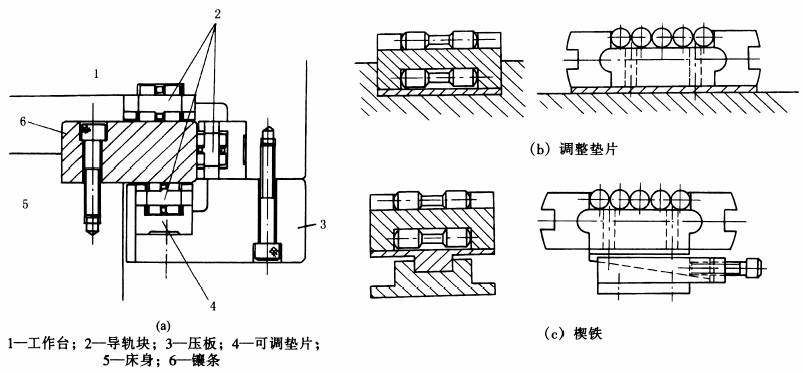

图(3)为常用的导轨块安装方法。图a为图(2)中图a右侧局部安装方法。图d方法可不精加工安装表面，但调整费时且刚度较低。图e方法只能用于压紧导轨，如果工作台较长，承载侧导轨块或基准侧的导向块多于2个，则首尾两个必须与工作台刚性连接，中间的几个可以安装在弹簧垫上作为辅助支承分担部分载荷

图(3)  导轨块的安装方法
