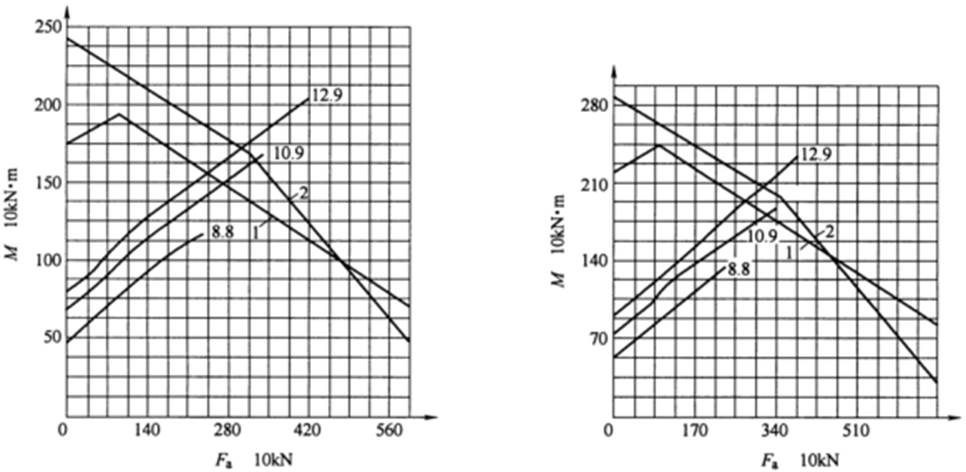

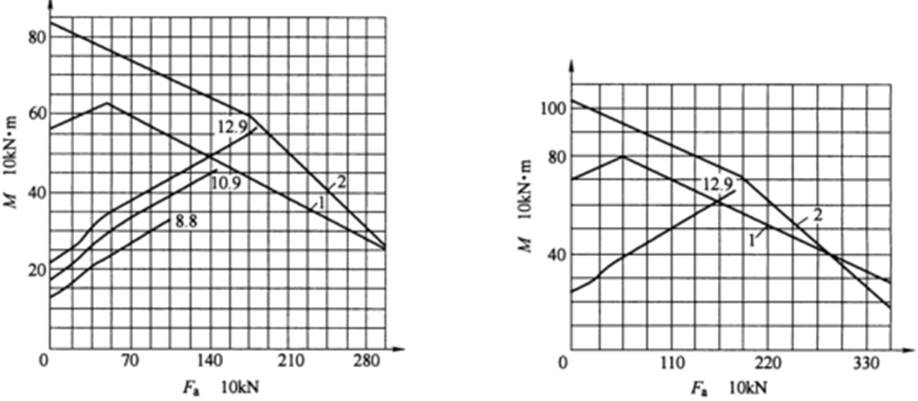

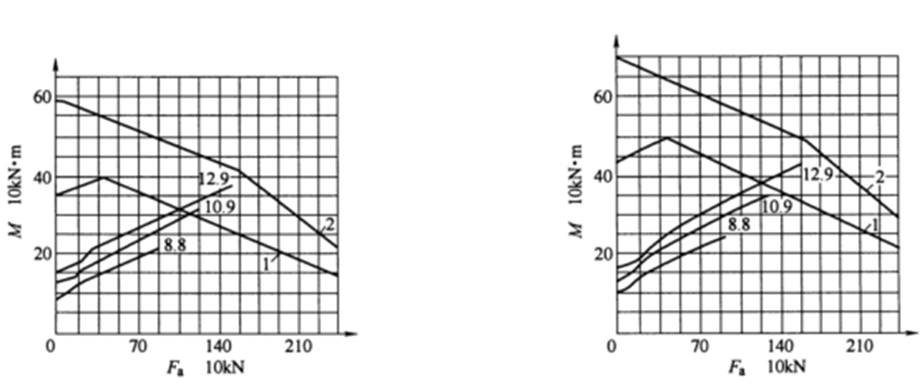

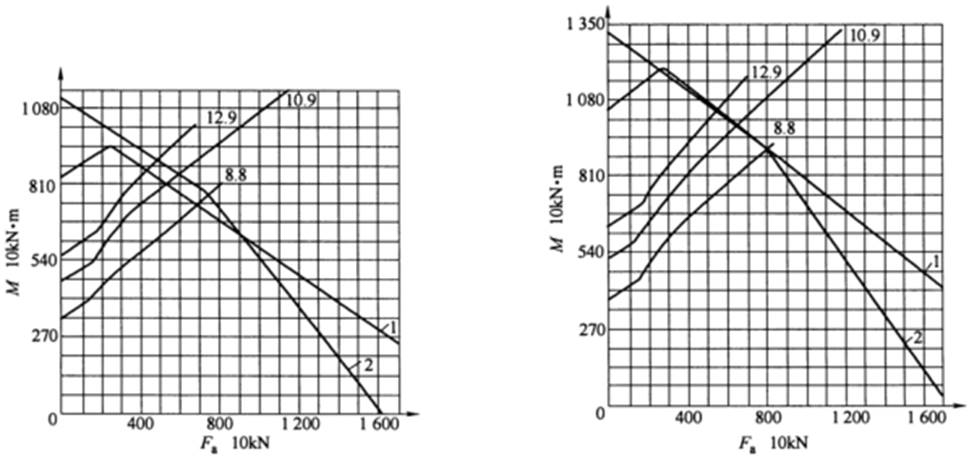

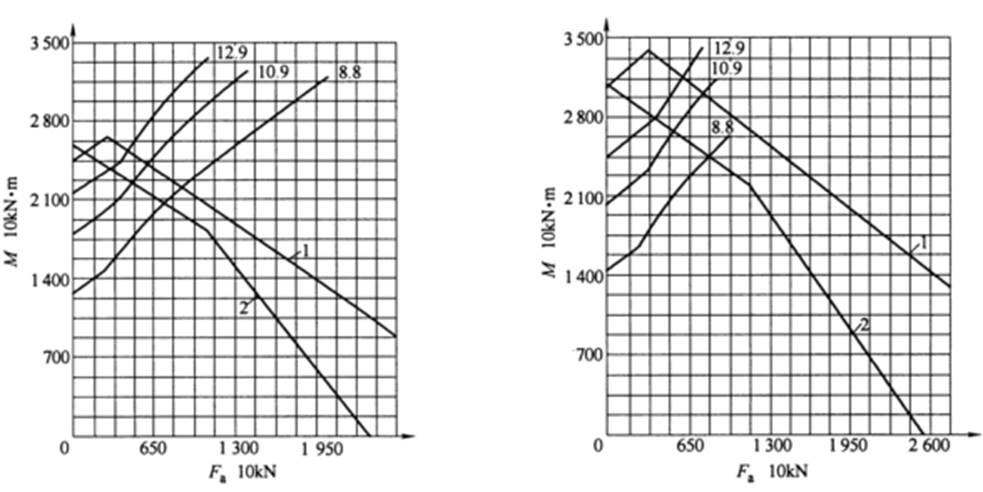

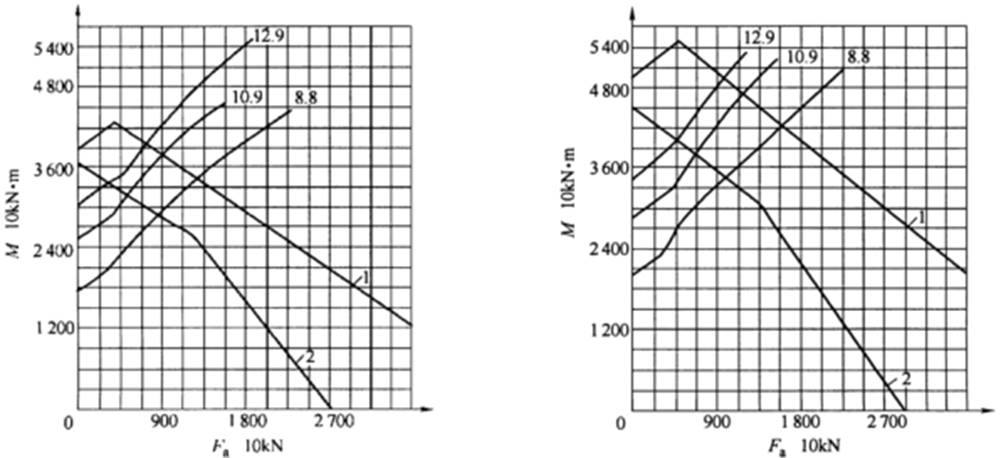

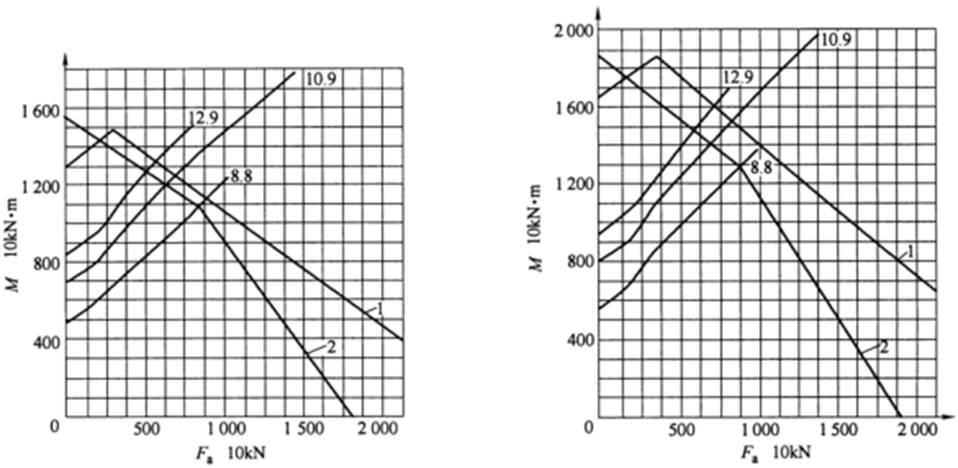

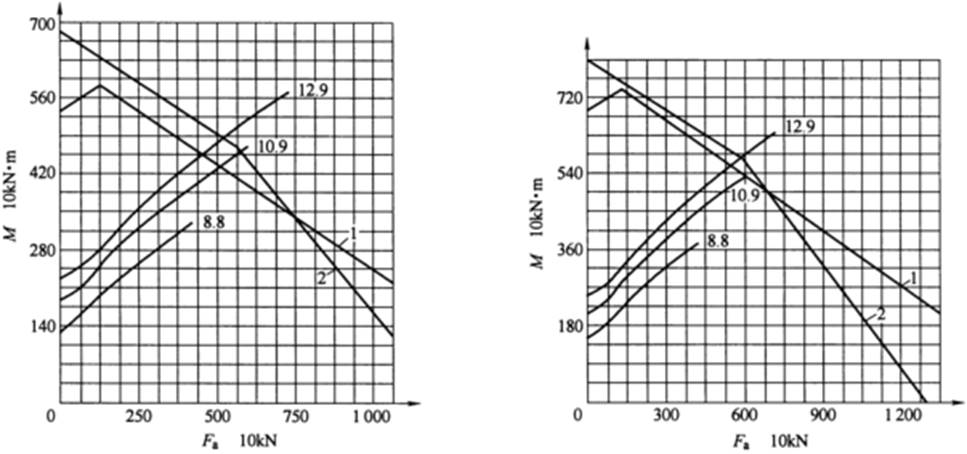

13系列回转支承承载能力曲线图

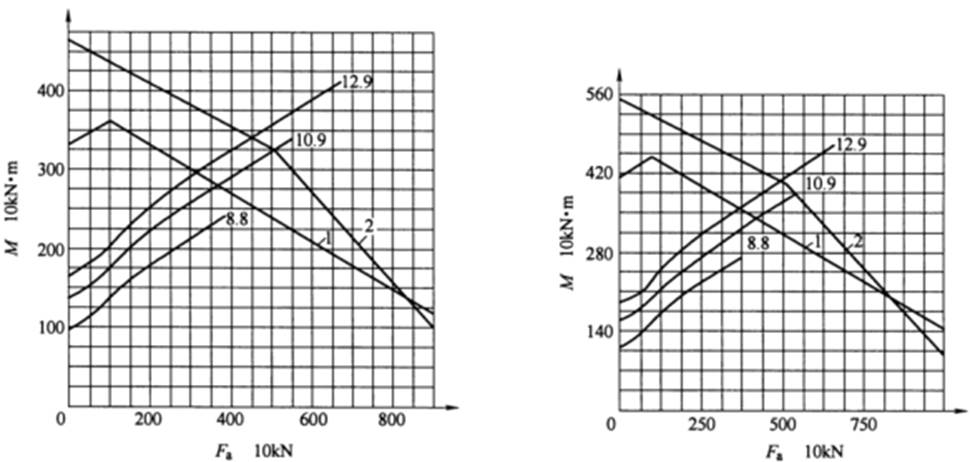

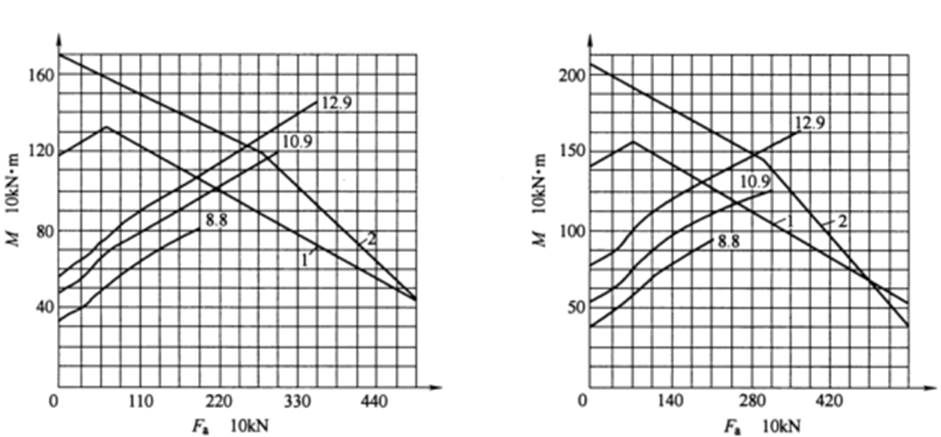

下列图中，曲线1为静态承载能力曲线，曲线2为动态承载能力曲线，曲线8.8、10.9、12.9为8.8级、10.9级、12.9级螺栓材料的承载能力曲线。

安装螺栓的强度校核在承载曲线图中，按静态工况计算出来的额总轴向力F_a和总倾翻力矩M的交点，应落在所选的8.8级、10.9级、12.9级螺栓承载曲线的下方。回转支承与主机安装时，安装螺栓的预紧力应达到螺栓材料屈服强度的0.7倍。
