例题

如图所示，一轴承底座用锚栓紧固联接在正常配筋的C30混凝土基础上，基础厚h＝100mm。根据受力计算，锚栓1和2受力最大，其轴向拉力设计值N_sd＝3kN，横向剪力设计值V_sd＝0.9kN。初选4个FZA10×40M6/10慧鱼后扩底螺杆锚栓，材质为电镀锌钢。取锚栓1按表锚栓承载力验算要求的要求进行验算

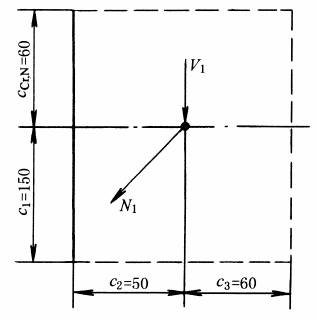

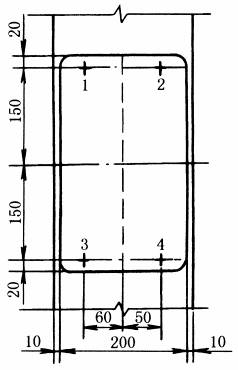

轴承底架锚栓布置及锚栓1的受力图

步    骤

内              容

(1)锚栓受拉承载力的验算

①钢材失效时的承载力由表FZA型锚栓的设计承载力及边距影响系数直接查得

N_Rd，s＝10.8kN

②混凝土锥体失效时的承载力，由式

由表FZA型锚栓的设计承载力及边距影响系数先查得C25及C35的N⁰_Rd，c值，再用线性插值法求C30的N⁰_Rd，c，即

c₁＝150mm时，由表FZA型锚栓的设计承载力及边距影响系数，ψ₁＝1.0；c₂＝60mm时，由表FZA型锚栓的设计承载力及边距影响系数，ψ₂＝1.0；c₃＝50mm时，由表FZA型锚栓的设计承载力及边距影响系数，ψ₃＝0.92；c₄＝c_cr，N＝60mm时，由表FZA型锚栓的设计承载力及边距影响系数，ψ₄＝1.0；最小边距c_min＝50mm，由表FZA型锚栓的设计承载力及边距影响系数，φ＝0.95；由于为开裂混凝土，ψ_ucr，N＝1.0

∴     N_Rd，c＝4.5×1.0×1.0×0.92×1.0×0.95＝3.9kN

③验算N_sd＝3kN＜3.9kN(N_Rd，s和N_Rd，c中的较小值)，受拉时联接强度满足要求

(2)锚栓受剪承载力的验算

①钢材失效时的承载力由表FZA型锚栓的设计承载力及边距影响系数直接查得

V_Rd，s＝6.4kN

②混凝土楔形体失效时的承载力由式

由表FZA型锚栓的设计承载力及边距影响系数，先查C25及C35的V⁰_Rd，c值，再用线性插值法求得C30的V⁰_Rd，c，即

立柱为正常配筋：ψ_ucr，v＝1.2

沿剪力方向混凝土反向撬坏，由式

V_Rd，cp＝kN_Rd，c γ_Mc(拉)/γ_Mc(剪)

由表FZA型锚栓的设计承载力及边距影响系数查得：

k＝1.3，γ_Mc(拉)＝2.15，γ_Mc(剪)＝1.8

由(1)得：　　　　　　　　　　N_Rd，c＝3.9kN

∴     V_Rd，cp＝1.3×3.9×2.15/1.8＝6.1(kN)

③验算V_sd＝0.9kN＜1.4kN(V_Rd，s和V_Rd，c中较小值)，受剪时，联接强度满足要求

(3)拉剪复合受力验算

相对钢材破坏：

相对混凝土破坏：

(4)结论

所选锚栓满足承载力及构造要求
