锚栓承载力验算要求及计算公式

(一)验算方法与要求

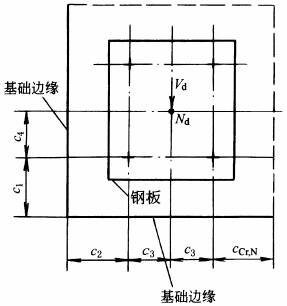

将锚栓组的锚固区域按锚栓个数平均划分，如图定义锚栓边距c₁、c₂、c₃、c₄，取群锚中受力最大的单个锚栓进行验算

c_Cr，N—特征边距；　　　　　　　　　c₁—沿剪力方向的锚栓边距；

c₄—沿剪力反方向的锚栓边距；　　c₂、c₃—垂直于剪力方向的锚栓边距；

虚线—表示非实际锚固基础边缘；　　 N_d—轴向拉力；V_d—横向剪力

(二)受拉承载力计算

(1)锚栓受拉承载力N_Rd，s 在产品性能数据表中直接查得

(2)混凝土锥体失效时受拉承载力设计值N_Rd，c 按式(1)计算：

式中　　　——混凝土锥体失效时受拉承载力特征设计值，kN；

ψ₁、ψ₂、ψ₃、ψ₄(ψ_i)——分别为锚栓各边距c₁、c₂、c₃、c₄(c_i)对混凝土锥体失效时的受拉承载力的影响系数，分别查表；

φ——构件边缘对中心对称应力的影响系数，取锚栓最小边距c_1，min 所对应的值，查表；

ψ_ucr，N——混凝土基材状况影响系数。用于开裂混凝土时ψ_ucr，N＝1.0；用于未开裂混凝土时ψ_ucr，N≥1.4

(三)受剪承载力计算

(1)锚栓受剪承载力V_Rd，s在产品性能数据表中直接查得

(2)锚栓在混凝土楔形体失效时受剪承载力设计值应按式(2)计算：

式中V⁰_Rd，c——锚栓在混凝土楔形体失效时的受剪承载力特征设计值，N；

c₁、c₂、c₃——如上图所定义的锚栓的边距，mm，c₁为沿剪力方向的锚栓边距，c₂、c₃为垂直于剪力方向的边距，如c₂(c₃)≥1.5c₁，则取1.5c₁代入式中；

h——构件厚度，mm，如h≥1.5c₁，则取1.5c₁代入式中；

ψ_ucr，v——未开裂混凝土及锚固区配筋对受剪承载力的提高影响系数。开裂混凝土，无边缘配筋，ψ_ucr，v＝1.0，开裂混凝土，边缘配置≥φ12mm直筋，ψ_ucr，v＝1.2；开裂混凝土，边缘直钢筋≥f12mm，且箍筋间隔≤10mm或焊接筋网≥8mm，且间距≤100mm，ψ_ucr，v＝1.4；未开裂混凝土，ψ_ucr，v＝1.4

(3)沿剪力反向混凝土撬坏时的受剪承载力设计值应按式(3)计算：

V_Rd，cp＝kN_Rd，c γ_Mc(拉)/γ_Mc(剪)(kN)                 (3)

式  中

N_Rd，c——混凝土锥体失效时受拉承载力设计值，kN；

γ_Mc(拉)——锚栓在拉力作用下混凝土失效时的材料分项系数，查表；

γ_Mc(剪)——锚栓在剪力作用下混凝土失效时的材料分项系数，查表；

k——锚固深度 h_ef 对V_Rd，cp的影响系数，查表

(四)拉剪共同作用下的承载力计算

在拉剪共同作用下，除应分别满足表锚栓承载力验算要求中拉力和剪力作用下的承载力要求外，还应满足表中规定的拉剪合力承载力要求
