基本齿廓

(1)

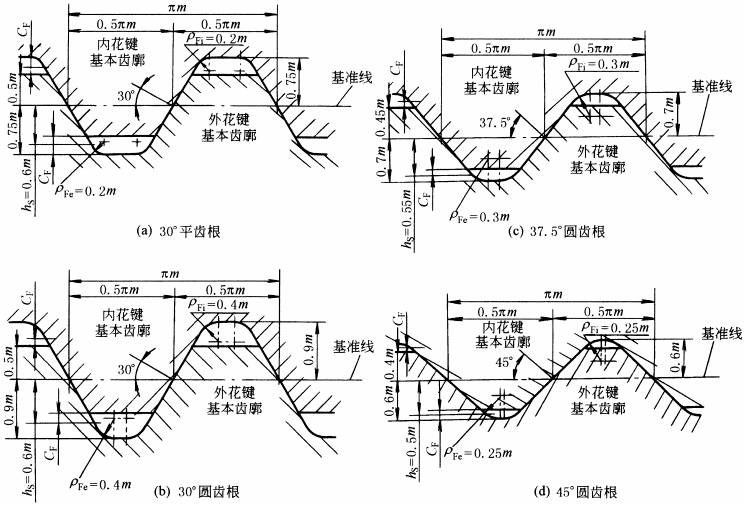

本标准按三种齿形角和两种齿根规定了四种基本齿廓，见下图

(2)

渐开线花键的基本齿廓是指基本齿条的法向齿廓，基本齿条是指直径无穷大的无误差的理想花键

(3)

基本齿廓是决定渐开线花键尺寸的依据

(4)

基准线是贯穿基本齿廓的一条直线，以此线为基准，确定基本齿廓的尺寸

(5)

允许平齿根和圆齿根的基本齿廓在内、外花键上混合使用

(6)

基本齿廓的应用：基本齿廓的选择主要取决于花键的用途。花键的用途大致如下

1)30°平齿根　 适用于零件的壁厚较薄，不能采用圆齿根的场合，或强度足够的花键，或花键的工作长度紧靠轴肩。从刀具制造看，加工平齿根花键的刀具由于切削深度较小，因而拉刀全长较短，较经济，易制造。这种齿形应用广泛

2)30°圆齿根　 比平齿根花键弯曲强度大(齿根应力集中较小)，承载能力较高，通常用于大载荷的传动轴上

3)37.5°圆齿根　 花健的压力角和齿形参数恰好是30°和45°压力角花键的折衷，常用于联轴器。它的外花键用冷成型工艺，特别是45°压力角的花键不能满足功能需要，以及轴材料硬度超过30°压力角冷成型刀具所允许的硬度极限时

4)45°圆齿根　 齿矮、压力角大，故弯曲强度好，适用于壁较厚足以防止破裂的零件。适用于冷成型工艺
