共轭盘形分度凸轮机构凸轮廓线的解析法计算 |
|
表共轭盘形分度凸轮廓线设计的解析法和图共轭盘形分度凸轮的理论廓线和工作廓线、图No.1滚子和No.2滚子的坐标变换列出了解析法计算的步骤和公式,表与N0.1、No.3滚子相啮合的凸轮理论廓线和工作廓线是根据表共轭盘形分度凸轮机构的主要运动参数及实例计算求出的凸轮廓线坐标值,下图给出了凸轮和转盘滚子在一个循环中的工作情况

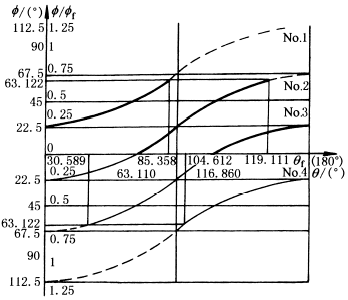

凸轮和转盘滚子的工作情况 粗实线—滚子受凸轮推动阶段;细实线—凸轮抵住滚子的限位阶段; 虚线—滚子未与凸轮接触 |
|
