基本结构和工作原理 |
|
共轭分度凸轮机构用于两平行轴间的间歇分度步进传动。主动凸轮1由前后(或上、下)两片盘形凸轮组成。这两片凸轮在制造时廓线形状完全相同，安装时，使前后两片成镜像对称错开一定相位角安装，故称为共轭分度凸轮机构，见下图实线与虚线所示。从动转盘2的前后两端面上也各装有几个径向均匀分布的滚子(下图中装在后侧端面上的滚子用虚线表示)。当凸轮旋转时，其前后两侧的廓线分别与相应的滚子接触，相继推动转盘分度转位或抵住滚子起限位作用。当凸轮转到其圆弧形廓线与滚子接触时，转盘停止不动。由于机构工作时是由两片凸轮按设计要求同时控制从动转盘的运动，因此凸轮与滚子之间能保持良好的形封闭，不必附加弹簧等其他装置就能获得较好的几何锁合。当然，对凸轮的加工精度和安装要求也较高 |
|
共轭分度凸轮机构主要有两种类型 |
|
(1)单头型 |
|
转盘每次转位，转过一个滚子圆心角，例如下图a所示，头数H＝1，滚子数Z＝8，则转盘每次分度期转位角 |
|
(2)多头型 |
|
转盘每次转位，转过多个滚子圆心角，下图b所示，H＝2，Z＝8，f f＝π/2；下图c所示，H＝4，Z＝4，f f＝2π。多头式的机构，凸轮每转一圈，转盘分度一次

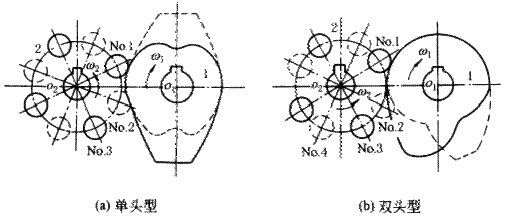

共轭分度凸轮机构的主要类型 |
