凸轮及滚子结构

(1)凸轮结构举例

多数凸轮的结构与齿轮相似，特殊结构有：

1)周向可调的结构：如图1～图5

2)从动件停歇时间可调的结构：如图6和图7

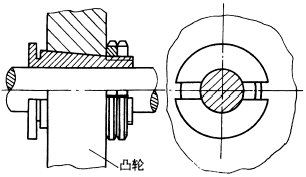

图1  用压板连接凸轮和轴

图2  用弹性开口环连接

图3  用细牙离合器连接

1—  圆螺母；2—键；3—凸轮；

4—销子；5—分配轴；6—细齿离合器

图4  用开口锥套连接

图5  用法兰连接

图6  凸轮1和2的相对位置可调

图7  滚子1和2的相对位置可调

图8  沿凸轮轴的偏置

(2)凸轮、从动件装配结构举例，如图8

(3)滚子结构举例，见图9

图9  滚子的结构

1—凸轮；2—滚子
