已知连杆四个位置综合铰链四杆机构 |
|
|
已知条件:连杆平面上线段BC的四个位置B1C1、B2C2、B3C3和B4C4 |
|
|
图1 |
图2 |
|
作图步骤 |
|
|

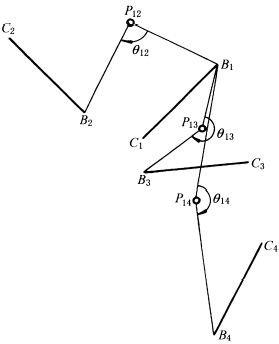

1.根据已知的B1C1、B2C2、B3C3及B4C4的位置,用作图法求出其转动极P12、P13、P14和连杆的角位移θ12、θ13、θ14(图1) |
|
|
|
|
|

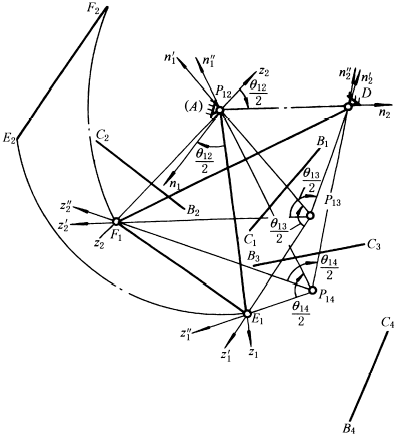

3.把上述三个角度∠θ12/2、∠θ13/2、∠θ14/2做成透明纸样板∠P12、∠P13、∠P14,分别以P12、P13、P14为中心转动样板试凑,使z1、z'1、z"1汇交于一点E1,同时n1、n'1、n"1汇交于另一点A,就得到一组对应的动铰链E1及固定铰链A的位置 |
|
|
4.再转动样板得另一组交点,即另一组对应的动铰链F1及固定铰链D的位置 |
|
|
5.机构在第一位置的图形即为AE1F1D,当E1F1转到E2F2、E3F3、E4F4时,连杆上的B1C1线相应地转到B2C2、B3C3及B4C4位置。如所得的机构不满足特定要求,可重复步骤3和4,求得另一机构解,直至满意 |
|
|
6.在上述求解过程中可根据机构的尺寸范围、是否需要曲柄及传动角等要求,选择合理的两组对应位置,作为机构图形 |
|
|
7.如在图2中,选择P12作为固定铰链A的位置,则P13 n'1边线及P14 n"1边线交于P12点,P13 z'1及P14 z"1边线的交点即为动铰链的位置E1。D、F1的解法同步骤4,因而作图过程得到简化 |
|
