美制干密封管螺纹的牙型尺寸

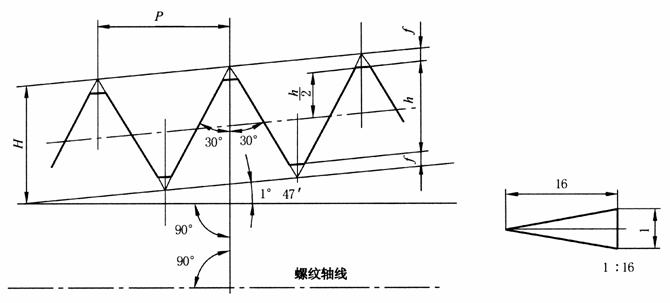

美制干密封圆锥螺纹的设计牙型

牙数

n

螺距

P

H

0.866 025 P

削平高度

f

牙高

h

mm

mm

公式

mm

公式

mm

27

0.941

0.815

0.094P

0.089

0.678P

0.637

18

1.411

1.222

0.078P

0.109

0.710P

1.004

14

1.814

1.571

0.060P

0.109

0.746P

1.353

11¹/₂

2.209

1.913

0.060P

0.132

0.746P

1.649

8

3.175

2.750

0.055P

0.175

0.756P

2.400

注：圆锥管螺纹的H精确值为H＝0.865 743P，与圆柱管螺纹的H值(0.866 025P)间的差异可以忽略。美制干密封圆柱内螺纹的设计牙型与上图相近，区别仅为其锥度为零。
