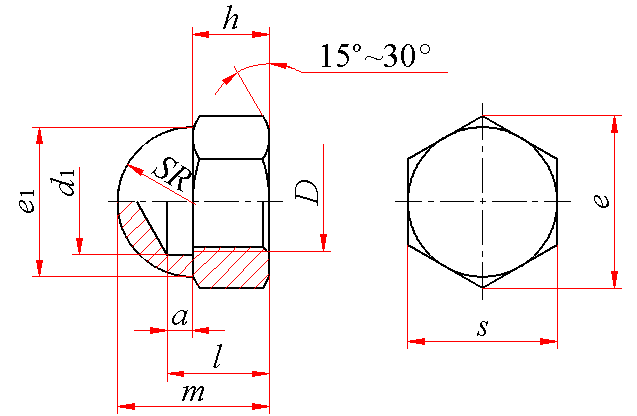

盖形螺母(GB/T 923—2009)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

A级用于D≤16mm的螺母；B级用于D＞16mm的螺母。

标记示例：

螺纹规格D＝M10、性能等级为5级、表面氧化的盖形螺母的标记：

螺母  GB 923  M10

螺纹规格

D

e

e₁

a

min

m

d₁

l

s

R≈

h

min

max

max

min

M3

6.01

5

—

6

—

5

5.5

5.32

2.5

2.5

M4

7.66

6

—

7

—

5

7

6.78

3

3

M5

8.79

7.2

2

9

5.5

6

8

7.78

3.6

4

M6

11.05

9.2

2.5

11

6.5

7

10

9.78

4.6

5

M8

14.38

13

3

15

8.5

11

13

12.73

6.5

6

M10

17.77

16

4

18

10.5

13

16

15.73

8

8

M12

20.03

18

4.5

22

13

16

18

17.73

9

10

(M14)

23.35

20

5

24

15

17

21

20.67

10

11

M16

26.75

22

5

26

17

19

24

23.67

11.5

13

(M18)

29.56

25

6

29

19

22

27

26.16

12.5

14

M20

32.95

28

6

32

21

25

30

29.16

14

16

(M22)

37.29

30

6

35

23

26

34

33

15

18

M24

39.55

34

7

38

25

28

36

35

17

19

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6H

5、6

A用于D≤16；B用于D＞16

1.氧化；2.镀锌钝化

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

每1000件钢制品的质量≈

0.57

1.04

1.25

2.77

6.73

12.88

17.46

24.66

39.84

48.78

71.96

102.0

127.8
