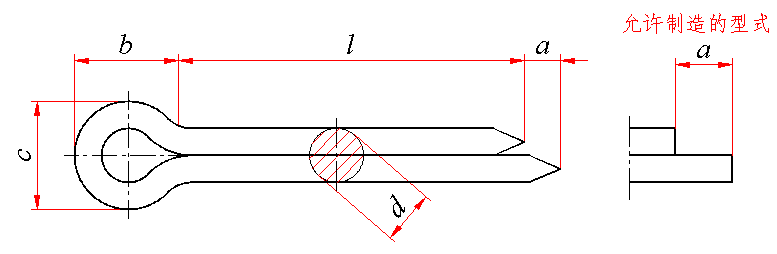

开口销(GB/T 91—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

公称规格为5mm、公称长度l＝50mm、材料为Q215或Q235、不经表面处理的开口销的标记:

销  GB/T 91  5×50

公称规格^①

d

a

b

c

适用的直径^②

l的范围

螺栓

U形销

max

min

max

min

≈

max

min

＞

≤

＞

≤

0.6

0.5

0.4

1.6

0.8

2

1.0

0.9

—

2.5

—

2

4～12

0.8

0.7

0.6

1.6

0.8

2.4

1.4

1.2

2.5

3.5

2

3

5～16

1

0.9

0.8

1.6

0.8

3

1.8

1.6

3.5

4.5

3

4

6～20

1.2

1.0

0.9

2.50

1.25

3

2.0

1.7

4.5

5.5

4

5

8～25

1.6

1.4

1.3

2.50

1.25

3.2

2.8

2.4

5.5

7

5

6

8～32

2

1.8

1.7

2.50

1.25

4

3.6

3.2

7

9

6

8

10～40

2.5

2.3

2.1

2.50

1.25

5

4.6

4.0

9

11

8

9

12～50

3.2

2.9

2.7

3.2

1.6

6.4

5.8

5.1

11

14

9

12

14～63

4

3.7

3.5

4

2

8

7.4

6.5

14

20

12

17

18～80

5

4.6

4.4

4

2

10

9.2

8.0

20

27

17

23

22～100

6.3

5.9

5.7

4

2

12.6

11.8

10.3

27

39

23

29

32～125

8

7.5

7.3

4

2

16

15.0

13.1

39

56

29

44

40～160

10

9.5

9.3

6.30

3.15

20

19.0

16.6

56

80

44

69

45～200

13

12.4

12.1

6.30

3.15

26

24.8

21.7

80

120

69

110

71～250

16

15.4

15.1

6.30

3.15

32

30.8

27.0

120

170

110

160

112～280

20

19.3

19.0

6.30

3.15

40

38.5

33.8

170

—

160

—

160～280

注：① 公称规格等于开口销孔的直径。对销孔直径推荐的公差为:

公称规格≤1.2:H13；

公称规格＞1.2:H14

根据供需双方协议，允许采用公称规格为3、6和12mm的开口销。

② 用于铁道和在U形销中开口销承受交变横向力的场合，推荐使用的开口销规格应较本表规定的加大一档。

公称长度l 的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

4

5

6

8

10

12

14

16

18

20

22

25

28

32

36

40

45

min

3.5

4.5

5.5

7.5

9.5

11

13

15

17

19

21

24

27

30.5

34.5

38.5

43.5

max

4.5

5.5

6.5

8.5

10.5

13

15

17

19

21

23

26

29

33.5

37.5

41.5

46.6

公称

50

56

63

71

80

90

100

112

125

140

160

180

200

224

250

280

min

48.5

54.5

61.5

69.5

78.5

88

98

110

123

138

158

178

198

222

248

278

max

51.5

57.5

64.5

72.5

81.5

92

102

114

127

142

162

182

202

226

252

282

技 术 条 件

材料

碳素钢

铜合金

不锈钢

Q215、Q235

H63

1Cr17Ni7、0Cr18Ni9Ti

工作质量

① 眼圈应尽可能制成圆形；

② 开口销两脚的横截面应为圆形，但允许开口销两脚平面与圆周交接处有半径r＝(0.05～0.1)d_max的圆角；

③ 开口销两脚的间隙和两脚的错移量应不大于开口销公称规格与d_max之差值；

④ 开口销允许制成开口的(α——两脚内平面的夹角)；公称规格≤1.6mm，α≤8°；2～6.3mm，α≤4°；≥8mm，α≤2°

表面缺陷

不允许有毛刺、不规则的和有害的缺陷

表面处理

钢

铜、不锈钢

不经处理；镀锌钝化、磷化

简单处理

其他表面镀层或表面处理应由供需双方协议

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

公称规格/mm

0.6

0.8

1

1.2

1.6

2

2.5

3.2

4

5

6.3

8

10

13

16

20

公称长度/mm

每1000件钢制品的质量 ≈

4

0.005

5

0.006

0.013

6

0.007

0.015

0.027

8

0.009

0.020

0.035

0.044

0.085

10

0.011

0.024

0.043

0.054

0.106

0.176

12

0.013

0.028

0.050

0.064

0.127

0.211

0.318

14

0.033

0.058

0.074

0.147

0.246

0.372

0.613

16

0.037

0.066

0.084

0.168

0.282

0.426

0.702

18

0.074

0.094

0.188

0.317

0.480

0.791

1.31

20

0.082

0.104

0.209

0.352

0.534

0.880

1.46

22

0.113

0.230

0.387

0.587

0.969

1.61

2.51

25

0.128

0.261

0.440

0.668

1.10

1.83

2.87

28

0.292

0.493

0.749

1.24

2.06

3.22

32

0.333

0.564

0.856

1.41

2.36

3.69

6.05

36

0.634

0.964

1.59

2.66

4.17

6.84

40

0.705

1.07

1.77

2.96

4.64

7.64

12.29

45

1.21

1.99

3.33

5.23

8.63

13.91

22.30

50

1.34

2.21

3.70

5.82

9.62

15.54

24.94

56

2.48

4.15

6.53

10.81

17.49

28.10

63

2.79

4.67

7.35

12.19

19.77

31.80

71

5.27

8.30

13.78

22.37

36.02

59.73

80

5.94

9.36

15.56

25.29

40.77

67.77

90

10.54

17.55

28.54

46.04

76.70

100

11.72

19.53

31.79

51.32

85.63

112

21.91

35.69

57.65

96.35

147.7

125

24.48

39.92

64.51

108.0

165.8

140

44.80

72.42

121.4

186.6

160

51.30

82.97

139.2

214.4

335.2

180

93.53

157.1

242.3

379.2

200

104.1

174.9

270.1

423.2

224

196.4

303.5

476.1

250

219.6

339.6

533.3

280

381.3

599.4
