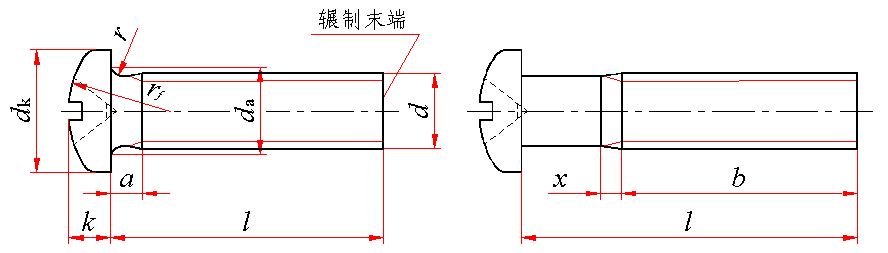

十字槽盘头螺钉(GB/T 818—2016) mm | ||||||||||||||||||||
无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径 | ||||||||||||||||||||
标记示例： 螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽盘头螺钉的标记： 螺钉 GB/T 818 M5×20 | ||||||||||||||||||||

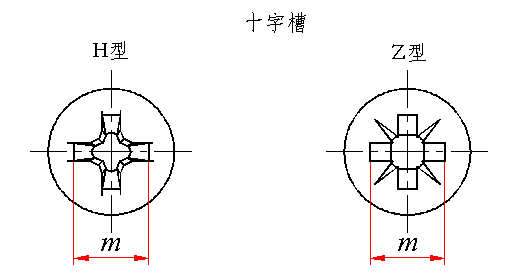

螺纹 规格 d | 螺矩 P | a max | b min | dk | da max | k | r min | rf ≈ | x max | 十 字 槽 | l的 范围 | 全螺纹 长度l | ||||||||
公称 ＝ max | min | 公称 ＝ max | min | 槽号 No. | H 型 | Z 型 | ||||||||||||||
m 参考 | 插入深度 | m 参考 | 插入深度 | |||||||||||||||||
max | min | max | min | |||||||||||||||||
M1.6 | 0.35 | 0.7 | 25 | 3.2 | 2.9 | 2 | 1.30 | 1.16 | 0.1 | 2.5 | 0.9 | 0 | 1.7 | 0.95 | 0.70 | 1.6 | 0.90 | 0.65 | 3～16 | 3～25 |
M2 | 0.4 | 0.8 | 25 | 4.0 | 3.7 | 2.6 | 1.60 | 1.46 | 0.1 | 3.2 | 1 | 0 | 1.9 | 1.2 | 0.9 | 2.1 | 1.42 | 1.17 | 3～20 | 3～25 |
M2.5 | 0.45 | 0.9 | 25 | 5.0 | 4.7 | 3.1 | 2.10 | 1.96 | 0.1 | 4 | 1.1 | 1 | 2.7 | 1.55 | 1.15 | 2.6 | 1.50 | 1.25 | 3～25 | 3～25 |
M3 | 0.5 | 1 | 25 | 5.6 | 5.3 | 3.6 | 2.40 | 2.26 | 0.1 | 5 | 1.25 | 1 | 3 | 1.8 | 1.4 | 2.8 | 1.75 | 1.50 | 4～30 | 4～25 |
(M3.5) | 0.6 | 1.2 | 38 | 7.00 | 6.64 | 4.1 | 2.60 | 2.46 | 0.1 | 6 | 1.5 | 2 | 3.9 | 1.9 | 1.4 | 3.9 | 1.93 | 1.48 | 5～35 | 5～40 |
M4 | 0.7 | 1.4 | 38 | 8.00 | 7.64 | 4.7 | 3.10 | 2.92 | 0.2 | 6.5 | 1.75 | 2 | 4.4 | 2.4 | 1.9 | 4.3 | 2.34 | 1.89 | 5～40 | 5～40 |
M5 | 0.8 | 1.6 | 38 | 9.50 | 9.14 | 5.7 | 3.70 | 3.52 | 0.2 | 8 | 2 | 2 | 4.9 | 2.9 | 2.4 | 4.7 | 2.74 | 2.29 | 6～45 | 6～40 |
M6 | 1 | 2 | 38 | 12.00 | 11.57 | 6.8 | 4.6 | 4.3 | 0.25 | 10 | 2.5 | 3 | 6.9 | 3.6 | 3.1 | 6.7 | 3.46 | 3.03 | 8～60 | 8～40 |
M8 | 1.25 | 2.5 | 38 | 16.00 | 15.57 | 9.2 | 6.0 | 5.7 | 0.4 | 13 | 3.2 | 4 | 9 | 4.6 | 4.0 | 8.8 | 4.50 | 4.05 | 10～60 | 10～40 |
M10 | 1.5 | 3 | 38 | 20.00 | 19.48 | 11.2 | 7.50 | 7.14 | 0.4 | 16 | 3.8 | 4 | 10.1 | 5.8 | 5.2 | 9.9 | 5.69 | 5.24 | 12～60 | 12～40 |
技术条件 | 材料 | 螺纹公差 | 机械性能等级 | 产品公差等级 | 表面处理 | |||||||||||||||
钢 | 6g | 4.8 | A | 不经处理 | ||||||||||||||||
不锈钢 | A2-50、A2-70 | 简单处理 | ||||||||||||||||||
有色金属 | CU2、、CU3、AL4 | 简单处理 | ||||||||||||||||||
公称长度l的商品规格系列： mm | ||||||||||||||||||
公称 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | (55) | 60 |
min | 2.8 | 3.76 | 4.76 | 5.76 | 7.71 | 9.71 | 11.65 | 13.65 | 15.65 | 19.58 | 24.58 | 29.58 | 34.5 | 39.5 | 44.5 | 49.5 | 54.05 | 59.05 |
max | 3.2 | 4.24 | 5.24 | 6.24 | 8.29 | 10.29 | 12.35 | 14.35 | 16.35 | 20.42 | 25.42 | 30.42 | 35.5 | 40.5 | 45.5 | 50.5 | 55.95 | 60.95 |
注：尽可能不采用括号内的规格。 | ||||||||||||||||||
质量 kg | ||||||||||
螺纹规格 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
公称长度/mm | 每1000件钢制品的质量 ≈ | |||||||||
3 | 0.099 | 0.178 | 0.336 | | | | | | | |
4 | 0.111 | 0.196 | 0.366 | 0.544 | | | | | | |
5 | 0.123 | 0.215 | 0.396 | 0.588 | 0.891 | 1.30 | | | | |
6 | 0.134 | 0.233 | 0.426 | 0.632 | 0.951 | 1.38 | 2.32 | | | |
8 | 0.157 | 0.270 | 0.486 | 0.720 | 1.07 | 1.53 | 2.57 | 4.37 | | |
10 | 0.180 | 0.307 | 0.546 | 0.808 | 1.19 | 1.69 | 2.81 | 4.72 | 9.96 | |
12 | 0.203 | 0.344 | 0.606 | 0.896 | 1.31 | 1.84 | 3.06 | 5.07 | 10.6 | 19.8 |
14 | 0.226 | 0.381 | 0.666 | 0.984 | 1.43 | 2.00 | 3.31 | 5.42 | 11.2 | 20.8 |
16 | 0.245 | 0.418 | 0.726 | 1.07 | 1.55 | 2.15 | 3.56 | 5.78 | 11.9 | 21.8 |
20 | | 0.492 | 0.846 | 1.25 | 1.79 | 2.46 | 4.05 | 6.48 | 13.2 | 23.8 |
25 | | | 0.996 | 1.47 | 2.09 | 2.85 | 4.67 | 7.36 | 14.8 | 26.3 |
30 | | | | 1.69 | 2.39 | 3.23 | 5.29 | 8.24 | 16.4 | 28.8 |
35 | | | | | 2.68 | 3.62 | 5.91 | 9.12 | 18 | 31.3 |
40 | | | | | | 4.01 | 6.52 | 10.0 | 19.6 | 33.9 |
45 | | | | | | | 7.14 | 10.9 | 21.2 | 36.4 |
50 | | | | | | | | 11.8 | 22.8 | 38.9 |
55 | | | | | | | | 12.6 | 24.4 | 41.4 |
60 | | | | | | | | 13.5 | 26.0 | 43.9 |
