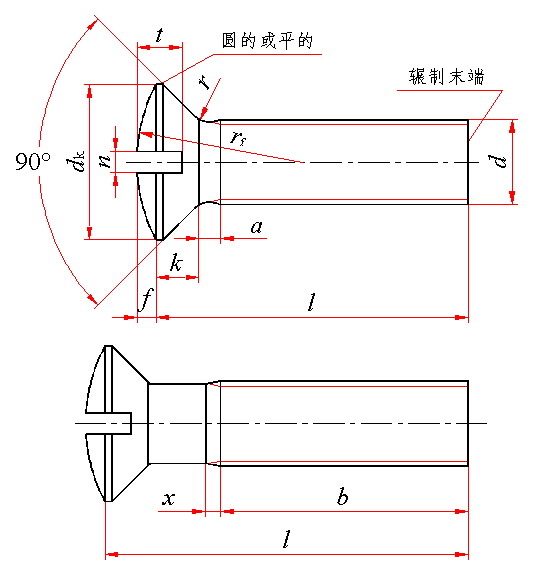

开槽半沉头螺钉(GB/T 69—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的A级开槽半沉头螺钉的标记：

螺钉  GB/T 69  M5×20

螺纹

规格

d

螺距

P

a

b

d_k

f

≈

k

n

r

max

r_f

≈

t

x

max

l的范围

全螺纹

长度l

max

min

理论值

实际值

公称＝max

公称

max

min

max

min

max

公称＝max

min

M1.6

0.35

0.7

25

3.6

3.0

2.7

0.4

1

0.4

0.60

0.46

0.4

3

0.80

0.64

0.9

2.5～16

2.5～30

M2

0.4

0.8

25

4.4

3.8

3.5

0.5

1.2

0.5

0.70

0.56

0.5

4

1.0

0.8

1

3～20

3～30

M2.5

0.45

0.9

25

5.5

4.7

4.4

0.6

1.5

0.6

0.80

0.66

0.6

5

1.2

1.0

1.1

4～25

4～30

M3

0.5

1

25

6.3

5.5

5.2

0.7

1.65

0.8

1.00

0.86

0.8

6

1.45

1.20

1.25

5～30

5～30

(M3.5)

0.6

1.2

38

8.2

7.30

6.94

0.8

2.35

1

1.20

1.06

0.9

8.5

1.7

1.4

1.5

6～35

6～45

M4

0.7

1.4

38

9.4

8.40

8.04

1

2.7

1.2

1.51

1.26

1

9.5

1.9

1.6

1.75

6～40

6～45

M5

0.8

1.6

38

10.4

9.30

8.94

1.2

2.7

1.2

1.51

1.26

1.3

9.5

2.4

2.0

2

8～50

8～45

M6

1

2

38

12.6

11.30

10.87

1.4

3.3

1.6

1.91

1.66

1.5

12

2.8

2.4

2.5

8～60

8～45

M8

1.25

2.5

38

17.3

15.80

15.37

2

4.65

2

2.31

2.06

2

16.5

3.7

3.2

3.2

10～80

10～45

M10

1.5

3

38

20

18.30

17.78

2.3

5

2.5

2.81

2.56

2.5

19.5

4.4

3.8

3.8

12～80

12～45

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

6g

4.8、5.8

A

不经处理

不锈钢

A2-50、A2-70

简单处理

有色金属

CU2、CU3、AL4

简单处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2.5

3

4

5

6

8

10

12

(14)

16

20

25

min

2.3

2.8

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

max

2.7

3.2

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

公称

30

35

40

45

50

(55)

60

(65)

70

(75)

80

min

29.58

34.5

39.5

44.5

49.5

54.05

59.05

64.05

69.05

74.05

79.05

max

30.42

35.5

40.5

45.5

50.5

55.95

60.95

65.95

70.95

75.95

80.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量≈

2.5

0.062

3

0.067

0.119

4

0.078

0.138

0.242

5

0.090

0.156

0.272

0.395

6

0.102

0.175

0.302

0.439

0.729

1.07

8

0.125

0.212

0.362

0.527

0.849

1.23

1.73

2.79

10

0.145

0.249

0.422

0.615

0.969

1.39

1.97

3.14

6.89

12

0.165

0.287

0.482

0.703

1.09

1.54

2.21

3.49

7.53

11.4

14

0.185

0.325

0.543

0.791

1.21

1.70

2.45

3.84

8.17

12.5

16

0.205

0.362

0.603

0.879

1.33

1.85

2.69

4.19

8.81

13.5

20

0.436

0.723

1.06

1.57

2.17

3.17

4.89

10.1

15.5

25

0.874

1.28

1.87

2.56

3.77

5.77

11.7

18.0

30

1.50

2.17

2.95

4.37

6.64

13.3

20.6

35

2.47

3.34

4.97

7.52

14.9

23.1

40

3.73

5.57

8.39

16.5

25.6

45

6.16

9.27

18.1

28.1

50

6.76

10.1

19.7

30.7

55

11.0

21.3

33.2

60

11.9

22.9

35.7

65

24.5

38.2

70

26.1

40.8

75

27.7

43.3

80

29.3

45.8
