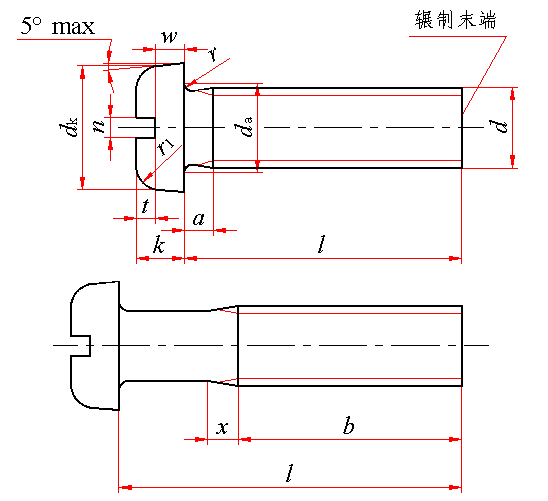

开槽盘头螺钉(GB/T 67—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的A级开槽盘头螺钉的标记：

螺钉　　GB/T 67　M5×2

螺纹

规格

d

螺距

P

a

max

b

d_k

d_a

k

n

r

min

r_f

参考

t

min

w

min

x

max

l的范围

全螺纹

长度l

min

公称

＝

max

min

max

公称

＝

max

min

公称

max

min

M1.6

0.35

0.7

25

3.2

2.9

2

1.00

0.86

0.4

0.60

0.46

0.1

0.5

0.35

0.3

0.9

2~16

2~30

M2

0.4

0.8

25

4.0

3.7

2.6

1.30

1.16

0.5

0.70

0.56

0.1

0.6

0.5

0.4

1

2.5~20

2.5~30

M2.5

0.45

0.9

25

5.0

4.7

3.1

1.50

1.36

0.6

0.80

0.66

0.1

0.8

0.6

0.5

1.1

3~25

3~30

M3

0.5

1

25

5.6

5.3

3.6

1.80

1.66

0.8

1.00

0.86

0.1

0.9

0.7

0.7

1.25

4~30

4~30

(M3.5)

0.6

1.2

38

7.00

6.64

4.1

2.10

1.96

1

1.20

1.06

0.1

1

0.8

0.8

1.5

5~35

5~40

M4

0.7

1.4

38

8.00

7.64

4.7

2.40

2.26

1.2

1.51

1.26

0.2

1.2

1

1

1.75

5~40

5~40

M5

0.8

1.6

38

9.50

9.14

5.7

3.00

2.86

1.2

1.51

1.26

0.2

1.5

1.2

1.2

2

6~50

6~40

M6

1

2

38

12.00

11.57

6.8

3.6

3.3

1.6

1.91

1.66

0.25

1.8

1.4

1.4

2.5

8~60

8~40

M8

1.25

2.5

38

16.00

15.57

9.2

4.8

4.5

2

2.31

2.06

0.4

2.4

1.9

1.9

3.2

10~80

10~40

M10

1.5

3

38

20.00

19.48

11.2

6.0

5.7

2.5

2.81

2.56

0.4

3

2.4

2.4

3.8

12~80

12~40

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

6g

4.8、5.8

A

氧化

不锈钢

A2-50、A2-70

简单处理

有色金属

CU2、CU3、AL4

简单处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2

2.5

3

4

5

6

8

10

12

(14)

16

20

min

1.8

2.3

2.8

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

max

2.2

2.7

3.2

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

公称

25

30

35

40

45

50

(55)

60

(65)

70

(75)

80

min

24.58

29.58

34.5

39.5

44.5

49.5

54.05

59.05

64.05

69.05

74.05

79.05

max

25.42

30.42

35.5

40.5

45.5

50.5

55.95

60.95

65.95

70.95

75.95

80.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量≈

2

0.075

2.5

0.081

0.152

3

0.087

0.161

0.281

4

0.099

0.180

0.311

0.463

5

0.110

0.198

0.341

0.507

0.825

1.16

6

0.122

0.217

0.371

0.551

0.885

1.24

2.12

8

0.145

0.254

0.431

0.638

1.00

1.39

2.37

4.02

10

0.168

0.292

0.491

0.727

1.12

1.55

2.61

4.37

9.38

12

0.192

0.329

0.551

0.816

1.24

1.70

2.86

4.72

10.0

18.2

14

0.215

0.366

0.611

0.904

1.36

1.86

3.11

5.10

10.6

19.2

16

0.238

0.404

0.671

0.992

1.48

2.01

3.36

5.45

11.2

20.2

20

0.478

0.792

1.17

1.72

2.32

3.85

6.14

12.6

22.2

25

0.942

1.39

2.02

2.71

4.47

7.01

14.1

24.7

30

1.61

2.32

3.10

5.09

7.90

15.7

27.2

35

2.62

3.48

5.71

8.78

17.3

29.7

40

3.87

6.32

9.66

18.9

32.2

45

6.94

10.5

20.5

34.7

50

7.56

11.4

22.1

37.2

55

12.3

23.7

39.7

60

13.2

25.3

42.2

65

26.9

44.7

70

28.5

47.2

75

30.1

49.7

80

31.7

52.2
